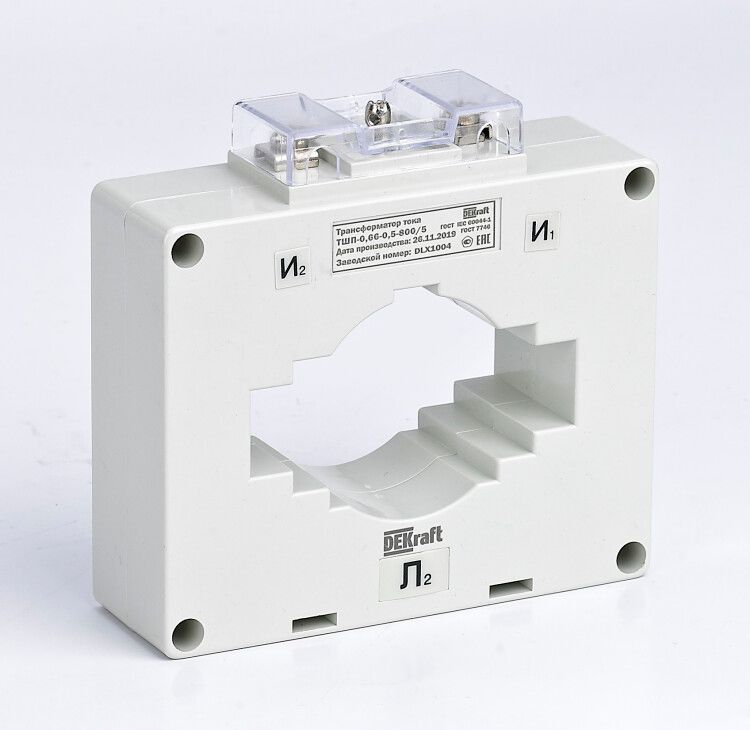

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 80мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Устройство с шинным исполнением и диаметром окна 80 мм легко устанавливается на токоведущую шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 80мм используется в системах учета и защиты электроэнергии в распределительных устройствах до 660 В. Он преобразует большой первичный ток (800 А) в безопасный вторичный (5 А), который можно подключить к измерительным приборам. Применяется в промышленных щитах, на вводах зданий, в цепях питания крупных двигателей, конвейеров и компрессоров. Подходит для установки в помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает точность +-0.5% в широком диапазоне токов, включая перегрузки до 20×I_n
• Номинальное напряжение: 660 В
• Номинальная вторичная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Диаметр отверстия: 80 мм - позволяет установить на шину соответствующего сечения
• Фактор ограничения перенапряжения (FS): 5 - предельное отношение вторичного тока при КЗ к номинальному, защищает оборудование от повреждений
• Количество вторичных обмоток: одна
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного подключения
• Габариты шины: 80×10 мм и 60×30 мм - совместимо с типовыми медными шинами
• Защита от прикосновения: да - корпус закрытый, исключающий контакт с токоведущими частями

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 80мм - шинный тип, монтируется путем протягивания токоведущей шины через центральное отверстие. Для правильной установки необходимо:

• Убедиться, что сечение шины не превышает допустимые габариты (80×10 мм или 60×30 мм)
• Не использовать трансформатор на шинах с острыми краями - возможны повреждения изоляции
• Перед замыканием вторичной цепи проверить целостность проводов и плотность затяжки винтовых зажимов
• Вторичную обмотку НИКОГДА не оставляйте разомкнутой во время работы - это вызывает опасное перенапряжение

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 80мм сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Корпус изготовлен из огнестойкого материала, обеспечивающего самозагасание пламени. Защита от прикосновения соответствует IP20, предотвращает случайный контакт с токоведущими элементами. FS=5 гарантирует соответствие требованиям безопасности при аварийных режимах.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета энергии
• Стабильная работа при колебаниях температуры и нагрузки
• Малые внутренние потери - снижают нагрев и увеличивают срок службы
• Надежное винтовое подключение - минимизирует риск плохого контакта
• Огнестойкая конструкция - повышает пожаробезопасность объекта

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе 50 Гц
• Не рассчитан на длительные перегрузки выше 20×800 А - при сверхтоке возможна потеря точности
• Не рекомендован для открытых площадок без защиты от влаги и пыли - не имеет степени защиты выше IP20
• Не подходит для установки на шины с диаметром более 80 мм - физически невозможно поместить
• Один выход - нельзя одновременно подключить несколько приборов без делителя нагрузки

Примеры использования

• Учет потребления на вводе в промышленное здание с током до 800 А
• Подключение к цифровому счетчику электроэнергии в распределительном щите
• Работа в составе системы автоматической защиты двигателя 400–700 кВт
• Измерение тока в цепи конвейера на пищевом производстве
• Контроль баланса нагрузки в трехфазной сети с помощью нескольких таких трансформаторов

Практические советы

• Выбирая ТШП-0.66 0.5S 800/5 10ВА, диаметр 80мм, убедитесь, что ваша шина точно попадает в диапазон 60×30 мм или 80×10 мм - даже небольшое отклонение усложнит монтаж
• При подключении вторичной цепи используйте провода сечением не менее 2,5 мм2 - это сохраняет точность при полной нагрузке 10 В·А
• Проверьте полярность выводов: L1 вход, L2 выход - неверное подключение искажает показания
• При использовании в условиях повышенной вибрации дополнительно закрепите трансформатор хомутами
• Для долговечности не устанавливайте рядом с источниками тепла выше +40 C
• Артикул 50116dek - единственный номер для заказа запасных частей и сервисного обслуживания
