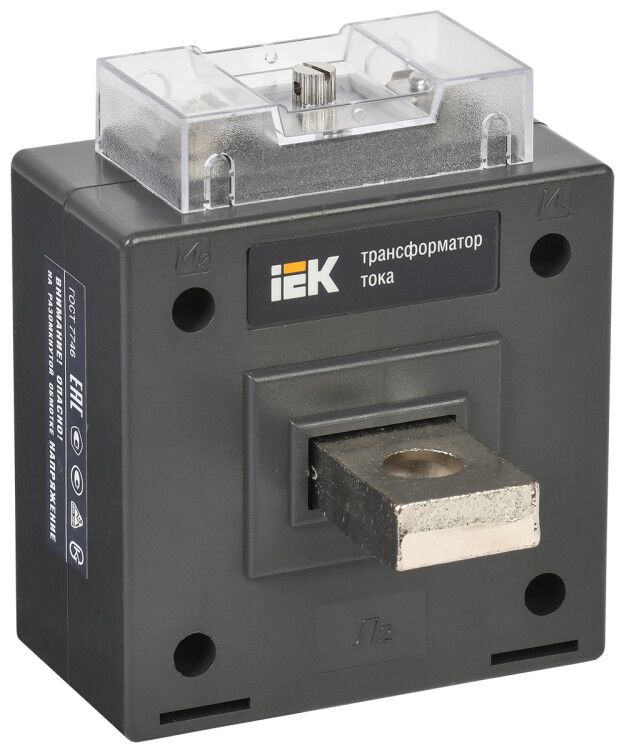

Трансформатор тока ТТИ-А 800/5А с шиной 5ВА класс точности 0.5 - ITT10-2-05-0800 IEK

Трансформатор тока ТТИ-А 800/5А 5 ватт-ампер класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, реле защиты и другим измерительным приборам. Артикул itt10-2-05-0800 соответствует модели, внесенной в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-А 800/5А 5 ватт-ампер класс точности 0.5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 800 А) в безопасный для приборов уровень (5 А), который можно подключить к счётчикам, автоматике, контроллерам и другим устройствам контроля. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с высокими нагрузками - например, на насосных станциях, конвейерах, вентиляционных комплексах.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный ток, который трансформатор может измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальная мощность: 5 В·А - предельная нагрузка на вторичную обмотку, которую можно подключить без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой допускается использование;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Тип трансформатора: многовитковый - обеспечивает стабильность и точность при малых нагрузках;
• Монтажное исполнение: с шиной - позволяет установить на токоведущую шину без разрыва цепи;
• Подключение: винтовое - надёжное и проверенное соединение проводов;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 95%; подходит для помещений с умеренным климатом;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: да - имеет свидетельство об утверждении типа средств измерений (№28139-12);
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным требованиям.

Совместимость и монтаж

Трансформатор тока ТТИ-А 800/5А 5 ватт-ампер класс точности 0.5 монтируется на однополюсную шину сечением, соответствующим номинальному току 800 А. Подключение вторичной цепи осуществляется через винтовые зажимы - рекомендуется использовать провода сечением не менее 2,5 мм2. Обязательно соблюдать полярность: вход L1 и выход K1 должны быть правильно ориентированы. Нагрузка на вторичную обмотку не должна превышать 5 В·А - иначе класс точности 0.5 будет нарушен. Монтаж возможен только на монтажной плате внутри щита - не для открытой установки.

Безопасность и стандарты

Трансформатор тока ТТИ-А 800/5А 5 ватт-ампер класс точности 0.5 соответствует ГОСТ 7746 и имеет официальное внесение в Госреестр средств измерений. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Сертифицирован для использования в системах учёта электроэнергии, где требуется законодательно подтверждённая точность. Не требует периодической поверки при условии сохранения целостности и правильной эксплуатации.

Преимущества

• Высокий класс точности 0.5 - необходим для коммерческого учёта и согласования показаний с энергосбытом;
• Многовитковая конструкция - повышает стабильность работы при малых токах и снижает влияние внешних помех;
• Винтовое подключение - удобно для обслуживания и ремонта;
• Срок службы 25 лет - снижает затраты на замену оборудования;
• Одновременная совместимость с большинством современных счётчиков и реле - не требует адаптеров или преобразователей.

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• Запрещено работать с разомкнутой вторичной цепью - это вызывает опасное повышение напряжения и может повредить оборудование;
• Нельзя применять вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Нагрузка на вторичную обмотку не должна превышать 5 В·А - подключение нескольких приборов требует расчёта суммарной мощности;
• Не предназначен для импульсных или несинусоидальных токов - возможны искажения показаний.

Примеры использования

• Установка на вводе в жилой дом или офис для подключения электросчётчика;
• Интеграция в системы автоматизации промышленного оборудования - управление двигателем по токовой нагрузке;
• Подключение к устройству защиты от перегрузки в распределительном щите 0,4 кВ;
• Измерение тока в цепях питания конвейеров, компрессоров, насосов с номиналом около 800 А.

Практические советы

• Перед монтажом проверьте, чтобы ток в цепи не превышал 800 А - иначе произойдёт насыщение сердечника и потеря точности;
• Обязательно замкните вторичную обмотку перед отключением нагрузки - используйте перемычку или тестовый блок;
• При подключении нескольких приборов (счётчик, реле, анализатор) сложите их мощности - сумма не должна превышать 5 В·А;
• Выбирайте провода с достаточным сечением - для 5 А достаточно 2,5 мм2, но лучше брать 4 мм2 для долговечности;
• Проверяйте соответствие посадочного места - шина должна плотно входить в окно трансформатора без люфта;
• Для точного учёта в условиях переменной нагрузки - регулярно сверяйте показания с эталонными приборами.
