Трансформатор тока Т-0.66 750/5А кл. точн. 0.5S 5В.А Кострома ОС0000032732 ФКУ ИК-1 (Кострома)

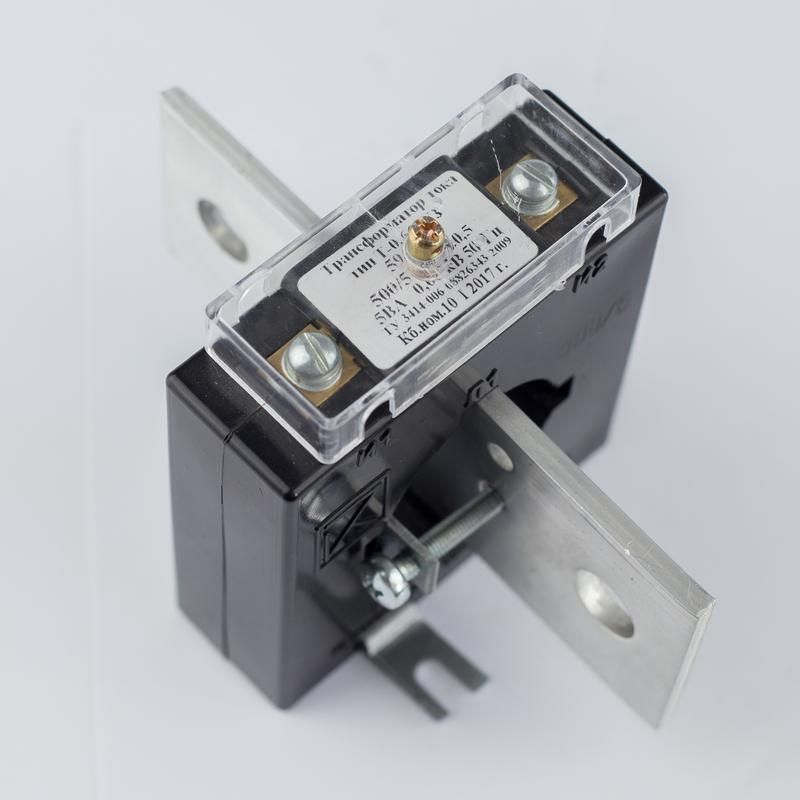

Трансформатор тока измерительный Т-0,66 5 ВА 750/5 S, класс точности 0.5 - устройство для безопасного измерения больших токов в сетях до 660 В. Бренд ФКУ ИК-1 (Кострома) выпускает этот трансформатор тока для промышленных объектов, где важна точность и надёжность. Артикул ос0000032732 соответствует серийному исполнению с шиной.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 5 ВА 750/5 S, класс точности 0.5 предназначен для снижения значений тока с высоких уровней (до 750 А) до стандартизированного уровня 5 А. Это позволяет подключать к нему измерительные приборы - амперметры, счетчики энергии, реле защиты - без прямого контакта с силовыми цепями. Применяется в распределительных щитах, на подстанциях, в промышленном оборудовании: конвейерах, насосных станциях, компрессорах, системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный рабочий ток, который можно измерять через трансформатор тока;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных приборов;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор тока;
• Номинальная мощность: 5 В·А - нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (S - специальный класс для работы при низких токах);
• Коэффициент безопасности FS 10 - при аварийных перегрузках (например, КЗ) трансформатор тока не насыщается до 10-кратного значения первичного тока, что защищает оборудование;
• Однофазное исполнение - используется в однофазных участках сети или как один элемент в трёхфазной системе;
• Одна вторичная обмотка - подключается к одному измерительному или защитному устройству;
• Винтовое присоединение вторичной обмотки - надёжный контакт, требующий затяжки отверткой;
• Монтажное исполнение: с шиной - устанавливается на жесткую медную или алюминиевую шину без дополнительных креплений.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 5 ВА 750/5 S, класс точности 0.5 монтируется прямо на шину сечением, соответствующем току 750 А. Диаметр окна трансформатора должен позволять свободно проходить шине - проверьте габариты перед установкой. Вторичная обмотка подключается к приборам через винты: соблюдайте полярность (обозначена на корпусе). Обязательно заземлите выводы вторичной обмотки! Разрыв во вторичной цепи при работе трансформатора тока недопустим - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока имеет сертификацию, соответствует требованиям ГОСТ Р 8.419–2014 и МЭК 61869. Конструкция исключает доступ к токоведущим частям при установленной шине. Коэффициент безопасности FS 10 обеспечивает отказоустойчивость при кратковременных перегрузках. Устройство не содержит масла и не выделяет вредных веществ - безопасно для внутреннего монтажа.

Преимущества

• Высокая точность класса 0.5S - идеально для учёта энергии и контроля качества;
• Устойчивость к перегрузкам благодаря FS 10 - продлевает срок службы защитных устройств;
• Простой монтаж на шину - экономит время и не требует сверления или дополнительных кронштейнов;
• Стандартный выход 5 А - совместим с любыми промышленными измерительными приборами;
• Защита оборудования - изолирует чувствительные приборы от импульсов и КЗ в основном контуре.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе 50 Гц;
• Нельзя использовать при токе выше 750 А длительно - возможен перегрев и потеря точности;
• Вторичная цепь должна быть всегда замкнута - размыкание под нагрузкой создаёт высокое напряжение и риск поражения;
• Работает только с нагрузкой до 5 В·А - превышение вызывает погрешность; если требуется больше - используйте трансформатор с 10 В·А;
• Не предназначен для установки вне помещений - не имеет IP-защиты, не рассчитан на влагу и пыль.

Примеры использования

• Подключение к электросчётчику в щите крупного цеха с током 700–750 А;
• Обеспечение сигнала для реле перегрузки на воздушном выключателе;
• Измерение потребления в системе управления технологическим процессом (АСУ ТП);
• Частичный монтаж в трёхфазной системе - три таких трансформатора тока на каждой фазе.

Практические советы

• Перед установкой проверьте, чтобы шина была чистой и плотно входила в окно трансформатора - плохой контакт увеличивает нагрев;
• При подключении вторичной обмотки используйте провода сечением не менее 2,5 мм2 - минимизируйте потери и помехи;
• Не допускайте механических усилий на корпус - он не рассчитан на нагрузки, кроме веса проводов;
• Если нужна точность ниже 0.5%, выбирайте класс 0.2S - но тогда и нагрузка должна быть меньше;
• При использовании нескольких трансформаторов тока в одной системе - убедитесь, что все они имеют одинаковый коэффициент трансформации и класс точности.
