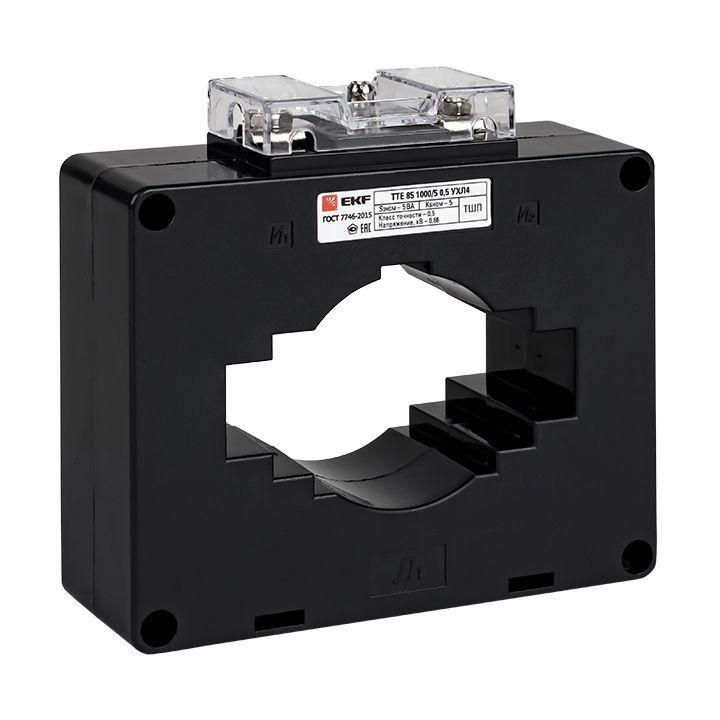

Трансформатор тока ТТЕ 85 750/5А кл. точн. 0.5S 5В.А EKF tte-85-750-0.5S/tc-85-750-0.5S

Трансформатор тока ТТЕ 85 750/5А класс точности 0.5S 5В.А от EKF предназначен для прецизионного измерения тока в электроустановках до 660 В, обеспечивая надёжную работу систем учёта, защиты и автоматизации. Этот модельный ряд используется там, где важна высокая точность даже при малых нагрузках.

Назначение и область применения

Трансформатор тока ТТЕ 85 750/5А класс точности 0.5S 5В.А служит для передачи сигнала тока на измерительные приборы - счетчики энергии, реле защиты, контроллеры и другие устройства вторичной цепи. Применяется в сетях переменного тока частотой 50 Гц с рабочим напряжением до 660 В. Чаще всего устанавливается во вводно-распределительных устройствах (ВРУ), щитах автоматического включения резерва (АВР), комплектных распределительных устройствах (КРУ) для точного учёта потребляемой энергии и контроля перегрузок.

Технические характеристики

• Первичный ток: 750 А - максимальная величина тока, которую можно измерить через первичную обмотку;
• Вторичный ток: 5 А - выходной сигнал, соответствующий стандартному значению для большинства измерительных приборов;
• Класс точности: 0.5S - гарантирует допустимую погрешность +-0,5 % при токах от 1 % до 120 % от номинала; буква “S” указывает на повышенную точность при малых нагрузках - важно для учётных систем;
• Мощность вторичной обмотки: 5 В·А - предельная нагрузка, которую может выдерживать трансформатор без потери точности;
• Частота сети: 50 Гц - оптимизирован для работы в стандартных сетях России и стран СНГ;
• Напряжение изоляции: до 660 В - безопасное применение в установках этого уровня напряжения.

Совместимость и монтаж

Трансформатор тока ТТЕ 85 750/5А класс точности 0.5S 5В.А имеет проходную конструкцию - проводник первичной цепи проходит через внутреннее окно. Для монтажа требуется отключение питания и демонтаж участка шины или кабеля. Устройство фиксируется на жестком основании с помощью болтов или специальных кронштейнов. Обязательно соблюдать полярность при подключении вторичной обмотки к приборам. Нагрузка на вторичную цепь не должна превышать 5 В·А - иначе возрастает погрешность измерений.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 61869-2 и другим нормам, регламентирующим трансформаторы тока для коммерческого учёта. Конструкция исключает возможность замыкания вторичной цепи при работе - так же, как и открытые токоведущие части. Корпус выполнен из прочного термостойкого материала, обеспечивающего долговечность и безопасность при длительном использовании.

Преимущества

• Высокая точность класса 0.5S позволяет использовать ТТЕ 85 750/5А в коммерческих системах учёта энергии - результаты признают органы госнадзора;
• Стандартный выход 5 А совместим со всеми типами современных счётчиков и анализаторов качества электроэнергии;
• Изделие от EKF проверено в условиях реальной эксплуатации и сертифицировано для массового применения в РФ;
• Устойчив к колебаниям температур и влаги внутри распределительных устройств.

Ограничения применения

• Не постоянного тока - работает только в сетях переменного тока 50 Гц;
• Запрещено работать с разомкнутой вторичной цепью - возможен пробой изоляции и повреждение оборудования;
• Подходит только для токов до 750 А - при превышении возможен перегрев и потеря точности;
• Не рекомендован для установки вне закрытых помещений без дополнительной защиты от внешних воздействий.

Примеры использования

• Учёт электроэнергии на входе крупного производства или торгового центра;
• Защита силовых трансформаторов от перегрузок через реле максимального тока;
• Интеграция в системы АСКУЭ для сбора данных по мощностям;
• Контроль баланса нагрузки между фазами в трёхфазных ВРУ.

Практические советы

• Выбирая ТТЕ 85 750/5А класс точности 0.5S 5В.А, убедитесь, что диаметр проходящего провода или шины меньше внутреннего окна трансформатора - он рассчитан на одиночный проводник до 40–45 мм в диаметре;
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда подключите её к нагрузке или замкните через тестовый блок;
• Проверьте суммарную нагрузку всех приборов, подключённых ко второй цепи - она не должна превышать 5 В·А;
• Для многократного обслуживания используйте разъёмные переходники типа КЛЮЧ - они позволяют отключать приборы без вскрытия корпуса.
