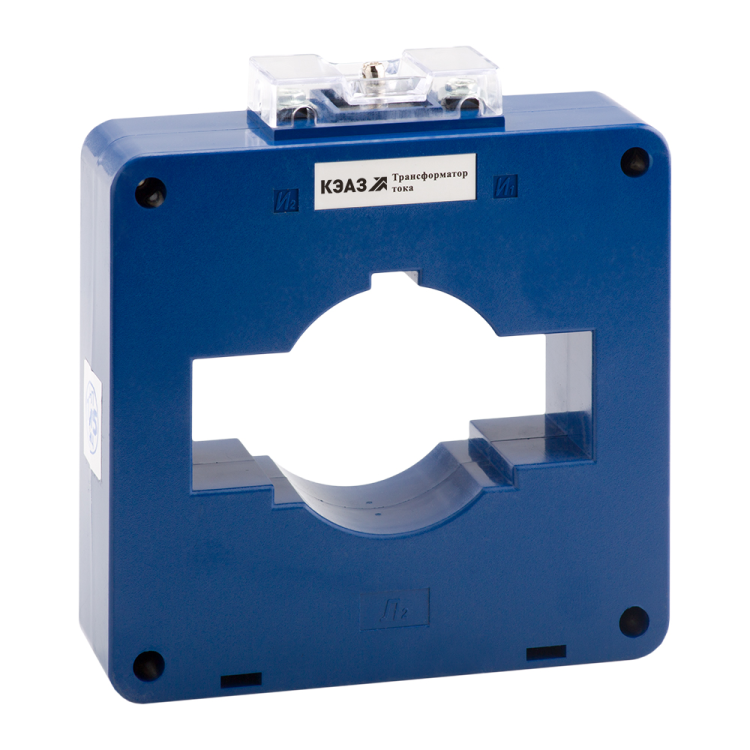

Трансформатор тока ТТК-85 750/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219647

Трансформатор тока измерительный ТТК-85 750/5А 15ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 750 А в цепях напряжением до 1000 В. Произведён КЭАЗ, соответствует ГОСТ 7746, предназначен для установки на шины или кабели в распределительных устройствах. Артикул 219647.

Назначение и область применения

Трансформатор тока измерительный ТТК-85 750/5А 15ВА 0,5 УХЛ3 преобразует большой первичный ток (750 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: амперметров, счетчиков энергии, реле защиты. Применяется в силовых щитах, подстанциях, на вводах объектов промышленного и коммунального назначения. Подходит для систем автоматизации, где требуется высокая точность измерений.

Технические характеристики

• Номинальный первичный ток: 750 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность +-0,5 % в рабочем диапазоне
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое напряжение между первичными проводниками и корпусом
• Частота: 50 Гц - рассчитан на работу в сетях с промышленной частотой
• Диаметр окна: 52 мм - позволяет протянуть через него шину или кабель сечением до ~150 мм2
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и воды
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильных проводов
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах не выйдет из строя до 10-кратного превышения номинала
• Тип: однофазный, с окном, монтаж на плату

Совместимость и монтаж

Трансформатор тока измерительный ТТК-85 750/5А 15ВА 0,5 УХЛ3 монтируется на шину или кабель путём прохождения проводника через центральное окно диаметром 52 мм. Монтаж выполняется без разрыва цепи. Устройство крепится к монтажной плате или DIN-рейке с помощью болтовых отверстий на корпусе. Обязательно соблюдайте полярность при подключении вторичной обмотки - пометки “K1” и “K2” должны совпадать с маркировкой приборов. Нагрузка на вторичную обмотку не должна превышать 15 В·А - иначе класс точности нарушается.

Безопасность и стандарты

• Сертифицирован - соответствует требованиям ГОСТ 7746 и нормам безопасности РФ
• Защита от прикосновения: да - внутренние части недоступны при установленном устройстве
• Класс точности 0,5 - обеспечивает соответствие требованиям для учётных систем
• FS 10 - гарантирует сохранность при кратковременных перегрузках до 7500 А

Преимущества

• Высокая точность (класс 0,5) - идеально для коммерческого учёта электроэнергии
• Увеличенное окно (52 мм) - подходит для крупных медных или алюминиевых шин
• Надёжное винтовое подключение - исключает плохой контакт даже при вибрациях
• Климатическое исполнение УХЛ3 - стабильно работает в холодных и влажных помещениях
• Сертификаты и соответствие ГОСТ - легализация в проектах и контролирующих органах

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц
• Запрещено замыкание вторичной обмотки на воздух - при отключенной нагрузке обязательно закорачивать выводы K1–K2 перед отсоединением
• Не предназначена для работы вне диапазона температур −40…+40 C
• IP20 - нельзя использовать во влажных, запылённых или открытых местах без дополнительной защиты
• Максимальная нагрузка 15 В·А - не подключайте одновременно несколько приборов, суммарная мощность которых превышает этот предел

Примеры использования

• Учёт потребления на вводе в промышленный цех с током до 750 А
• Подключение к электросчётчику в распределительном пункте (РП) жилого комплекса
• Интеграция в системы автоматического управления насосными станциями
• Мониторинг нагрузки на трансформаторах 10/0,4 кВ
• Системы релейной защиты на комплектных распределительных устройствах (КРУ)

Практические советы

• Выбирайте ТТК-85 750/5А 15ВА 0,5 УХЛ3, когда нужна точность измерений, а не просто наличие сигнала - для контрольных функций достаточно класса 1,0
• Проверьте диаметр шины перед монтажом - 52 мм требуются для свободного прохода; если шина слишком толстая - используйте переходники или другой тип трансформатора
• При подключении нескольких приборов (счётчик + реле + индикатор) сложите их импедансы - сумма не должна превышать 15 В·А
• Обязательно проверяйте целостность вторичной цепи перед включением питания - разрыв цепи вызывает опасное повышение напряжения
• Для длительной эксплуатации в условиях повышенной влажности рекомендуется герметизация места прохода кабеля и использование термоусадочных трубок на выводах
