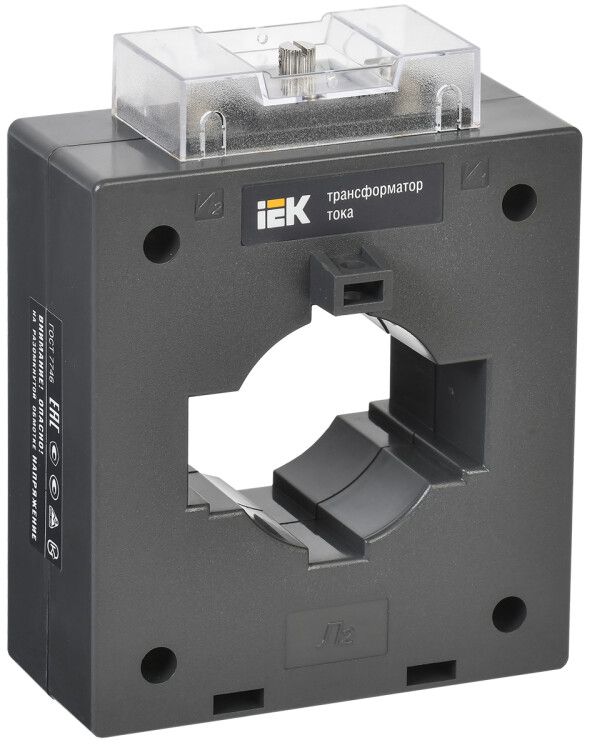

Трансформатор тока ТТИ-60 750/5А 15ВА класс точн. 0.5S IEK ITT40-3-15-750

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот трансформатор тока применяется в системах коммерческого учёта электроэнергии и подключается напрямую к измерительным приборам через штекерный разъём.

Назначение и область применения

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0,5S используется для преобразования больших значений тока (до 750 А) в безопасный и стандартизованный сигнал 5 А. Он обеспечивает точную передачу данных в счётчики электроэнергии, реле защиты, контроллеры и другие измерительные устройства. Применяется в распределительных щитах, на вводах объектов, в промышленных установках и на подстанциях с напряжением до 660 В.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный рабочий ток, который можно измерять без потери точности;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый со всеми стандартными измерительными приборами;
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую может обслуживать трансформатор без снижения точности;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (от 1% от номинала);
• Рабочее напряжение: 660 В - допустимое напряжение изоляции, соответствует сетям среднего напряжения;
• Проём для провода: 51×23 мм - позволяет протянуть одножильный или многожильный проводник сечением до ~35 мм2;
• Габариты: 45×23×51 мм - компактный размер для установки в плотных щитах;
• Вторичное подключение: штекерный разъём - быстрое и надёжное подключение без пайки или болтовых зажимов;
• Фактор ограничения перенапряжения (FS): 5 - способен выдерживать кратковременные перегрузки тока до 5×750 А без повреждения;
• Срок службы: 25 лет - рассчитан на длительную работу в промышленных условиях;
• Исполнение: катушечный трансформатор тока с окном - монтируется вокруг фазного проводника без его разрыва.

Совместимость и монтаж

Трансформатор тока ТТИ-60 750/5А 15ВА класс точности 0,5S совместим с любыми измерительными приборами, принимающими входной сигнал 5 А. Подключение осуществляется через штекерный разъём - достаточно вставить кабель с предварительно установленными контактами. Монтаж выполняется путём разведения корпуса и помещения фазного проводника внутрь проёма. Устройство не требует демонтажа провода. Для правильной работы необходимо соблюдать полярность: выводы “K1” и “K2” должны быть подключены согласно схеме прибора. Проём 51×23 мм подходит для проводов сечением до 35 мм2; для более крупных жил требуется предварительная подготовка или использование переходных элементов.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - нормативу для трансформаторов тока в России;
• Внесён в Госреестр средств измерений №28139-12 - официально допущен для коммерческого учёта электроэнергии;
• Имеет свидетельство об утверждении типа средства измерений - подтверждает соответствие метрологическим требованиям;
• Защита от прикосновения - исключает доступ к токоведущим частям при установленном состоянии;
• Сертифицирован - имеет все необходимые документы для легального использования в РФ.

Преимущества

• Высокая точность класса 0,5S - идеален для учёта, особенно при низких нагрузках;
• Штекерный разъём - экономит время монтажа и минимизирует риск ошибок подключения;
• Компактные габариты - легко помещается даже в тесных распределительных щитах;
• Устойчивость к перегрузкам (FS=5) - работает в аварийных режимах без выхода из строя;
• Долгий срок службы - 25 лет гарантируют минимальные затраты на замену;
• Подтверждённое качество - награда «Лучшее электрооборудование-2005» и сертификаты подтверждают надёжность бренда IEK.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 750 А - возможны погрешности и перегрев;
• Запрещено использовать во вторичной цепи с нагрузкой больше 15 ВА - превышение вызывает искажение сигнала и потерю точности;
• Не подходит для переменного тока с частотой отличной от 50 Гц - оптимизирован только для сети 50 Гц;
• Требуется строгое соблюдение полярности K1-K2 - неверное подключение даёт инвертированный сигнал;
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации - хотя корпус прочный, вибрация может ослабить контакты.

Примеры использования

• Установка на вводе в административное здание для коммерческого учёта электроэнергии;
• Подключение к цифровому счётчику в промышленном цехе с большим током нагрузки;
• Интеграция в системы автоматического управления насосами или конвейерами для контроля тока;
• Монтаж в распределительных пунктах (РП) и ячейках КРУ для защиты оборудования по токовой перегрузке.

Практические советы

• Перед монтажом проверьте, что проводник полностью проходит через центр проёма - смещение влияет на точность;
• Не используйте несколько трансформаторов на одном проводе - это создаёт паразитные контуры и искажает данные;
• При подключении к счётчику убедитесь, что вторичная цепь замкнута - разрыв цепи может вызвать опасное перенапряжение;
• Для удобства обслуживания выбирайте места с доступом к штекерному разъёму - не закрывайте его крышками или другими элементами;
• Проверяйте целостность изоляции и состояние контактов раз в 2–3 года - особенно в агрессивных средах (пыль, влага).
