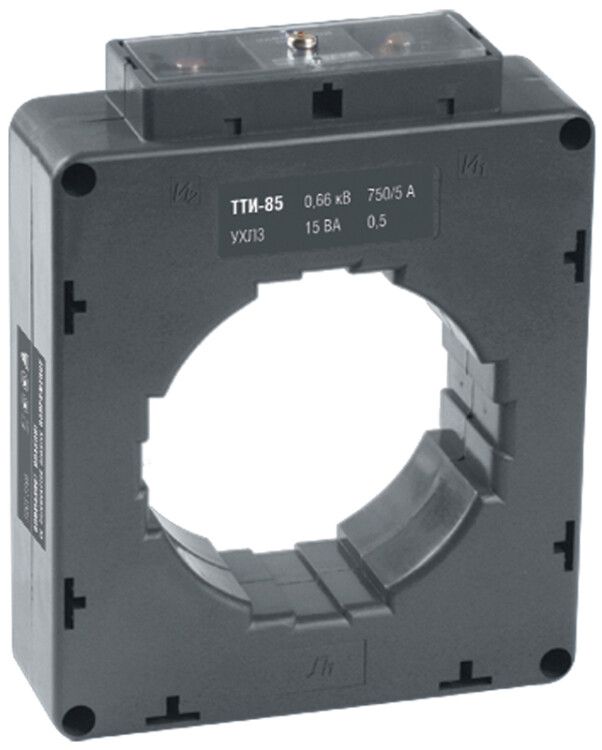

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0.5 - ITT50-2-15-0750 IEK

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5 - это катушечный измерительный прибор от IEK, предназначенный для преобразования больших токов до 750 А в безопасный сигнал 5 А для подключения счетчиков, реле защиты и других измерительных устройств. Артикул itt50-2-15-0750 соответствует модели, внесенной в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он передаёт информацию о токе в цепях напряжением до 660 В измерительным приборам - счётчикам, анализаторам качества сети, реле защиты и автоматике управления. Применяется в распределительных щитах, на подстанциях, в промышленных установках с большими нагрузками: конвейерах, насосных станциях, компрессорах, силовых пультах.

Технические характеристики

• Первичный ток: 750 А - максимальный рабочий ток, который можно измерить без перегрузки;
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части, допустимое в цепи;
• Тип исполнения: катушечный - провод проходит через центральное окно, не требует разрыва цепи;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного подключения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95% при 25C;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, имеет свидетельство об утверждении типа средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5 монтируется на монтажную плату или жёстко фиксируется на шине. Конструкция с окном позволяет установить его на уже смонтированный проводник без его демонтажа - достаточно развести фазы и продеть токоведущую шину или кабель через центральное отверстие. Подключается к измерительному оборудованию через винтовые зажимы на выводах S1 и S2. Обязательно соблюдать полярность: S1 - вход, S2 - выход. Нагрузка на вторичную обмотку не должна превышать 15 ВА - иначе возрастает погрешность. Для работы требуется замкнутый контур: вторичная цепь никогда не должна быть разомкнутой во время протекания тока в первичной обмотке!

Безопасность и стандарты

Трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5 выполнен с защитой от прикосновения к токоведущим элементам. Соответствует ГОСТ 7746 и нормам безопасности для оборудования в сетях до 1 кВ. Сертифицирован как средство измерений и внесён в Госреестр - его использование в коммерческом учёте законно. Максимальное напряжение 660 В гарантирует безопасную работу в трёхфазных системах с линейным напряжением до 660 В (например, 380 В фазное - 660 В линейное).

Преимущества

• Высокая точность класса 0,5 - необходима для оплаты по счётчику;
• Катушечная конструкция с окном - быстрый монтаж без отключения питания;
• Винтовые зажимы - прочное и долговечное соединение;
• Срок службы 25 лет - снижает затраты на обслуживание;
• Сертификаты и включение в госреестр - легализация в системах учёта;
• Работа в широком температурном диапазоне - подходит для холодных и влажных помещений.

Ограничения применения

• Не предназначен для внешних установок - степень защиты IP20 исключает применение в открытых щитах, на улице или в сырых помещениях без дополнительной защиты;
• Запрещено работать с разомкнутой вторичной цепью - при наличии тока в первичной обмотке это вызывает опасное повышение напряжения и риск пробоя изоляции;
• Нельзя использовать с нагрузкой выше 15 ВА - превышение приведёт к искажению показаний и недостоверному учёту;
• Не подходит для импульсных или несинусоидальных токов - применяется только в сетях с частотой 50 Гц и гармоническими искажениями в пределах нормы.

Примеры использования

• Установка в главном вводном щите предприятия для контроля расхода электроэнергии;
• Подключение к цифровому счётчику в цехе с двигателем 400–750 кВт;
• Интеграция в систему автоматического управления насосной станцией для защиты от перегрузки;
• Фиксация на шине распределительного устройства 660 В в пищевой промышленности.

Практические советы

• Выбирая трансформатор тока ТТИ-85 750/5А 15ВА класс точности 0,5, проверьте, чтобы номинальный ток вашей линии был близок к 750 А - лучше не менее 60% от максимума для сохранения точности;
• При монтаже используйте изолированный инструмент и отключите питание, даже если трансформатор не включен в цепь - возможен остаточный заряд;
• Проверяйте целостность вторичной цепи перед включением: все приборы должны быть подключены, перемычки установлены;
• Для длинных кабелей от трансформатора к прибору выбирайте провода с сечением не менее 2,5 мм2 - это минимизирует потери и сохраняет класс точности;
• При замене старого трансформатора совмещайте типы: TTI-85 750/5A 15ВА 0,5 - это прямая замена аналогам с такими же параметрами.
