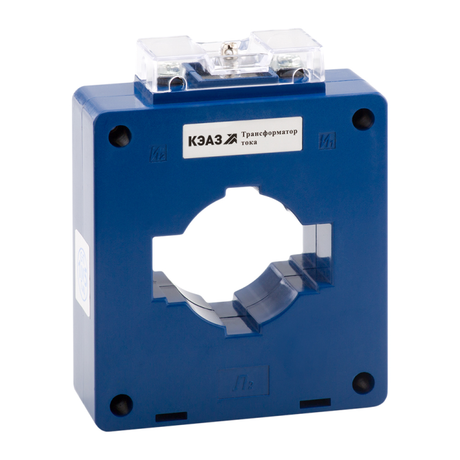

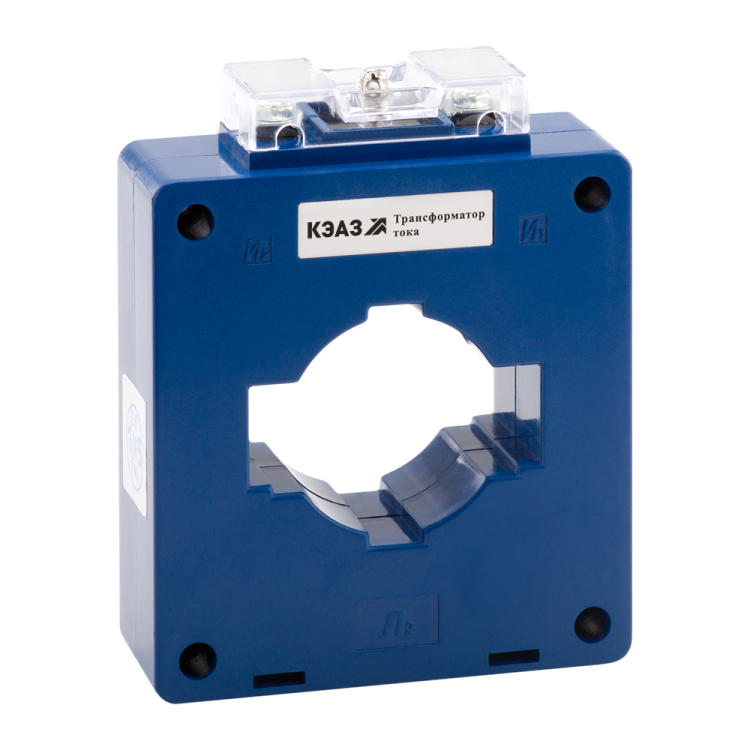

Трансформатор тока ТТК-60 800/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219643

Трансформатор тока измерительный ТТК-60 800/5А 15ВА класс точности 0.5 УХЛ3 предназначен для точного измерения переменного тока до 800 А в цепях напряжением до 1000 В. Этот прибор от КЭАЗ используется в системах учёта, защиты и контроля на промышленных объектах, где важна высокая точность показаний. Артикул 219643 соответствует модели из серии ИТТ.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 800/5А 15ВА класс точности 0.5 УХЛ3 преобразует большой первичный ток (800 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Применяется в распределительных щитах, на подстанциях, в цепях питания крупного оборудования: насосов, компрессоров, конвейеров, печей.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством промышленных измерительных устройств;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Класс точности: 0.5 - погрешность измерения не превышает +-0,5 % в рабочем диапазоне;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепями;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Диаметр отверстия: 45 мм - позволяет протянуть через него проводник сечением до ~150 мм2;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко крепится к панели;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения;
• Сертифицирован по ГОСТ 7746 - соответствие государственным требованиям к измерительным трансформаторам.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60 800/5А 15ВА класс точности 0.5 УХЛ3 имеет оконную конструкцию - проводник проходит через центральное отверстие, не требуя разрезания кабеля. Монтаж выполняется на монтажную плату или DIN-рейку. Для правильной работы необходимо:

• Не замыкать вторичную обмотку во время установки - это вызывает опасное перенапряжение;
• Подключать только к нагрузкам не более 15 В·А - превышение снижает точность;
• Использовать провода сечением до 2,5 мм2 для вторичной цепи;
• Обеспечить плотный контакт в винтовых зажимах - плохой контакт увеличивает погрешность.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-60 800/5А 15ВА класс точности 0.5 УХЛ3 соответствует ГОСТ 7746 и обеспечивает гальваническую развязку между силовой цепью и измерительными приборами. Защита от прикосновения предотвращает случайный контакт с токоведущими элементами. Сертификат подтверждает соответствие требованиям безопасности при работе в промышленных условиях.

Преимущества

• Высокий класс точности 0.5 - идеален для коммерческого учёта энергии;
• Устойчивость к перегрузкам (FS 10) - снижает риск отказа при пусках двигателей;
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных помещениях;
• Оконная конструкция - удобство монтажа без демонтажа кабеля;
• Совместимость с широким спектром измерительных приборов благодаря стандартному вторичному току 5 А.

Ограничения применения

• Не предназначена для постоянной работы при токах выше 800 А - возможны перегрев и потеря точности;
• IP20 не защищает от пыли и брызг воды - нельзя использовать в открытых или сырых местах без корпуса;
• Запрещено работать с разомкнутой вторичной обмоткой - создаётся опасное напряжение до нескольких киловольт;
• Не подходит для импульсных или несинусоидальных токов - рассчитан только на чистый синусoidal 50 Гц.

Примеры использования

• Учёт потребления электроэнергии на главном вводе промышленного цеха;
• Подключение к реле перегрузки для защиты двигателя мощностью 300–400 кВт;
• Интеграция в системы автоматизации на конвейерах с частотными преобразователями;
• Контроль тока в системах освещения больших площадей (склады, торговые центры).

Практические советы

• Выбирайте трансформатор с запасом по току - если ваша нагрузка часто достигает 700 А, лучше взять 800 А, чем 600 А;
• Проверьте диаметр кабеля перед монтажом - он должен свободно проходить через 45 мм отверстие;
• При использовании нескольких трансформаторов в одной цепи - соблюдайте одинаковое направление намотки (обозначено на корпусе);
• После монтажа всегда проверяйте целостность вторичной цепи - используйте тестер на короткое замыкание;
• Для длительной эксплуатации рекомендуется периодически контролировать нагрев корпуса - перегрев указывает на перегрузку или плохой контакт.
