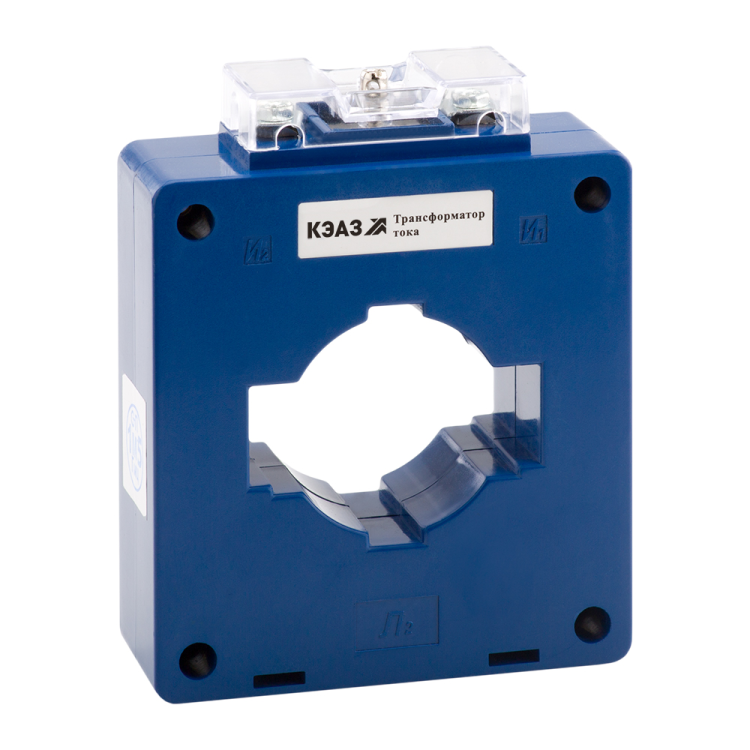

Трансформатор тока ТТК-60 1000/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219640

Трансформатор тока измерительный ТТК-60 1000/5А 15ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 1000 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 1000/5А 15ВА 0,5 УХЛ3 предназначен для преобразования больших значений тока в безопасные, удобные для измерения - 5 А. Он используется в цепях с переменным током частотой 50 Гц, где требуется высокая точность: в счётчиках энергии, реле защиты, измерительных приборах и автоматических системах управления.

Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где необходимо изолированное измерение тока без разрыва цепи. Часто применяется на предприятиях с крупными потребителями: металлургические заводы, насосные станции, конвейерные линии, системы водоснабжения.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепью;
• Диаметр отверстия: 45 мм - позволяет проходить проводникам или шинам этого сечения;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от воды и пыли снаружи;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения;
• Тип монтажа: с окном - одевается на проводник без его разрезания;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для кабелей сечением до 2,5 мм2;
• Сертифицирован по ГОСТ 7746 - соответствие государственным требованиям к измерительным трансформаторам.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60 1000/5А 15ВА 0,5 УХЛ3 монтируется на жесткий проводник или медную шину через отверстие 45 мм. Монтаж выполняется на монтажной плате или в специальном креплении внутри щита. Для работы необходима замкнутая вторичная цепь - нельзя оставлять выводы 5 А разомкнутыми во время работы!

Совместим с любыми приборами, рассчитанными на входной ток 5 А: аналоговые и цифровые амперметры, ваттметры, счетчики активной и реактивной энергии, реле защиты типа РЗ-А, РЗ-Б, РЗ-Ц. Подключаемые устройства должны иметь суммарную нагрузку не выше 15 В·А.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-60 1000/5А 15ВА 0,5 УХЛ3 имеет защиту от случайного прикосновения к токоведущим элементам. Соответствует ГОСТ 7746, что гарантирует электробезопасность и стабильность параметров при длительной эксплуатации. Сертификат подтверждает соответствие требованиям безопасности для оборудования до 1000 В.

Преимущества

• Высокий класс точности 0,5 обеспечивает достоверные показания для коммерческого учёта энергии;
• Конструкция “с окном” исключает необходимость отключения питания при установке;
• Устойчивость к климатическим условиям УХЛ3 делает её пригодной для использования в неотапливаемых помещениях и на открытых площадках;
• Фактор FS 10 снижает риск выхода из строя при аварийных перегрузках;
• Винтовые зажимы обеспечивают долговечное и надёжное соединение без необходимости пайки.

Ограничения применения

• Не предназначена для постоянной работы при токе выше 1000 А - возможны перегрев и потеря точности;
• Вторичная цепь должна быть всегда замкнута; разрыв цепи при наличии тока в первичной обмотке вызывает опасное высокое напряжение на выводах;
• IP20 не защищает от брызг и пыли - не устанавливать в сырых, грязных или пыльных средах без дополнительной защиты;
• Не использовать в цепях постоянного тока - работает только с переменным током 50 Гц;
• Максимальная нагрузка 15 В·А - превышение приведёт к увеличению погрешности и нагреву.

Примеры использования

• Установка в главном вводе промышленного щита для подключения трёхфазного счётчика энергии;
• Измерение тока в цепи двигателя 800 кВт на конвейере с использованием реле перегрузки;
• Контроль тока в системе водоснабжения с частотным регулятором;
• Подключение к системе SCADA для удалённого мониторинга нагрузки на трансформаторной подстанции.

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-60 1000/5А 15ВА 0,5 УХЛ3, когда ваша нагрузка близка к 1000 А - для меньших токов лучше взять модель с меньшим коэффициентом, чтобы повысить точность;
• Проверьте диаметр шины или кабеля перед монтажом - он должен быть меньше 45 мм, иначе трансформатор не наденется;
• Обязательно используйте перемычку или тестовый блок на вторичных выводах при работе с оборудованием - это предотвратит возникновение высокого напряжения при обслуживании;
• При сборке цепи следите, чтобы сечение вторичного кабеля было не менее 2,5 мм2 - это минимизирует потери и сохраняет класс точности;
• При хранении и транспортировке не допускайте механических ударов - внутренняя намотка чувствительна к деформациям.
