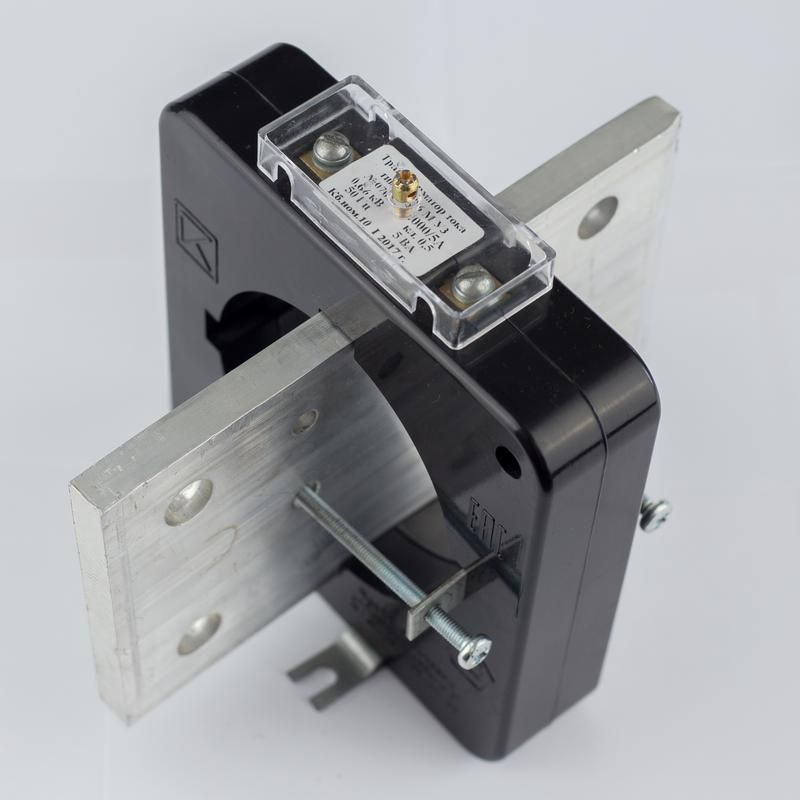

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 М S (поворотная шина) - ОС0000040619 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный 0,66 10 ВА 0,5 1000/5 M S от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000040619 используется в энергообъектах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный 0,66 10 ВА 0,5 1000/5 M S преобразует большие токи (до 1000 А) в стандартный сигнал 5 А, который можно безопасно подключить к счетчикам, амперметрам, реле защиты и другим приборам. Применяется в распределительных устройствах, на вводах питания, в цепях контроля нагрузки и автоматизации промышленных объектов. Особенно актуален там, где требуется высокая точность измерений - например, в коммунальных сетях, на производствах с крупным потреблением энергии.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для учета и защиты
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Количество вторичных обмоток: одна
• Присоединение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение для проводов сечением до 4 мм2
• Исполнение: шинный - устанавливается прямо на силовой шине без необходимости разрывать цепь
• Монтажное исполнение: с шиной - внутренняя шина является частью конструкции, проходящей через сердечник
• Съемная шина - позволяет легко установить или демонтировать трансформатор без отключения питания
• Сертифицирован - соответствует требованиям ГОСТ и нормам безопасности РФ

Совместимость и монтаж

Трансформатор тока измерительный 0,66 10 ВА 0,5 1000/5 M S устанавливается на шину с габаритами, соответствующими его внутреннему проходному отверстию. Диаметр шины должен быть меньше внутреннего канала трансформатора - перед монтажом проверьте соответствие сечения шины и посадочного места. Монтаж выполняется путем просовывания шины через центральное отверстие и фиксации корпуса на опорную поверхность. Вторичные выводы подключаются к приборам с помощью винтовых зажимов - соблюдайте полярность и не допускайте холостого хода вторичной обмотки!

Безопасность и стандарты

Трансформатор тока измерительный 0,66 10 ВА 0,5 1000/5 M S имеет официальную сертификацию и соответствует требованиям ГОСТ Р 8.650–2009 и международным стандартам IEC 61869. Обеспечивает электробезопасность благодаря гальванической развязке между первичной и вторичной цепями. Нельзя оставлять вторичную обмотку разомкнутой - это вызывает опасное повышение напряжения и риск пробоя изоляции.

Преимущества

• Высокий класс точности 0,5S гарантирует точность измерений даже при слабых нагрузках - идеально для учета энергии в режимах частичной загрузки
• Съемная шина ускоряет установку и сервисное обслуживание - не требует демонтажа всей системы
• Шинное исполнение исключает необходимость резки или перебора проводников - экономит время при модернизации
• Стандартный выход 5 А совместим с большинством промышленных приборов и реле
• Надежная винтовая клемма минимизирует контактные потери и нагрев

Ограничения применения

• Не предназначен для работы при напряжении выше 660 В - применение в более высоких сетях недопустимо
• Максимальная нагрузка на вторичную обмотку - 10 В·А; превышение вызывает искажение показаний и перегрев
• Запрещено использовать при открытой вторичной цепи - всегда замыкайте выводы перед отключением приборов
• Не рассчитан на постоянные перегрузки свыше 1000 А - длительная работа при токах выше номинала снижает срок службы
• Подходит только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• На вводном щите предприятия с током нагрузки около 800–1000 А - для подключения счетчика учёта
• В системе релейной защиты комплектной трансформаторной подстанции - для срабатывания аварийных отключений
• В цепях управления конвейерами, насосами, печами - для контроля рабочего тока и диагностики перегрузок
• В системах АСКУЭ на промышленных объектах - для сбора данных по расходу электроэнергии

Практические советы

• Перед установкой проверьте, чтобы шина была чистой и не имела деформаций - плохой контакт увеличивает тепловые потери
• Выбирайте кабели вторичной цепи сечением не менее 2,5 мм2 - это снижает погрешность измерений
• При подключении к нескольким приборам суммарная нагрузка должна быть ≤ 10 В·А - считайте сопротивление всех последовательно включенных устройств
• При замене старого трансформатора - сохраняйте полярность: вход и выход должны совпадать с прежней схемой
• Регулярно проверяйте затяжку винтовых контактов - особенно после первого месяца эксплуатации
• Для точного учета используйте этот трансформатор только с приборами того же класса точности - 0,5S или выше
