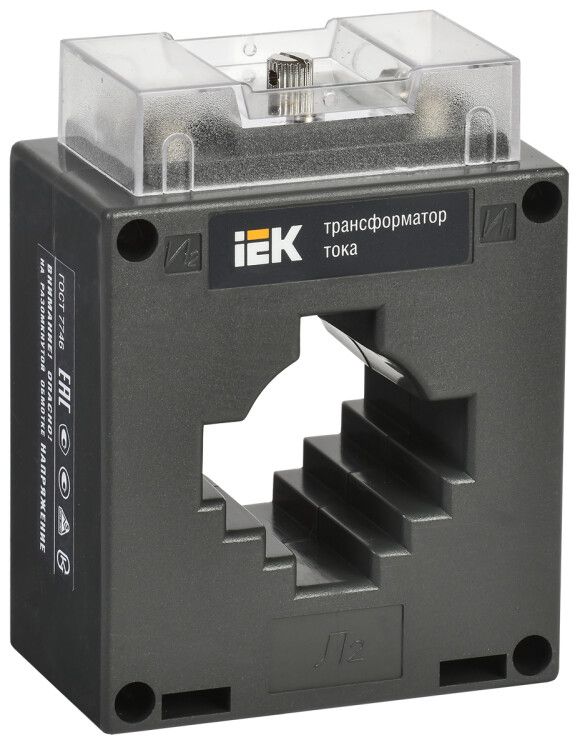

Трансформатор тока ТТИ-40 600/5А 5ВА без шины класс точности 0.5S - ITT30-3-05-0600 IEK

Трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5S - это точный измерительный прибор для преобразования больших токов до 600 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведён бренда IEK, артикул itt30-3-05-0600.

Назначение и область применения

Трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5S предназначен для:

• коммерческого учёта электроэнергии - когда требуется высокая точность расчётов с потребителями;
• передачи сигнала тока измерительным приборам: счётчикам, регистраторам, анализаторам качества сети;
• работы в цепях защиты и управления - например, для срабатывания реле при перегрузках.

Подходит для установки в щитах, шкафах и на монтажных платах в промышленных и коммунальных объектах: на подстанциях, в распределительных устройствах, на участках с большими нагрузками - таких как насосные станции, конвейеры, системы HVAC.

Технические характеристики

• Первичный ток: 600 А - максимальный рабочий ток, который можно измерить без искажений.
• Вторичный ток: 5 А - стандартный выходной сигнал, совместимый с большинством измерительных приборов.
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (от 1% от номинала); S-класс позволяет использовать прибор даже при слабых нагрузках, что важно для точного учёта в режимах частичной загрузки.
• Вторичная мощность: 5 В·А - максимальная нагрузка, которую может питать трансформатор; определяет допустимую длину проводов и количество подключаемых приборов.
• Напряжение изоляции: 660 В - гарантирует безопасную работу в сетях до этой величины.
• Способ монтажа: монтажная плата - трансформатор крепится прямо на печатную плату через выводы, без корпуса.
• Монтажное исполнение: с окном - провод первичной цепи проходит сквозь центральное отверстие, не требует размыкания цепи при установке.
• Вторичное подключение: винтовое - надёжное и проверенное соединение с помощью зажимов.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищает от воды и пыли, поэтому применяется внутри закрытых щитов.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 95% при 25C; подходит для помещений с умеренным климатом, включая неотапливаемые помещения в холодное время.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.

Совместимость и монтаж

Трансформатор тока ТТИ-40 600/5А 5ВА класс точности 0.5S совместим с любыми приборами, принимающими входной сигнал 5 А. Для правильной работы необходимо соблюдать:

• не подключать вторичную обмотку без нагрузки - это вызывает опасное повышение напряжения и риск пробоя изоляции;
• использовать провода сечением не менее 1,5 мм2 для вторичной цепи, чтобы не превысить номинальную мощность 5 В·А;
• при подключении нескольких приборов суммарная нагрузка должна быть ≤ 5 В·А - например, один счётчик (2 В·А) + одно реле (2 В·А) = 4 В·А - допустимо;
• провод первичной цепи должен проходить строго через центр окна, без перекосов и многожильных жил, которые могут исказить поле.

Монтаж осуществляется на печатную плату - выводы впаиваются в отверстия. Подходит для сборки в компактных модульных щитах.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официальные нормы для трансформаторов тока в России.
• Прошёл испытания и имеет свидетельство об утверждении типа средств измерений (№ 28139-12).
• Внесён в Госреестр средств измерений - легален для использования в коммерческом учёте.
• Обладает защитой от прикосновения - предотвращает случайный контакт с токоведущими элементами.
• Сертифицирован - соответствует требованиям безопасности и качества.

Преимущества

• Высокая точность класса 0.5S - идеален для учёта при переменных нагрузках, включая ночные и сезонные режимы.
• Конструкция “с окном” - позволяет устанавливать без отключения питания, снижает время монтажа и простои.
• Долгий срок службы - 25 лет - минимизирует затраты на обслуживание и замену.
• Проверенная технология - продукт получил серебряную медаль на международном конкурсе “Лучшее электрооборудование-2005”, что подтверждает качество производства.
• Стандартный выход 5 А - легко интегрируется с существующими системами учёта и защиты.

Ограничения применения

• Не предназначен для открытых площадок или сырых сред - степень защиты IP20 требует установки только во внутренних щитах.
• Запрещено работать с разомкнутой вторичной цепью - это создаёт высокое напряжение и опасность поражения.
• Не подходит для токов выше 600 А - возможны перегрев и искажение сигнала.
• Не рекомендован для импульсных или несинусоидальных токов без дополнительной фильтрации - класс точности 0.5S действителен только для гармонических токов 50 Гц.
• Не используется в качестве трансформатора для питания - только для измерения и передачи сигнала.

Примеры использования

• Установка в главном вводном щите торгового центра для коммерческого учёта всей потребляемой энергии.
• Интеграция в систему автоматического управления насосной станцией - контроль тока для аварийного отключения при перегрузке.
• Подключение к многофункциональному счётчику в административном здании с несколькими контурами учёта.
• Использование в распределительных пунктах промышленного предприятия для мониторинга нагрузки на линии 600 А.

Практические советы

• Выбирая трансформатор, всегда проверяйте, что номинальная мощность 5 В·А достаточна для всех подключённых приборов - считайте сумму их потребления.
• При использовании длинных кабелей (более 10 м) увеличивайте сечение провода - каждые 10 метров 1,5 мм2 дают около 0,5 В·А потерь.
• Не используйте несколько трансформаторов на одном проводе - они будут влиять друг на друга и давать неверные показания.
• При замене старого трансформатора - сохраняйте полярность подключения вторичной обмотки, иначе счётчик будет считать в обратную сторону.
• Регулярно проверяйте плотность затяжки винтовых контактов - особенно после первого месяца эксплуатации, так как металл может немного “усесться”.
