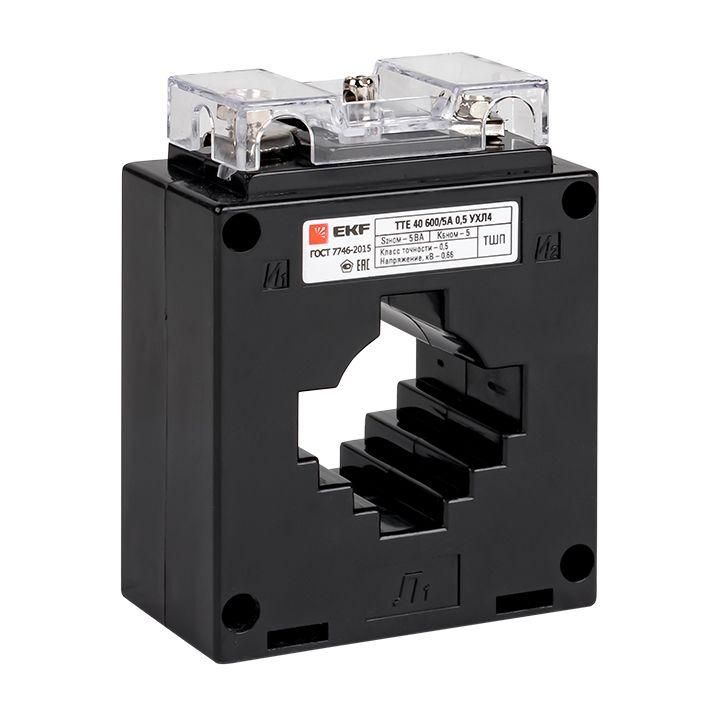

Трансформатор тока ТТЕ 40 400/5А кл. точн. 0.5 PROxima EKF tte-40-400/tc-40-400-0.5

Трансформатор тока ТТЭ-40-400/5А класс точности 0.5 от EKF предназначен для точного измерения тока в цепях переменного тока и используется в системах учёта, защиты и автоматизации. Этот трансформатор тока совместим с измерительными приборами и реле защиты, обеспечивая надёжную работу в распределительных устройствах.

Назначение и область применения

Трансформатор тока ТТЭ-40-400/5А класс точности 0.5 преобразует большой первичный ток (до 400 А) в безопасный вторичный сигнал (5 А), который можно подключить к счётчикам, амперметрам, реле защиты и другим измерительным устройствам. Применяется в сетях переменного тока 50 Гц с напряжением до 660 В. Устанавливается в вводно-распределительных устройствах (ВРУ), щитах автоматики, на линиях питания оборудования - особенно там, где требуется высокая точность учёта электроэнергии.

Технические характеристики

• Номинальный первичный ток: 400 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - означает максимальную погрешность +-0,5% при нагрузках в пределах нормы
• Номинальная вторичная полная мощность: 5 В·А - допустимая нагрузка на вторичную обмотку
• Диаметр отверстия: 31 мм - позволяет протянуть проводник сечением до ~95 мм2
• Высота: 41 мм - компактный размер для установки в плотных шкафах
• Исполнение: однофазный трансформатор тока
• Тип присоединения вторичной обмотки: винтовые зажимы - удобны для многожильных и одножильных проводов
• Коэффициент безопасности FS 10 - при перегрузке до 10×номинального тока не выйдет за пределы допустимой погрешности

Совместимость и монтаж

Трансформатор тока ТТЭ-40-400/5А класс точности 0.5 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения на проводе
• Протянуть фазный провод через центральное отверстие диаметром 31 мм
• Подключить вторичную обмотку к прибору с помощью винтовых зажимов - соблюдать полярность (обозначены K1/K2)
• Не допускать холостого хода вторичной обмотки - она должна всегда быть замкнута на нагрузку

Монтаж возможен на DIN-рейку или крепление болтами - зависит от типа корпуса. Подходит для установки в шкафах серии PROxima от EKF.

Безопасность и стандарты

Трансформатор тока ТТЭ-40-400/5А класс точности 0.5 сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Коэффициент безопасности FS 10 гарантирует, что при аварийных перегрузках трансформатор не повредится и сохранит работоспособность. Напряжение изоляции рассчитано на 660 В - достаточное значение для большинства промышленных сетей.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта электроэнергии
• Стабильная работа при перегрузках благодаря коэффициенту FS 10
• Простое винтовое подключение вторичной обмотки - снижает риск плохого контакта
• Компактные габариты позволяют использовать в ограниченном пространстве
• Совместим с широким спектром измерительных устройств и систем автоматизации

Ограничения применения

• Не предназначен для постоянной работы при токах выше 400 А - возможна потеря точности или перегрев
• Запрещено оставлять вторичную обмотку разомкнутой - это вызывает опасное повышенное напряжение
• Не работает с постоянным током - только с переменным током частотой 50 Гц
• Максимальная нагрузка на вторичную обмотку - 5 В·А; превышение вызывает увеличение погрешности
• Не рекомендован для установки в условиях с температурой ниже -25 C или выше +55 C без дополнительной защиты

Примеры использования

• Установка в ВРУ жилого дома для контроля потребления энергии
• Подключение к цифровому счётчику на промышленном участке с двигателем 30–40 кВт
• Интеграция в системы автоматического отключения при перегрузке на конвейере
• Измерение тока в цепях питания насосов, компрессоров, вентиляторов

Практические советы

• Выбирая трансформатор тока ТТЭ-40-400/5А класс точности 0.5, проверьте диаметр провода - он должен свободно проходить через 31 мм отверстие
• Для точного учёта используйте медные провода сечением не менее 2,5 мм2 на вторичной стороне
• Перед запуском обязательно замкните вторичную обмотку - даже временный разрыв может повредить оборудование
• При использовании нескольких трансформаторов в одной системе следите за одинаковым направлением намотки (полярностью K1-K2)
• Трансформатор тока TTE-40-400/5A от EKF хорошо сочетается с другими изделиями серии PROxima - легко формируйте унифицированные решения
