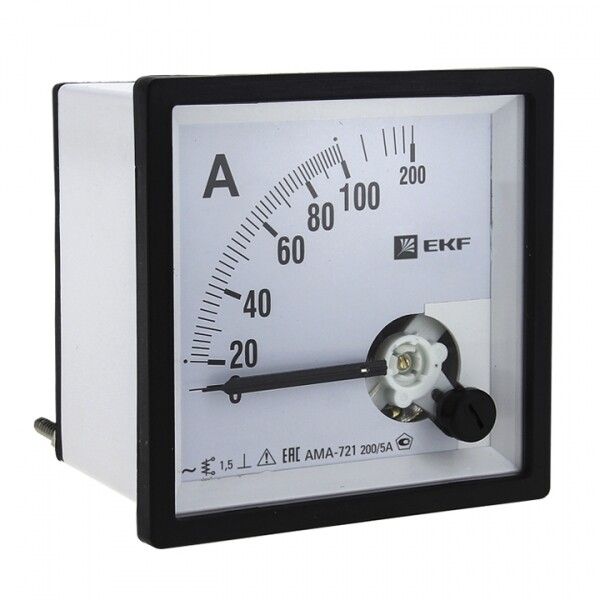

Амперметр аналоговый AM-A721 на панель 72х72 (квадратный вырез) 600А трансформаторное подкл. EKF am-a721-600

Амперметр аналоговый на панель 72×72 от EKF, артикул ama-721-600, предназначен для измерения тока до 600 А через трансформатор тока. Устройство из серии PROxima рассчитано на установку в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 72×72 используется для визуального контроля величины переменного тока в электрических цепях. Подходит для монтажа в щитах управления, распределительных устройствах, на панелях оборудования. Применяется на предприятиях, в ЖКХ, офисах и других объектах с закрытыми помещениями. Обеспечивает постоянный мониторинг нагрузки без необходимости подключения к системам автоматизации.

Технические характеристики

• Диапазон измерений: 0–600 А - измеряет ток через внешний трансформатор тока (ТТ).
• Номинальный ток вторичной обмотки ТТ: 5 А - совместим с типовыми трансформаторами тока 5 А.
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения (600 А).
• Тип тока: переменный (AC) - не работает с постоянным током.
• Измерительная система: магнитомягкое железо - обеспечивает устойчивую работу при перегрузках и колебаниях частоты.
• Угол отклонения стрелки: 90° - компактная шкала с хорошей видимостью показаний.
• Способ подключения: через трансформатор тока - первичная цепь не подключается напрямую к прибору.
• Степень защиты: IP20/IP50 - защищён от доступа пальцами и крупными частицами, но не от брызг воды и пыли.
• Напряжение: 380 В - максимальное рабочее напряжение измерительной цепи (не сетевое!)
• Потеря мощности: 0 Вт - не потребляет энергию из измеряемой цепи.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95% без конденсации.
• Размеры: 72 × 72 мм - квадратный вырез в панели.
• Модульная ширина: 4 М - соответствует стандартному модулю для монтажа в DIN-рейку (при использовании адаптера).
• Нормативный документ: ГОСТ 8711-93 - соответствие требованиям к аналоговым приборам.

Совместимость и монтаж

Амперметр аналоговый на панель 72×72 (ama-721-600) устанавливается в подготовленный квадратный вырез 72×72 мм. Для подключения требуется внешний трансформатор тока с номиналом 5 А на вторичной обмотке. Первичный проводник проходит через окно ТТ, а его выводы подсоединяются к клеммам амперметра. Кабели должны иметь достаточную гибкость и сечение для безопасного подключения. Монтаж выполняется на монтажной плате или в специальной рамке. Не требует питания - работает исключительно от сигнала ТТ.

Безопасность и стандарты

Амперметр сертифицирован и соответствует ГОСТ 8711-93. Защита IP20/IP50 гарантирует безопасность при работе в щитах, где нет контакта с жидкостями и мелкой пылью. Напряжение 380 В указано для измерительной цепи - не следует подавать на него напряжение выше этого значения. При правильном подключении через трансформатор тока устройство безопасно даже при высоких токах в основной цепи.

Преимущества

• Не требует внешнего питания - надёжность и автономность.
• Высокая механическая прочность корпуса и измерительной системы.
• Широкий диапазон совместимости с трансформаторами тока 5 А.
• Простота замены - можно менять без перенастройки системы.
• Яркая шкала и крупная стрелка - удобно считывать показания в условиях слабого освещения.

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC).
• Требует обязательного использования внешнего трансформатора тока - нельзя подключить напрямую к проводнику.
• Защита IP20/IP50 не позволяет использовать во влажных средах, на улице или в местах с брызгами воды.
• Не имеет цифрового интерфейса - данные не передаются в систему сбора информации.
• Класс точности 1.5 не подходит для прецизионных измерений - только для наблюдения и контроля.

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома.
• Мониторинг нагрузки на двигатель насоса в системе водоснабжения.
• Индикация тока в панели управления конвейера на заводе.
• Контроль тока в цепи нагревательного элемента в теплотрассе.

Практические советы

• Выбирайте трансформатор тока с коэффициентом трансформации, соответствующим вашему максимуму тока (например, 600/5 А).
• Обязательно проверьте полярность подключения вторичной обмотки ТТ - неверное подключение даёт обратное отклонение стрелки.
• При монтаже в металлический щит используйте изолирующую прокладку между корпусом прибора и стенкой щита.
• Не затягивайте клеммы слишком сильно - медные провода легко повредить.
• Для увеличения срока службы избегайте вибраций и ударов - механизм чувствителен к механическим воздействиям.
• Проверяйте целостность изоляции ТТ перед запуском - пробой может повредить амперметр.
