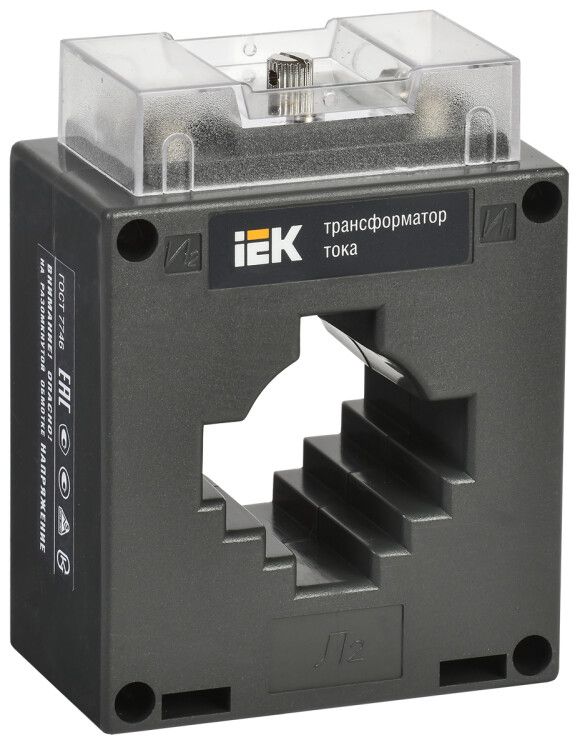

Трансформатор тока ТТИ-40 400/5А 10ВА без шины класс точности 0.5 - ITT30-2-10-0400 IEK

Трансформатор тока ТТИ-40 400/5А 10ВА класс точности 0.5 без шины - это измерительное устройство для преобразования больших токов до 400 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведён бренда IEK, артикул itt30-2-10-0400.

Назначение и область применения

Трансформатор тока ТТИ-40 400/5А 10ВА класс точности 0.5 без шины применяется в цепях коммерческого и технического учёта электроэнергии. Он передаёт сигнал измеряемого тока на счётчики, устройства защиты, контроллеры и другие измерительные приборы. Подходит для установки в распределительных щитах, на шинах и в комплектных ячейках КРУ. Часто используется на объектах с большими нагрузками: промышленные предприятия, насосные станции, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Напряжение изоляции: 660 В - допустимое напряжение сети, для которой предназначен трансформатор;
• Тип конструкции: многовитковый (катушечный) - обеспечивает стабильную работу при изменении нагрузки;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жёстко фиксируется на плате;
• Монтажное исполнение: с окном - позволяет установить на уже смонтированную шину без её разъединения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; не предназначен для открытых площадок;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Подключение: винтовое - надёжное соединение проводов через зажимы;
• Защита от прикосновения: да - корпус закрыт, исключает случайный контакт с токоведущими элементами;
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-40 400/5А 10ВА класс точности 0.5 без шины имеет окно для прохода первичного провода - его можно одеть на шину 400 А без демонтажа. Монтаж выполняется на DIN-рейку или на печатную плату. Для подключения вторичной цепи используются винтовые клеммы. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора учёта. Нагрузка на вторичную обмотку не должна превышать 10 В·А - иначе возрастёт погрешность. Корпус не требует заземления, но рекомендуется подключать экран вторичной обмотки к PE при наличии.

Безопасность и стандарты

Трансформатор тока ТТИ-40 400/5А 10ВА класс точности 0.5 без шины соответствует ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Конструкция исключает доступ к токоведущим частям при установленном корпусе. Применяется только в закрытых помещениях с уровнем защиты IP20. Не допускается использование во взрывоопасных средах, на открытом воздухе или в местах с постоянным воздействием воды и химически активных веществ.

Преимущества

• Высокий класс точности 0.5 - необходим для законного коммерческого учёта электроэнергии;
• Оконная конструкция - позволяет устанавливать на действующую шину без отключения питания;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Сертифицирован и внесён в госреестр - легально применяем в проектах, требующих проверки;
• Надёжное винтовое подключение - минимизирует риск плохого контакта и перегрева;
• Закрытый корпус с защитой от прикосновения - повышает безопасность при обслуживании.

Ограничения применения

• Не подходит для переменных токов выше 400 А - возможна перегрузка и потеря точности;
• Нельзя использовать при нагрузке больше 10 В·А на вторичной стороне - вызывает увеличение погрешности;
• IP20 не обеспечивает защиту от пыли и влаги - запрещена установка вне помещений или в сырых зонах;
• Требуется наличие свободного места вокруг для теплоотвода - нельзя плотно закрывать корпус;
• Не предназначен для работы с импульсными или несинусоидальными токами - погрешность может возрасти;
• Не следует замыкать вторичную обмотку без нагрузки - это опасно для оборудования и персонала.

Примеры использования

• Установка в щите учёта на промышленном предприятии для подключения трёхфазного счётчика;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Подключение к реле защиты в распределительном пункте для отключения при перегрузке;
• Измерение тока в цепи конвейера с частотным регулятором (при условии синусоидального тока);
• Формирование сигнала для SCADA-системы на объекте ЖКХ или логистики.

Практические советы

• Перед монтажом проверьте, чтобы первичная шина была точно в центре окна - смещение влияет на точность;
• Выбирайте вторичную нагрузку (счётчик, прибор) так, чтобы суммарная мощность не превышала 10 В·А - лучше оставлять запас 2–3 В·А;
• Используйте медные провода сечением не менее 1,5 мм2 для вторичной цепи - меньше потерь и нагрев;
• Никогда не оставляйте вторичную обмотку разомкнутой при включенном первичном токе - это создаёт высокое напряжение;
• Проверяйте целостность изоляции и состояние винтовых клемм каждые 2–3 года при плановом осмотре;
• Для сложных систем учёта убедитесь, что все трансформаторы одной группы имеют одинаковый класс точности и коэффициент трансформации.
