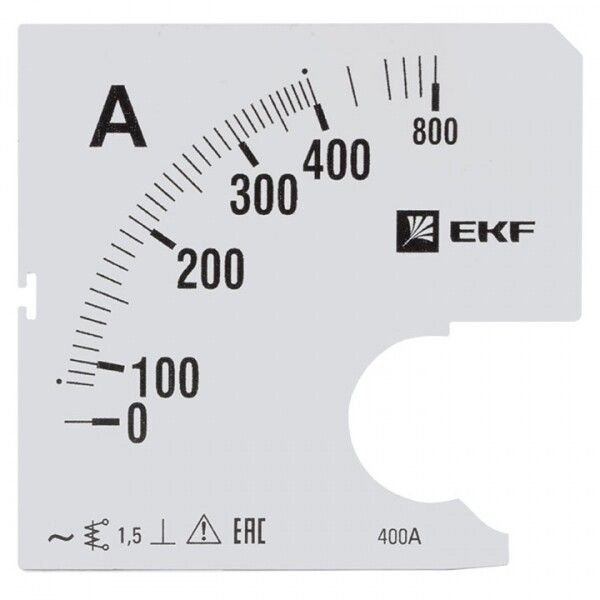

Шкала сменная для A961 400/5А-1,5 EKF PROxima | s-a961-400

Шкала сменная для A961 400/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-961, предназначенный для точной индикации тока до 400 А. Подходит для установки в стандартные щитовые корпуса и используется в промышленных и бытовых электроустановках.

Назначение и область применения

Шкала сменная для A961 400/5А-1,5 служит для замены оригинальной шкалы на амперметре AMA-961, когда требуется изменить предел измерения или улучшить читаемость показаний. Применяется в электрощитах промышленных объектов, жилых домах, офисах и других закрытых помещениях, где установлены аналоговые приборы серии PROxima. Шкала совместима только с моделями, имеющими габариты 96×96 мм и тип крепления “установка в корпус”.

Технические характеристики

• Номинальный диапазон шкалы: 0–400 А - позволяет измерять токи до 400 ампер при использовании с трансформатором тока 400/5 А.
• Шкала превышения тока: да - содержит отметки выше номинального значения для контроля перегрузок.
• Шкала сверхтока: да - имеет дополнительную шкалу для фиксации кратковременных импульсов тока, превышающих допустимые пределы.
• Максимальное отклонение стрелки: 90° - обеспечивает достаточную чувствительность и точность считывания значений.
• Габаритные размеры: 96×96 мм - соответствует стандартному формату панельных приборов.
• Тип изделия: шкала индикации сменная - не является самостоятельным устройством, требует наличия базового амперметра AMA-961.

Совместимость и монтаж

Шкала сменная для A961 400/5А-1,5 устанавливается только на амперметр AMA-961 от EKF серии PROxima. Монтаж выполняется путём демонтажа старой шкалы и фиксации новой на ось механизма внутри корпуса. Для замены необходимо открыть переднюю крышку прибора. Убедитесь, что вы используете именно модель с посадочным местом 96×96 мм и типом крепления “установка в корпус”. Не совместима с другими сериями или моделями, даже если имеют аналогичные размеры.

Преимущества

• Замена шкалы без замены всего прибора снижает затраты на обслуживание.
• Чёткая разметка с двумя шкалами (нормальная + сверхток) повышает безопасность при работе с перегрузками.
• Изготовлена из прочного материала, устойчивого к механическому износу и воздействию окружающей среды в помещении.
• Стандартный размер 96×96 мм гарантирует совместимость с большинством существующих щитовых решений.

Ограничения применения

• Не предназначена для использования вне закрытых помещений - не защищена от влаги, пыли и температурных колебаний.
• Работает только с трансформаторами тока 400/5 А; не подходит для прямого подключения к цепи без преобразования.
• Не совместима с цифровыми приборами или амперметрами других производителей.
• Не рекомендуется использовать в условиях постоянной вибрации - возможна потеря точности показаний.

Примеры использования

• Контроль нагрузки на главном входе распределительного щита в производственном цехе.
• Индикация тока в системах кондиционирования или насосных станциях с автоматическим управлением.
• Обслуживание щитов в многоквартирных домах, где требуется периодическая проверка потребления энергии.
• Настройка и диагностика оборудования после ремонта - замена шкалы позволяет адаптировать прибор под новые параметры сети.

Практические советы

• Перед заменой отключите питание и снимите напряжение с цепи, чтобы избежать поражения током.
• Проверьте соответствие трансформатора тока (400/5 А) - неверное сочетание приведёт к некорректным показаниям.
• При установке ориентируйтесь на метки на оси механизма - неправильная фиксация вызовет смещение нулевой точки.
• Храните запасные шкалы в сухом месте, избегая деформаций и царапин - они влияют на читаемость.
• Если вам нужна другая шкала (например, 0–200 А), убедитесь, что доступна совместимая модель - не все варианты есть в наличии.
