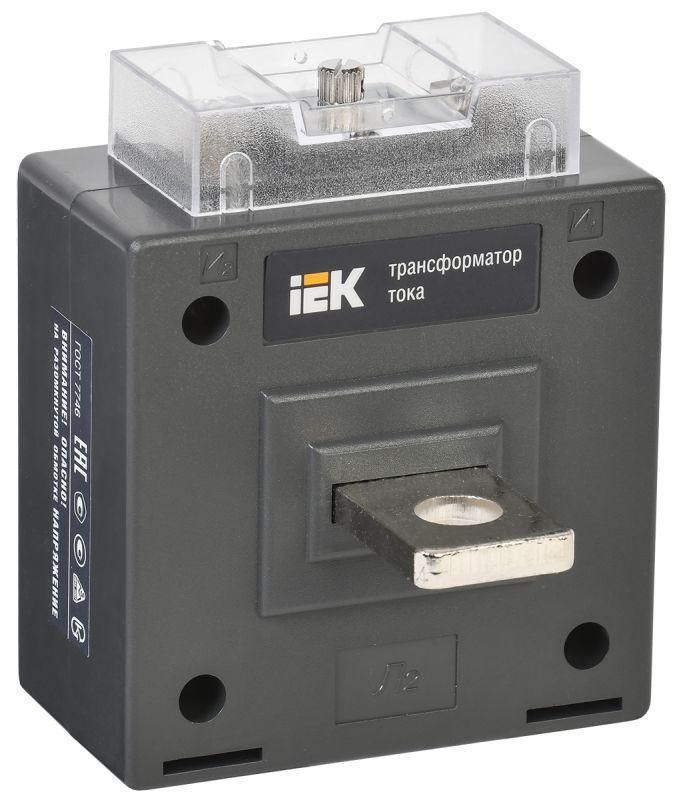

Трансформатор тока ТТИ-А МПИ08 400/5 А 10 ВА класс 0,5 IEK (ИЭК) ITT10-2-10-0400-08

Трансформатор тока ТТИ-А 400/5А 10ВА класс точности 0,5 от бренда IEK предназначен для преобразования больших токов до 400 А в безопасный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Артикул itt10-2-10-0400 соответствует модели, внесённой в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-А 400/5А 10ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии. Он обеспечивает передачу сигнала тока на счётчики, устройства защиты, реле и другие измерительные приборы. Подходит для установки в распределительных щитах, на силовых шинах и в промышленных объектах с напряжением до 660 В. Часто встречается в системах контроля на заводах, насосных станциях, подстанциях и других местах с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный ток, который можно измерить без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальная мощность: 10 В·А - предельная нагрузка на вторичную цепь, которую трансформатор способен обслуживать;
• Класс точности: 0,5 - погрешность измерения не более +-0,5%, что позволяет использовать его для коммерческого учёта;
• Рабочее напряжение: 660 В - максимальное напряжение сети, где допускается применение;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды; подходит только для внутренней установки;
• Выполнение: катушечный тип с монтажом на шину - корпус выполнен в виде кольца, через которое проходит проводник;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное решение для постоянного контакта;
• Срок службы: 25 лет - рассчитан на длительную работу без замены при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95%; подходит для помещений с умеренным климатом;
• Сертифицирован: да - имеет свидетельство об утверждении типа средства измерений №28139-12 и соответствие ГОСТ 7746 и ТУ 3414-001-18461115-2006.

Совместимость и монтаж

Трансформатор тока ТТИ-А 400/5А 10ВА класс точности 0,5 монтируется на жёсткую шину с помощью специального крепления. Диаметр шины должен соответствовать внутреннему отверстию трансформатора - он рассчитан на стандартные шины до 40–50 мм в диаметре. Монтаж выполняется на монтажной плате внутри щита. Перед установкой необходимо отключить питание и убедиться, что шина свободна. Первичный проводник проходит через центральное окно трансформатора - один раз, без намотки. Вторичная обмотка подключается к измерительному прибору двумя проводами: "+" и "-" - обязательно с соблюдением полярности. Нагрузка на вторичную цепь не должна превышать 10 В·А, иначе возрастёт погрешность.

Безопасность и стандарты

Трансформатор тока ТТИ-А 400/5А 10ВА класс точности 0,5 соответствует ГОСТ 7746 и имеет официально зарегистрированный тип в государственном реестре средств измерений. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Применение в системах учёта требует обязательной поверки согласно законодательству РФ. Сертификаты подтверждают соответствие требованиям безопасности и метрологической точности.

Преимущества

• Высокая точность класса 0,5 делает модель подходящей для оплаты по счётчикам - важное преимущество для коммерческого учёта;
• Фиксированная конструкция “на шину” исключает необходимость разрывать цепь при установке - удобно при модернизации существующих систем;
• Винтовое подключение вторичной обмотки снижает риск потери контакта даже при вибрациях;
• Срок службы 25 лет и сертификация обеспечивают долговременную надёжность без необходимости регулярной замены;
• Произведён по технологии, удостоенной серебряной медали на конкурсе “Лучшее электрооборудование-2005”, что говорит о проверенном качестве сборки.

Ограничения применения

• Не внешних установок - степень защиты IP20 не защищает от влаги и пыли;
• Запрещено превышать нагрузку на вторичную цепь выше 10 В·А - иначе произойдёт насыщение сердечника и потеря точности;
• Не подходит для многожильных проводников, которые нельзя протянуть через центральное отверстие - требуется одиночная шина или цельный провод;
• Не рекомендован для импульсных или несинусоидальных токов - возможны значительные погрешности при наличии гармоник;
• Требуется периодическая поверка - как средство измерений, подлежит контролю в соответствии с нормами Росаккредитации.

Примеры использования

• Установка на главной входной шине в распределительном щите предприятия для подключения счетчика электроэнергии;
• Интеграция в системы автоматического управления двигателем - передача сигнала тока на реле перегрузки;
• Монтаж в цепях освещения крупных торговых центров для контроля расхода энергии;
• Использование в системах SCADA для удалённого мониторинга нагрузки на технологические линии.

Практические советы

• Перед монтажом проверьте, чтобы шина была полностью закреплена - люфт вызывает нагрев и повреждение контактных поверхностей;
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это опасно! Возникает высокое напряжение, есть риск пробоя изоляции;
• Выбирайте измерительные приборы с суммарной нагрузкой ≤10 В·А - лучше взять запас 10–20%;
• При использовании нескольких трансформаторов одного типа следите за равномерностью расположения - они должны находиться на одном уровне и иметь аналогичную ориентацию;
• Обязательно сохраняйте сертификаты и журналы поверки - они нужны при проверках энергонадзорными органами.
