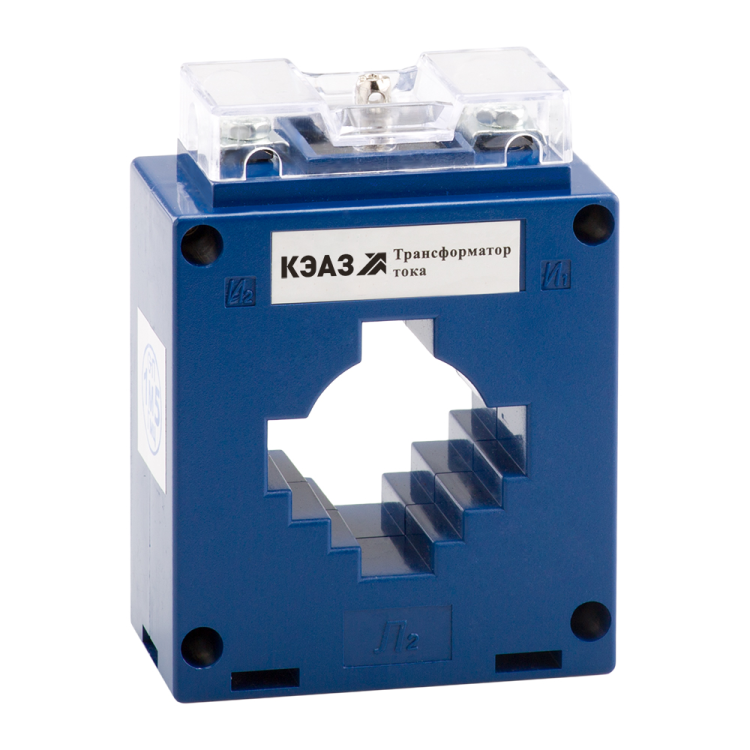

Трансформатор тока ТТК-40 400/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219597

Трансформатор тока ТТК-40 400/5А 5ВА класс точности 0.5 УХЛ3 от КЭАЗ предназначен для измерения переменного тока в цепях до 1000 В. Этот прибор обеспечивает высокую точность передачи сигнала на счетчики и устройства защиты, что делает его надежным решением для промышленных систем учета энергии.

Назначение и область применения

Трансформатор тока ТТК-40 400/5А 5ВА класс точности 0.5 УХЛ3 используется для преобразования больших значений тока (до 400 А) в безопасный для измерительных приборов сигнал 5 А. Он применяется в системах электросчетчиков, релейной защиты, автоматики и контроля качества электроэнергии. Подходит для установки в щитах управления, распределительных пунктах и на оборудовании с высокими токовыми нагрузками - например, на станках, насосах, конвейерах и силовых панелях.

Технические характеристики

• Номинальный первичный ток: 400 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - максимальная погрешность измерения не более +-0,5%
• Номинальная мощность: 5 В·А - допустимая нагрузка на вторичную обмотку
• Напряжение изоляции: 1000 В - максимальное рабочее напряжение сети
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Подключение вторичной обмотки: винтовые зажимы - удобно для подключения медных проводов сечением до 2,5 мм2
• Габариты: 30×98×11 мм - компактный размер для плотной компоновки
• Тип: однофазный, с окном - позволяет протянуть первичный проводник без разрыва цепи
• Защита от прикосновения: да - корпус закрывает токоведущие части
• Сертифицирован: да - соответствует требованиям ГОСТ 7746

Совместимость и монтаж

Трансформатор тока ТТК-40 400/5А 5ВА класс точности 0.5 УХЛ3 совместим с любыми измерительными устройствами, рассчитанными на входной ток 5 А: электронные счетчики, анализаторы качества энергии, реле перегрузки. Монтаж осуществляется на печатную плату или жестко закрепляемый основание. Первичный проводник проходит через окно трансформатора - не требует отключения питания. Вторичная обмотка подключается через винтовые зажимы; важно соблюдать полярность (обозначена на корпусе). Нагрузка на вторичную цепь не должна превышать 5 В·А - иначе возрастёт погрешность.

Безопасность и стандарты

Трансформатор тока ТТК-40 сертифицирован и соответствует ГОСТ 7746 - нормативу для измерительных трансформаторов тока. Конструкция имеет защиту от прикосновения к токоведущим элементам, что снижает риск поражения током при обслуживании. Применение в цепях выше 1000 В запрещено. Не используйте при замыкании вторичной обмотки - это вызовет перегрев и повреждение.

Преимущества

• Высокий класс точности 0.5 - идеален для коммерческого учёта электроэнергии
• Компактные габариты - легко помещается даже в ограниченных пространствах
• Винтовое подключение - надёжное и долговечное соединение
• С окном - возможность установки без демонтажа провода
• Климатическое исполнение УХЛ3 - стабильная работа в холодных и влажных условиях
• Производитель КЭАЗ - проверенная российская компания с длительным опытом в производстве измерительных аппаратов

Ограничения применения

• Не предназначены для постоянного тока - работают только с переменным током 50 Гц
• Запрещено использовать при нагрузке свыше 5 В·А - это нарушит класс точности
• IP20 не обеспечивает защиту от пыли и брызг - не устанавливайте в открытых или сырых местах без дополнительной защиты
• Не рекомендован для многократного монтажа/демонтажа - конструкция не предусматривает частого перемещения
• Не подходит для импульсных или несинусоидальных токов - погрешность увеличится

Примеры использования

• Установка в электрощите промышленного оборудования для подключения электросчётчика
• Интеграция в системы автоматического регулирования мощности на конвейере
• Контроль тока в цепях питания насосных станций
• Измерение потребления в распределительных шкафах с током до 400 А

Практические советы

• Выбирайте трансформатор тока ТТК-40 400/5А 5ВА класс точности 0.5 УХЛ3, когда ваша нагрузка близка к 400 А - для меньших токов лучше взять модель с меньшим коэффициентом
• Проверьте сечение первичного провода - он должен свободно проходить через окно (диаметр окна ≈ 12–15 мм)
• Обязательно замкните вторичную обмотку перед включением первичного тока - разрыв цепи может вызвать опасное напряжение
• При использовании нескольких трансформаторов в одной системе - следите за одинаковой фазировкой и полярностью
• Для работы в условиях повышенной влажности - дополнительно герметизируйте места подключения
• Артикул 219597 - единственный номер для заказа этого конкретного исполнения от КЭАЗ
