Трансформатор тока ТТИ-40 300/5А 5ВА без шины класс точности 0.5 - ITT30-2-05-0300 IEK

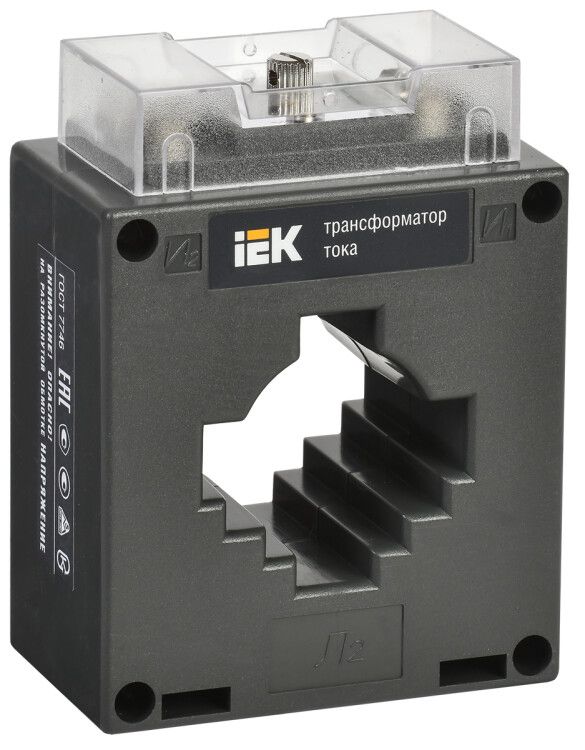

Трансформатор тока ТТИ-40 300/5А 5ВА класс точности 0,5 без шины - компактный измерительный прибор для преобразования больших токов до 300 А в безопасный сигнал 5 А, используемый в системах учёта и защиты. Произведён компанией IEK, артикул itt30-2-05-0300, соответствует ГОСТ 7746 и предназначен для установки на монтажную плату.

Назначение и область применения

Трансформатор тока ТТИ-40 300/5А 5ВА класс точности 0,5 без шины применяется там, где требуется точно измерить ток в цепях переменного напряжения до 660 В. Он передаёт сигнал измерительным приборам - счетчикам электроэнергии, реле защиты, автоматике управления. Подходит для:

• коммерческого учёта электроэнергии;
• систем контроля и защиты оборудования;
• промышленных щитов и распределительных пунктов;
• объектов с высокой нагрузкой - конвейеры, насосы, станки.

Технические характеристики

• Первичный ток: 300 А - максимальный рабочий ток, который можно измерять через окно трансформатора.
• Вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов.
• Класс точности: 0,5 - погрешность не более +-0,5% в рабочем диапазоне, что позволяет использовать его для коммерческого учёта.
• Вторичная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке (например, счётчики, реле).
• Напряжение: 660 В - максимальное рабочее напряжение изолирующей части, допускает применение в сетях до этой величины.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Монтаж: монтажная плата - крепится к печатной плате через выводы, не требует внешней рамки или шины.
• Подключение: винтовые зажимы - надёжное и проверенное соединение для вторичной цепи.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, подходит для помещений с контролируемым микроклиматом.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.

Совместимость и монтаж

Трансформатор тока ТТИ-40 300/5А 5ВА класс точности 0,5 без шины имеет оконную конструкцию - провод первичной цепи проходит через центральное отверстие. Монтаж выполняется на печатную плату, выводы вторичной обмотки подключаются винтовыми зажимами. Для правильной работы необходимо соблюдать:

• не перегружать вторичную цепь - суммарная нагрузка (провод + прибор) не должна превышать 5 В·А;
• не размыкать вторичную цепь при наличии тока в первичной - это вызывает опасное повышение напряжения;
• обеспечивать плотный контакт в местах подключения - плохой контакт увеличивает погрешность измерения.

Не требует специальных инструментов - достаточно отвёртки и тестера для проверки целостности цепи после монтажа.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официально принятые нормы для трансформаторов тока в России.
• Прошёл испытания и внесён в Госреестр средств измерений №28139-12 - легализован для использования в коммерческом учёте.
• Имеет сертификат соответствия - подтверждает соответствие требованиям безопасности.
• Защита от прикосновения обеспечена конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии.

Преимущества

• Высокая точность (класс 0,5) - идеален для учёта, где важна достоверность данных.
• Долгий срок службы (25 лет) - снижает затраты на обслуживание и замену.
• Компактный размер и монтаж на плату - экономит место в щите, удобен для модульных решений.
• Проверенная технология - модель ТТИ известна на рынке с 2005 года, получала награды за качество.
• Работает в широком температурном диапазоне - подходит для холодных и влажных помещений.

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 исключает использование вне герметичных щитов.
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения и повреждения прибора.
• Не подходит для постоянных токов - работает только с переменным током (AC).
• Ограниченная мощность (5 В·А) - не поддерживает сложные системы с несколькими параллельными приборами без согласования нагрузки.
• Требуется точное расположение провода в центре окна - смещение влияет на точность измерения.

Примеры использования

• Установка в электрощитах жилых домов и офисов для подключения цифровых счётчиков электроэнергии.
• Интеграция в системы автоматизации производства - передача сигнала тока в PLC для контроля нагрузки.
• Применение в распределительных устройствах 0,4–0,66 кВ для защиты двигателей и трансформаторов.
• Использование в системах мониторинга энергопотребления на промышленных объектах.

Практические советы

• Выбирайте трансформатор тока ТТИ-40 300/5А 5ВА класс точности 0,5 без шины, когда нужна точность и долговечность, а не просто функциональность.
• При замене старого трансформатора - проверьте, чтобы новый имел такой же класс точности и вторичную мощность.
• При монтаже на плату - убедитесь, что расстояние до других деталей достаточное, особенно при работе с напряжением 660 В.
• Для многокабельных систем - используйте один трансформатор на одну фазу, не объединяйте провода в одном окне.
• После монтажа всегда проверяйте целостность вторичной цепи мультиметром - обрыв приведёт к неверному учёту.
