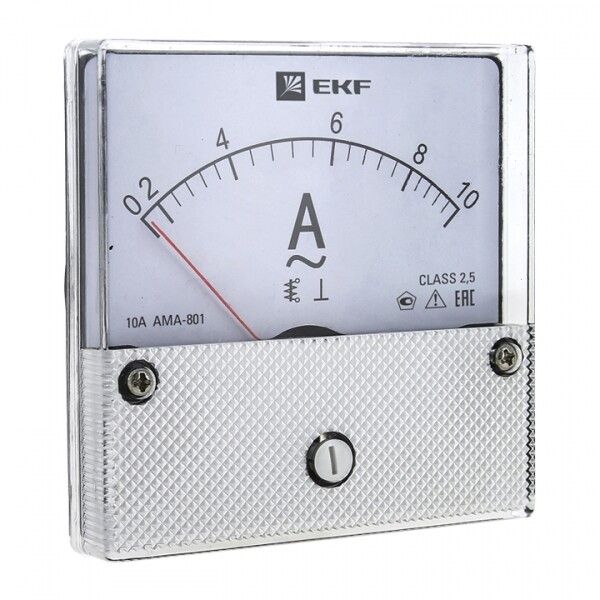

Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 10А прям. подкл. EKF am-a801-10/ama-801-10

Амперметр аналоговый на панель 80×80 (круглый вырез) 10А прямое подключение, класс точности 3 - прибор для визуального контроля тока в однофазных сетях переменного тока до 10 А. Модель от бренда EKF, серия PROxima, артикулы ama-801-10 и am-a801-10, рассчитана на установку в распределительных щитах с круглым отверстием диаметром 76 мм.

Назначение и область применения

Амперметр аналоговый на панель 80×80 предназначен для постоянного наблюдения за величиной тока в однопроводной цепи переменного тока. Устанавливается в электрощитах промышленных объектов, ЖЭКов, офисов, производственных участков и других закрытых помещений. Подходит для контроля нагрузки на оборудование: насосы, компрессоры, конвейеры, освещение, системы вентиляции.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 10 А - максимальный измеряемый ток, перегрузка свыше этого значения недопустима
• Рабочее напряжение: до 380 В - допустимо подключать в сети с этим уровнем напряжения
• Класс точности: 2.5 - погрешность измерения +-2,5% от верхнего предела (при 10 А - до +-0,25 А)
• Угол отклонения стрелки: 90° - шкала имеет равномерную градацию в четверть окружности
• Измерительная система: магнитомягкое железо - обеспечивает устойчивость показаний при колебаниях тока
• Способ подключения: прямое включение в силовую цепь - провода подводятся напрямую к клеммам прибора
• Степень защиты: IP20 / IP50 - защита от доступа пальцами и крупными частицами; не герметичен, не для влажных сред
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Потеря мощности: 0 Вт - прибор не потребляет активной энергии из цепи
• Ширина модуля: 5 - совместим с DIN-рейкой шириной 17,5 мм (стандарт EN 60715)
• Формат монтажа: квадратная рамка 80×80 мм, круглый вырез Ø76 мм
• Сертификация: соответствует ГОСТ 8711-93

Совместимость и монтаж

Амперметр аналоговый на панель 80×80 монтируется через круглое отверстие диаметром 76 мм в стенке щита. Крепление осуществляется двумя пластиковыми фиксаторами сзади - поворотом на 90° после вставки. Для подключения используются два клемма: вход и выход. Накладывать на них напряжение выше 380 В нельзя. Провода должны иметь сечение не менее 1,5 мм2, чтобы надёжно войти в клеммы. Пробросить проводники можно через задний лючок щита или через специальные проходы. Обязательно отключите питание перед монтажом!

Безопасность и стандарты

Прибор соответствует требованиям ГОСТ 8711-93 и прошёл обязательную сертификацию. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от воды, пыли и агрессивных паров. Не используйте в сырых помещениях, на улице, рядом с источниками пара или масляных выбросов. Серия PROxima от EKF® разработана для внутренней установки в контролируемых условиях.

Преимущества

• Не требует внешнего питания - работает от измеряемого тока
• Высокая механическая прочность корпуса и стекла
• Чётко видимая шкала с белым фоном и чёрной стрелкой
• Надёжная работа даже при скачках тока благодаря магнитомягкой системе
• Поддерживает стандартизованный формат 80×80 - легко заменяет старые модели

Ограничения применения

• Не постоянным током (DC) - только для AC
• Запрещено использовать при токе более 10 А - возможен выход из строя
• Не подходит для открытых площадок, дождевых зон, высокой запылённости
• Не рекомендован для мест с вибрацией выше нормы - риск сбоя стрелки
• Класс точности 2.5 не позволяет применять для прецизионных измерений (например, в лабораториях)

Примеры использования

• Контроль тока в главном вводе бытового щита
• Наблюдение за работой двигателя насоса в системе водоснабжения
• Индикация нагрузки на группу светильников в торговом зале
• Мониторинг тока в автоматическом выключателе на 10 А
• Установка в щитах управления станков с асинхронными двигателями

Практические советы

• Проверьте диаметр отверстия в щите - он должен быть точно 76 мм. Большие отверстия требуют переходника или уплотнителей.
• Обязательно проверьте направление тока: L (фаза) подключается к входному контакту, N - к выходному. Перепутать нельзя.
• При многократных перегрузках стрелка может “зависнуть” - требуется калибровка или замена.
• Для удобства считывания устанавливайте прибор на уровне глаз - оптимальная высота 1–1,5 метра от пола.
• Амперметр аналоговый на панель 80×80 (круглый вырез) 10А прямое подключение, класс точности 3 - идеальная замена устаревших приборов типа Э330/Э340.
