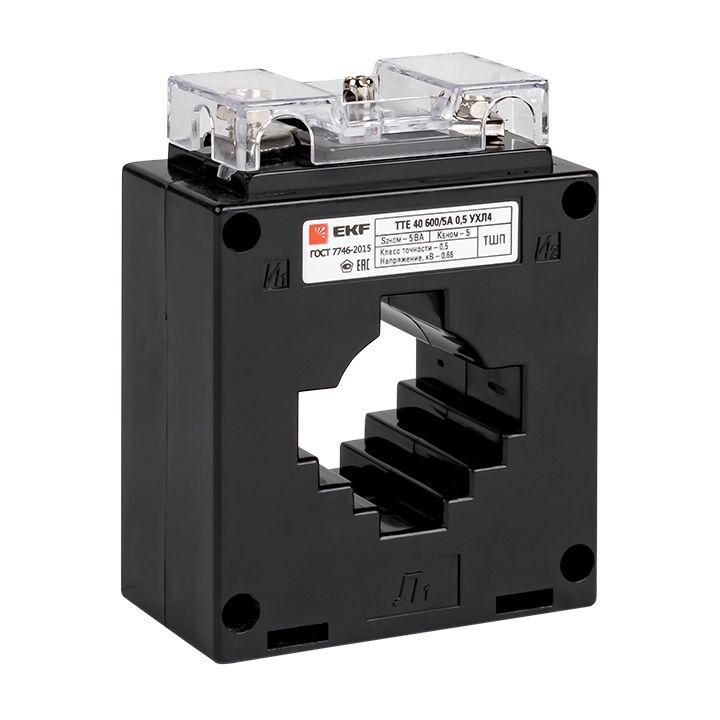

Трансформатор тока ТТЕ 40 300/5А кл. точн. 0.5 PROxima EKF tte-40-300/tc-40-300

Трансформатор тока ТТЭ-40-300/5А класс точности 0.5 от EKF предназначен для точного измерения тока в цепях переменного тока и используется в системах учёта, защиты и автоматизации. Этот прибор из серии PROxima обеспечивает надёжную работу в промышленных условиях при номинальном напряжении до 660 В.

Назначение и область применения

Трансформатор тока ТТЭ-40-300/5А класс точности 0.5 преобразует высокий первичный ток (до 300 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам электроэнергии, амперметрам, реле защиты и другим устройствам контроля. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), на участках с повышенными требованиями к точности учёта - например, на предприятиях, в жилых комплексах, на объектах коммунального хозяйства.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - означает максимальную погрешность +-0,5% в рабочем диапазоне нагрузки
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности
• Диаметр отверстия: 31 мм - позволяет установить проводник сечением до ~95 мм2 (медный)
• Высота: 41 мм - компактный форм-фактор для плотной компоновки в шкафах
• Тип соединения вторичной обмотки: винтовые зажимы - удобны для многократного подключения и отключения
• Коэффициент безопасности FS 10 - при перегрузке до 10× номинального тока (до 3000 А) трансформатор не выйдет из строя и сохранит работоспособность

Совместимость и монтаж

ТТЭ-40-300/5А класс точности 0.5 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Устанавливается на одиночный фазный проводник без разрыва цепи - просто проходит через отверстие. Для монтажа требуется доступ к токоведущему проводу, а также соблюдение правил изолирования. Подключение вторичной обмотки выполняется медными проводами сечением не менее 2,5 мм2. Обязательно замыкание вторичной цепи - разрыв цепи при работе вызывает опасное повышение напряжения!

Безопасность и стандарты

Трансформатор тока ТТЭ-40-300/5А сертифицирован и соответствует требованиям ГОСТ Р 8.620–2015 и МЭК 61869. Защита от перегрузок обеспечена коэффициентом безопасности FS 10. Конструкция выполнена из термостойких материалов, что исключает возгорание даже при длительной работе на предельных значениях.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта электроэнергии
• Компактные габариты (31×41 мм) позволяют использовать в ограниченных пространствах
• Винтовые зажимы обеспечивают надёжный контакт без необходимости пайки
• Стандартный диаметр отверстия 31 мм - совместим с большинством силовых кабелей в промышленных сетях
• Функциональная устойчивость при кратковременных перегрузках благодаря FS 10

Ограничения применения

• Не предназначен для постоянной работы при токе выше 300 А - возможна потеря точности и перегрев
• Запрещено размыкать вторичную цепь при наличии тока в первичной - риск поражения током и выхода из строя
• Не работает с постоянным током - только с переменным током частотой 50 Гц
• Максимальная допустимая нагрузка - 5 В·А; превышение снижает точность измерений

Примеры использования

• Подключение к электросчётчику в ВРУ жилого дома
• Измерение потребления на вводе в производственный цех
• Защита оборудования через реле тока в системах автоматического отключения
• Мониторинг нагрузки на конвейерах, насосных станциях, компрессорах

Практические советы

• Перед установкой проверьте, чтобы проводник помещался в отверстие 31 мм - при слишком толстом кабеле используйте переходник или другой тип трансформатора
• Обязательно закрепите ТТЭ-40-300/5А класс точности 0.5 на DIN-рейке или жестко зафиксированной поверхности - вибрация влияет на долговечность
• При подключении вторичной обмотки используйте цветную маркировку: L1 - вход, L2 - выход, N - ноль (если есть); не путайте полярность
• Проверяйте целостность вторичной цепи мультиметром перед включением питания - разрыв = опасность
• Для точного учёта выбирайте трансформатор с запасом по мощности - лучше 5 В·А, чем 3 В·А
