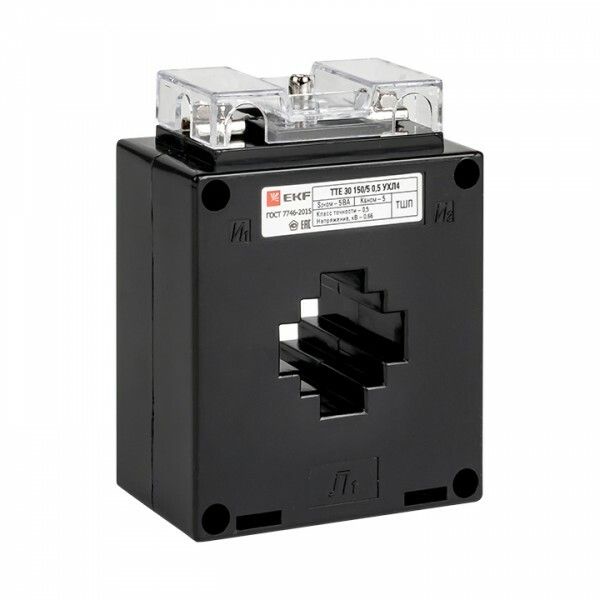

Трансформатор тока ТТЕ-30-300/5А класс точности 0,5S EKF PROxima | tte-30-300-0.5S

Трансформатор тока ТТЕ-30-300/5А класс точности 0,5S 5 ВА от EKF предназначен для точного измерения тока в цепях переменного тока и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Этот трансформатор тока используется в системах учёта электроэнергии и автоматизации, особенно там, где важна высокая точность даже при малых нагрузках.

Назначение и область применения

Трансформатор тока ТТЕ-30-300/5А класс точности 0,5S 5 ВА преобразует большой первичный ток (до 300 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он работает в сетях переменного тока частотой 50 Гц с напряжением до 660 В. Применяется в распределительных щитах, вводных устройствах, пунктах учёта энергии, а также в системах автоматического контроля и защиты оборудования.

Технические характеристики

• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при токах от 1% от номинального значения (до 12 А), что важно для точного учёта при малых нагрузках;
• Номинальный первичный ток: 300 А - максимальный рабочий ток, который может проходить через сердечник без повреждений;
• Номинальный вторичный ток: 5 А - стандартный выходной ток, совместимый с большинством измерительных приборов;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности;
• Тип подключения: винтовые зажимы - надёжное и удобное подключение проводов сечением до 4 мм2;
• Габариты: 31×31×31 мм - компактный размер позволяет установить трансформатор тока ТТЕ-30-300/5А в плотном щите;
• Коэффициент безопасности FS 10: при аварийных перегрузках ток может достигать 10×300 = 3000 А без повреждения трансформатора;
• Подключение: однофазный, один первичный вход - подходит для однополюсной установки в фазную цепь;
• Сертификация: соответствует требованиям российских и международных стандартов.

Совместимость и монтаж

Трансформатор тока ТТЕ-30-300/5А устанавливается на шину или провод без разрыва цепи - он имеет разъёмную конструкцию сердечника. Подключается к измерительному оборудованию (счётчикам, реле, анализаторам качества сети) через винтовые зажимы на вторичной обмотке. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть правильно направлены согласно схеме подключения прибора. Для работы требуется замкнутая вторичная цепь - нельзя оставлять вторичную обмотку разомкнутой!

Безопасность и стандарты

Трансформатор тока ТТЕ-30-300/5А выполнен в соответствии с требованиями ГОСТ Р МЭК 61869-2 и другими нормами для измерительных трансформаторов. Коэффициент безопасности FS 10 гарантирует сохранение целостности при кратковременных перегрузках. Сертификаты подтверждают соответствие требованиям безопасности и EMC. Устройство рассчитано на работу в условиях промышленных помещений с температурой от -25C до +55C.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта энергии, где допуски минимальны;
• Малые габариты позволяют использовать его в ограниченном пространстве щита;
• Удобное винтовое подключение снижает риск плохого контакта;
• Разъёмная конструкция - установка без демонтажа провода;
• Стандартный выход 5 А - совместим с широким спектром приборов от разных производителей.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 300 А - возможен перегрев и потеря точности;
• Запрещено оставлять вторичную обмотку разомкнутой - это вызывает опасное повышенное напряжение;
• Не рекомендован для использования вне закрытых щитов - не имеет степени защиты IP;
• Не подходит для импульсных или несинусоидальных токов - работает только с чистым синусоидальным током 50 Гц;
• Максимальная нагрузка 5 В·А - не используйте с длинными кабелями или несколькими приборами на одной обмотке без проверки суммарной нагрузки.

Примеры использования

• Установка в распределительном щите жилого дома для подключения электронного счётчика электроэнергии;
• Измерение потребления на вводе в производственный цех с конвейерами и насосами;
• Подключение к устройству защиты от перегрузки в системе автоматики станка;
• Мониторинг нагрузки в системах энергоэффективности объектов.

Практические советы

• Перед монтажом убедитесь, что ток в цепи отключен - хотя трансформатор устанавливается без разрыва, лучше работать на обесточенной линии;
• Выбирайте кабель вторичной цепи сечением не менее 1,5 мм2 - меньше может увеличить погрешность;
• Суммарная нагрузка всех приборов на вторичной обмотке не должна превышать 5 В·А - проверьте сопротивление каждого прибора;
• При использовании нескольких трансформаторов тока ТТЕ-30-300/5А в одном щите следите за правильной маркировкой фаз и направлением тока;
• Проверяйте герметичность и надёжность затяжки винтов - слабый контакт даёт погрешность в показаниях.
