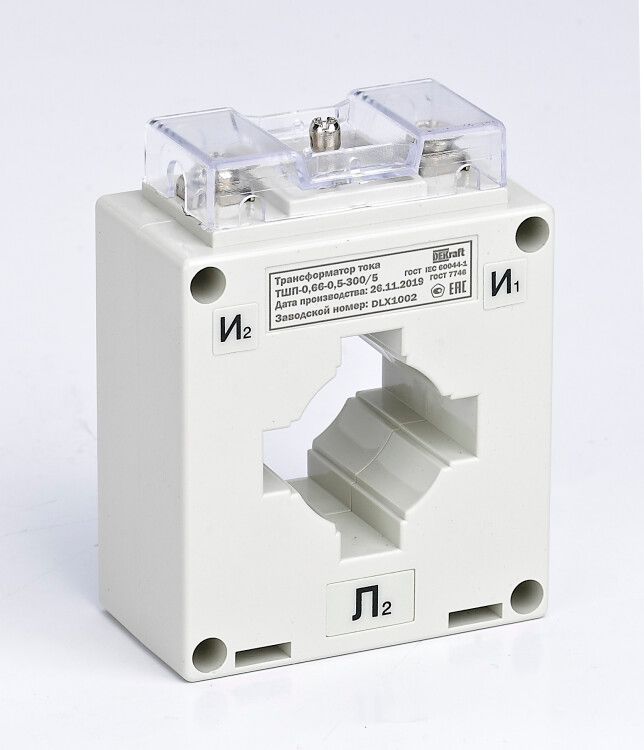

Трансформатор тока ТШП-0.66 300/5А кл. точн. 0.5S 5В.А d30мм DEKraft 50106DEK APC

Трансформатор тока ТШП-0.66 0.5S 300/5 5ВА, диаметр 30мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Устройство выполнено в виде шинного трансформатора с окном 30 мм и подходит для установки на шину 30×10 мм.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 300/5 5ВА, диаметр 30мм используется в системах учета и защиты электрооборудования в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (до 300 А) в безопасный вторичный ток (5 А), который можно безопасно подключить к измерительным приборам. Применяется в распределительных щитах, на вводах питания, в промышленных установках - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Первичный ток: 300 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала)
• Номинальная вторичная нагрузка: 5 ВА - максимальная допустимая нагрузка на вторичную обмотку
• Диаметр окна: 30 мм - позволяет установить на шину сечением до 30×10 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предельный множитель тока, при котором сохраняется точность (не более 5×300 = 1500 А без повреждения)
• Подключение вторичной обмотки: винтовые зажимы
• Материал корпуса: огнестойкий

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 300/5 5ВА, диаметр 30мм устанавливается на шину без разрывов цепи - достаточно просунуть шину через окно 30 мм. Монтаж выполняется на DIN-рейку или жестко фиксируется в щите. Винтовые зажимы позволяют надежно закрепить провода сечением до 4 мм2. Обязательно соблюдайте полярность при подключении вторичной цепи - пометки “L1” и “L2” указаны на корпусе. Нагрузка на вторичную обмотку не должна превышать 5 ВА - иначе возрастает погрешность измерений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности: имеет защиту от случайного прикосновения к токоведущим частям и сертифицировано. Корпус выполнен из огнестойкого материала, что снижает риск возгорания при аварийных режимах. Подтверждённая сертификация гарантирует соответствие нормам ГОСТ Р 8.419–2014 и международным стандартам для трансформаторов тока.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта энергии
• Стабильная работа при колебаниях температур и нагрузок
• Малые внутренние потери - снижают нагрев и энергопотери в сети
• Закрытый корпус защищает от внешних воздействий и несанкционированного доступа
• Легкая замена без демонтажа шины - благодаря конструкции с окном

Ограничения применения

• Не применяется в постоянном токе - работает только в сетях переменного тока 50 Гц
• Нельзя использовать при нагрузке выше 5 ВА - вызывает искажение показаний
• Максимальный рабочий ток ограничен фактором FS=5 (1500 А); длительные перегрузки свыше этого значения недопустимы
• Не предназначен для установки вне помещений без дополнительной защиты от влаги и пыли - IP-класс не указан, значит, защита базовая

Примеры использования

• Установка на главном вводе в распределительном щите для подключения электросчётчика
• Интеграция в системы автоматического управления двигателем с контролем потребления тока
• Подключение к реле защиты от перегрузки на промышленном оборудовании
• Измерительные пункты в системах энергоаудита и мониторинга энергопотребления

Практические советы

• Проверьте диаметр шины перед установкой - она должна свободно проходить через окно 30 мм, но не иметь люфта больше 2–3 мм
• Обязательно замкните вторичную обмотку перед отключением нагрузки - размыкание под током опасно!
• Выбирайте кабели вторичной цепи сечением ≥1.5 мм2 и минимальной длиной - чтобы не превысить допустимую нагрузку 5 ВА
• При использовании нескольких трансформаторов в одной цепи следите за одинаковым направлением намотки - иначе произойдет компенсация сигналов
• Трансформатор тока ТШП-0.66 0.5S 300/5 5ВА, диаметр 30мм от DEKraft совместим с большинством современных измерителей - проверьте входное сопротивление прибора перед подключением
