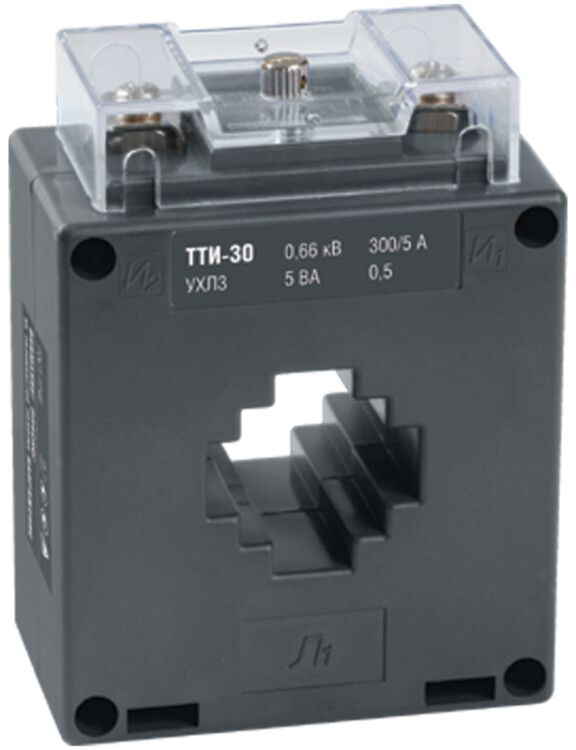

Трансформатор тока ТТИ-30 300/5А 5ВА без шины класс точности 0.5S - ITT20-3-05-0300 IEK

Трансформатор тока ТТИ-30 300/5А 5ВА класс точности 0.5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, устройствам защиты и системам автоматизации. Артикул itt20-3-05-0300 соответствует модели многовиткового трансформатора с окном, рассчитанному на длительную работу в условиях промышленного объекта.

Назначение и область применения

Трансформатор тока ТТИ-30 300/5А 5ВА класс точности 0.5S используется там, где требуется высокая точность измерения тока:

• в системах коммерческого учёта электроэнергии - для расчётов с потребителями;
• в схемах контроля и защиты оборудования - для подключения реле, микропроцессорных устройств и анализаторов качества сети;
• в промышленных щитах, распределительных устройствах, на входах силовых трансформаторов и в цепях больших нагрузок.

Подходит для установки в шкафах, панелях и на монтажных платах, где важна надёжность и соответствие нормативам.

Технические характеристики

• Первичный ток: 300 А - максимальный рабочий ток, который можно измерять без перегрузки.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов.
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов (от 1% до 120% от номинала), что важно для точного учёта даже при малых нагрузках.
• Вторичная мощность: 5 В·А - максимальная нагрузка, которую может питать трансформатор без потери точности; подходит для большинства современных счётчиков и реле.
• Рабочее напряжение: 660 В - допустимое напряжение изолирующей части, не влияющее на измеряемый ток.
• Конструкция: многовитковый (катушечный) тип - обеспечивает стабильность параметров и хорошую линейность.
• Защита: IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги - требует установки внутри закрытых корпусов.
• Срок службы: 25 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95% при 25C, подходит для помещений с умеренным климатом (склады, цеха, административные здания).

Совместимость и монтаж

Трансформатор тока ТТИ-30 имеет монтажное исполнение «с окном» и способ монтажа - на монтажную плату. Это значит:

• проводник проходит через центральное отверстие - не требует разрывов в цепи при установке;
• крепится на печатную плату или жёстко фиксируется в щите с помощью крепёжных элементов (не в комплекте);
• вторичные выводы - винтовые, позволяют легко подключить провода сечением до 2,5 мм2;
• обязательно соблюдать полярность при подключении вторичной цепи - пометки “L1” и “L2” должны совпадать с направлением тока.

Посадочный диаметр окна - не указан, но для токов 300 А он обычно составляет около 20–25 мм. Перед монтажом проверьте возможность протяжки кабеля через окно.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официально принятые нормы для трансформаторов тока в России.
• Имеет свидетельство об утверждении типа средств измерений - допущен к использованию в коммерческом учёте.
• Внесён в Госреестр средств измерений № 28139-12 - легализован для поверки и сертификации.
• Оснащён защитой от прикосновения - исключает риск поражения током при работе с оборудованием.
• Произведён с сертификацией - продукция IEK прошла испытания в аккредитованных лабораториях.

Преимущества

• Высокая точность класса 0.5S позволяет использовать его в системах учёта, где требуется минимальная погрешность даже при слабых нагрузках - идеально для офисов, ЖКХ, производств с переменными режимами работы.
• Долгий срок службы (25 лет) снижает затраты на замену и обслуживание.
• Катушечная конструкция обеспечивает стабильность параметров при колебаниях температуры и нагрузки.
• Соответствие госрегламентам делает его подходящим для официальных договоров с энергосбытом.
• Знак качества «Лучшее электрооборудование-2005» подтверждает историческую надёжность бренда IEK.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для импульсных или высокочастотных токов - только для синусоидального тока 50 Гц.
• Вторичная мощность 5 В·А ограничивает количество подключаемых приборов - нельзя запитывать одновременно несколько дорогих анализаторов без проверки суммарной нагрузки.
• Требуется обязательное замыкание вторичной цепи - при размыкании во время работы возможен пробой изоляции и повреждение приборов.
• Не подходит для измерения постоянного тока - только переменный.

Примеры использования

• Установка вводного трансформатора тока в распределительном щите 0,4 кВ на предприятии с нагрузкой ~300 А.
• Подключение к цифровому счётчику электроэнергии в офисном здании для формирования отчётности по расходу.
• Интеграция в систему автоматического управления насосной станцией - для отслеживания тока и аварийного отключения.
• Монтаж в щитах тепловых пунктов, где необходим точный учёт энергопотребления для оплаты.

Практические советы

• Перед монтажом убедитесь, что ток в цепи отключен - работа под напряжением опасна!
• Проверьте, чтобы проводник проходил точно по центру окна - смещение вызывает погрешность измерения.
• Не используйте вторичные провода длиннее 50 метров без компенсации сопротивления - потеря сигнала может нарушить точность.
• При подключении нескольких приборов к одному трансформатору - просуммируйте их полные мощности. Общий показатель не должен превышать 5 В·А.
• Для периодической поверки сохраняйте сертификат и данные из Госреестра - они нужны для оформления документов.
• Трансформатор тока ТТИ-30 300/5А 5ВА класс точности 0.5S от IEK - один из немногих моделей, которые можно применять в коммерческих схемах без дополнительной калибровки после установки.
