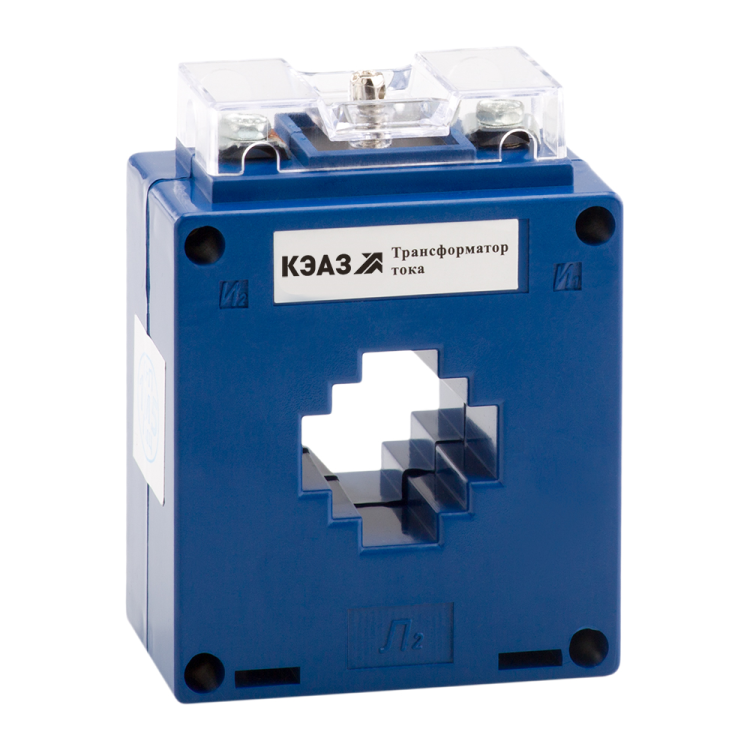

Трансформатор тока ТТК-30 300/5А кл. точн. 0.5S 5В.А измерительный УХЛ3 КЭАЗ 219651

Трансформатор тока измерительный ТТК-30 300/5А-5ВА-0,5S-УХЛ3 - устройство для точного измерения переменного тока до 300 А в цепях с напряжением до 1000 В. Применяется в системах учёта энергии, релейной защите и контроля нагрузки. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-30 300/5А-5ВА-0,5S-УХЛ3 преобразует большой первичный ток (300 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счётчиков, амперметров, реле защиты. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ. Обеспечивает высокую точность измерений даже при малых нагрузках благодаря классу точности 0,5S.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - допустимая погрешность +-0,5% в широком диапазоне нагрузок, включая низкие значения тока
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - позволяет использовать в сетях до 1 кВ
• Диаметр отверстия: 25 мм - проход для провода или шины
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах не выйдет из строя до 10-кратного превышения номинала
• Подключение вторичной обмотки: винтовые зажимы
• Способ монтажа: на монтажную плату через окно (без крепления болтами)

Совместимость и монтаж

Трансформатор тока измерительный ТТК-30 300/5А-5ВА-0,5S-УХЛ3 имеет оконную конструкцию - провод или шина проходят через центральное отверстие диаметром 25 мм. Монтируется на специальную монтажную плату или DIN-рейку с креплением корпуса. Вторичная обмотка подключается через винтовые зажимы - используйте медные провода сечением не менее 1,5 мм2. Нагрузка на вторичную обмотку не должна превышать 5 В·А - иначе возрастёт погрешность. Не допускается разрыв цепи вторичной обмотки во время работы - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-30 300/5А-5ВА-0,5S-УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Защищает от случайного прикосновения к токоведущим частям. Имеет фактор ограничения перенапряжения FS 10 - обеспечивает отказоустойчивость при кратковременных перегрузках. Для безопасности обязательно соблюдайте правило: вторичная цепь всегда должна быть замкнута на нагрузку или накоротко.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта электроэнергии
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при авариях
• Климатическое исполнение УХЛ3 - надёжна в условиях холодных и влажных помещений
• Оконная конструкция - удобна для монтажа на уже установленные шины
• Винтовое подключение - прочное и проверенное соединение

Ограничения применения

• Не предназначен для постоянной работы при токе выше 300 А - возможны перегрев и потеря точности
• Степень защиты IP20 - нельзя применять в открытых, сырых или запылённых местах без дополнительной защиты
• Запрещено работать с разомкнутой вторичной обмоткой - создаёт опасное напряжение до нескольких киловольт
• Нагрузка свыше 5 В·А приводит к увеличению погрешности - не подключайте более двух приборов одновременно без расчёта суммарной нагрузки
• Не используется в цепях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Установка в щитах управления на шине 300 А для подключения электронного счётчика
• Интеграция в системы автоматизации на конвейерах с большими токами
• Контроль нагрузки на силовых трансформаторах в промышленных объектах
• Системы релейной защиты двигателей с номиналом 300 А

Практические советы

• Выбирайте ТТК-30 300/5А-5ВА-0,5S-УХЛ3, когда нужна точность измерений при слабых нагрузках - например, ночью или в режиме холостого хода
• Проверьте диаметр шины перед монтажом - он должен быть меньше 25 мм, чтобы свободно войти в окно
• При подключении нескольких приборов (счётчики, реле) просуммируйте их потребляемую мощность - она не должна превышать 5 В·А
• Обязательно закорачивайте вторичные выводы перед отключением приборов - это предотвращает пробой изоляции
• Для длительной эксплуатации в помещениях с высокой влажностью рекомендуется дополнительно герметизировать места подключения
