Трансформатор тока ТШП-0,66 0,5S 300/5 5ВА, диаметр 40мм | 50107DEK Dekraft APC

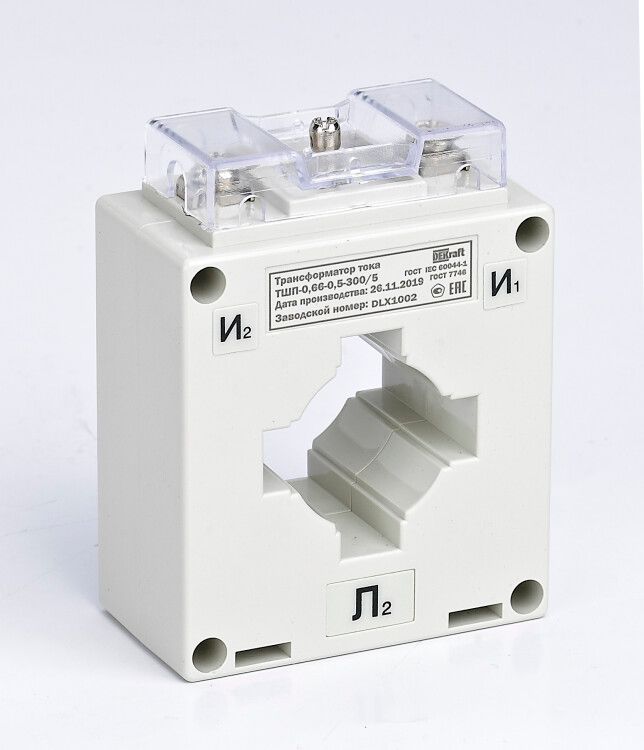

Трансформатор тока ТШП-0.66 0.5S 300/5 5ВА, диаметр 40мм от DEKraft предназначен для измерения и передачи тока в цепях переменного тока 50 Гц с номинальным напряжением до 660 В. Устройство используется в системах учета, защиты и автоматизации, где требуется высокая точность и надежность. Артикул 50107dek соответствует серийному решению DEKraft для шинных установок.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 300/5 5ВА, диаметр 40мм преобразует большой первичный ток (до 300 А) в безопасный вторичный ток (5 А) для подключения измерительных приборов: счетчиков электроэнергии, реле защиты, амперметров и других устройств. Применяется в распределительных щитах, на вводах оборудования, в промышленных сетях с шинными проводниками. Подходит для объектов с высокими требованиями к точности - энергообъекты, заводы, ТЭЦ, коммунальные системы.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 300 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - повышенная точность при малых токах (включая перегрузки до 120%)
• Номинальная вторичная мощность: 5 ВА - позволяет подключить один измерительный прибор или несколько при условии суммарной нагрузки ≤5 ВА
• Диаметр окна: 40 мм - проход для шины или кабеля
• Конструкция: шинный тип, монтаж через окно без разрыва цепи
• Подключение вторичной обмотки: винтовые зажимы
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения: FS 5 - предельный ток, при котором сохраняется точность, равен 5×номинальному вторичному току (25 А)
• Материал корпуса: огнестойкий, самозагасающий

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 300/5 5ВА, диаметр 40мм устанавливается на шину или жилу с внешним диаметром до 40 мм. Монтаж выполняется без отключения питания - достаточно раздвинуть шину и поместить трансформатор вокруг неё. Крепление фиксируется за счет плотного контакта с шиной. Для подключения вторичной цепи используются винтовые зажимы - рекомендуется использовать медные провода сечением 1–2.5 мм2. Обязательно замыкание вторичной обмотки во время работы - разрыв цепи может вызвать опасное повышение напряжения.

Безопасность и стандарты

Устройство имеет защиту от случайного прикосновения к токоведущим частям. Соответствует требованиям ГОСТ Р 8.698-2014 и международным нормам IEC 61869. Сертифицирован для применения в России и странах ЕАЭС. Корпус выполнен из материалов, не поддерживающих горение, что снижает риск возгорания при аварийных режимах.

Преимущества

• Высокая точность класса 0.5S - гарантирует корректную работу счетчиков даже при низких нагрузках
• Стабильная работа при температурных колебаниях и длительных перегрузках
• Низкие потери мощности - минимальное влияние на основную цепь
• Простота установки - не требует демонтажа шины
• Надежная изоляция и защита от внешнего воздействия

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещено работать с разомкнутой вторичной обмоткой - возможен пробой изоляции и выход из строя
• Максимальная вторичная нагрузка - 5 ВА. Подключение нескольких приборов допустимо только при совокупной мощности ≤5 ВА
• Не рассчитан на установку на кабели с диаметром более 40 мм - требуется проверка габарита шины перед монтажом
• Не предназначен для использования вне помещений без дополнительной защиты от влаги и пыли

Примеры использования

• Установка на главную шину вводного автомата в распределительном щите предприятия
• Подключение к счетчику активной энергии в цеховой сети 380/220 В
• Измерение тока в системе управления конвейера или насосной станции
• Работа в составе релейной защиты для отключения при перегрузке

Практические советы

• Перед установкой проверьте диаметр шины - он должен точно входить в окно 40 мм. Недопустимы люфты или принудительное сдавливание.
• При подключении вторичной цепи используйте качественные провода и затягивайте винты усилием 0.5–0.7 Нм - недостаточное или чрезмерное усилие снижают контакт.
• Никогда не оставляйте вторичную обмотку разомкнутой - даже при отключенном оборудовании. Перед обслуживанием закоротите выводы.
• Для точного учета выбирайте трансформатор с классом 0.5S, а не 0.5 - он лучше работает при малых токах, характерных для ночного потребления.
• Проверяйте целостность изоляции и отсутствие трещин в корпусе ежегодно - особенно после аварийных отключений.
