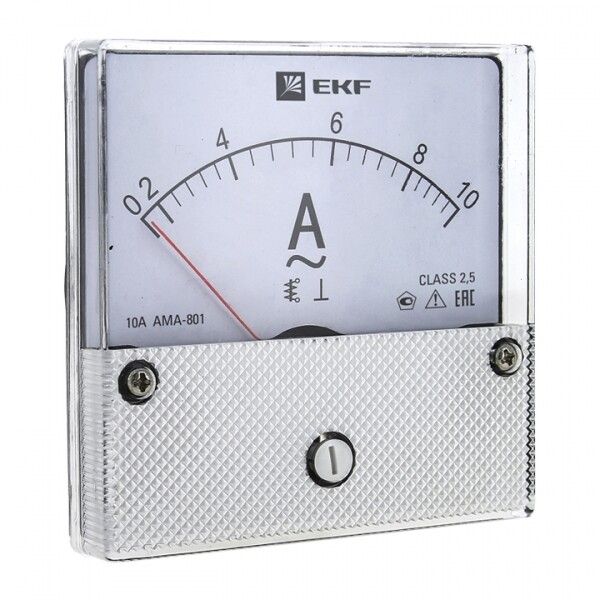

Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 50А прям. подкл. EKF am-a801-50/ama-801-50

Амперметр аналоговый на панель 80×80 мм с круглым вырезом и прямым подключением EKF (артикулы am-a801-50 и ama-801-50) предназначен для визуального контроля силы тока в однофазных сетях переменного тока до 50 А. Устройство из серии PROxima рассчитано на установку в распределительных щитах промышленных и бытовых объектов.

Назначение и область применения

Амперметр аналоговый на панель 80×80 мм EKF используется для наблюдения за нагрузкой в реальном времени. Подходит для мониторинга тока в силовых цепях: автоматических выключателях, контакторах, частотных преобразователях, групповых щитах. Применяется в промышленных установках, ЖЭКах, офисных зданиях, складах и других объектах с закрытыми электрощитовыми комнатами.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 50 А - максимальное значение, которое можно измерить без внешних трансформаторов
• Рабочее напряжение: до 380 В
• Класс точности: 2.5 - допустимая погрешность +-2,5% от верхнего предела измерения
• Измерительная система: магнитомягкое железо - надёжная механическая система без электроники
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимума
• Степень защиты: IP20/IP50 - защита от прикосновения к токоведущим частям и ограниченной пыли; не герметичен
• Способ подключения: прямое включение в силовую цепь - провода подводятся напрямую к клеммам прибора
• Потеря мощности: 0 Вт - устройство не потребляет активную энергию из сети
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Модульная ширина: 5 модулей - совместим с DIN-рейкой стандартной ширины 17,5 мм
• Нормативный документ: ГОСТ 8711-93 - соответствует требованиям к аналоговым приборам

Совместимость и монтаж

Амперметр аналоговый на панель 80×80 мм EKF монтируется через круглый вырез диаметром 50–52 мм в стенке электрощита. Крепление осуществляется с помощью фиксирующего кольца с резьбой. Для подключения используются два провода: вход и выход - они последовательно встраиваются в одну из фаз цепи. Монтажная плата не требуется - прибор устанавливается прямо в панель. Не рекомендуется использовать в щитах с высокой степенью запыления или влажностью выше нормы - IP20 не обеспечивает защиту от брызг воды.

Безопасность и стандарты

Амперметр аналоговый на панель 80×80 мм EKF сертифицирован и соответствует ГОСТ 8711-93. Конструкция исключает доступ к токоведущим элементам при установленном корпусе. Напряжение 380 В позволяет применять прибор в трёхфазных системах, но только в одной фазе - прибор однополюсный. Сертификация подтверждает соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Простота и надёжность - нет электроники, не требует питания, не ломается от перегрузок
• Чёткий визуальный сигнал - стрелка легко читаема даже при плохом освещении
• Высокая долговечность - механическая система служит десятки лет при правильной эксплуатации
• Нулевое энергопотребление - не влияет на работу цепи
• Совместимость с типовыми щитами - стандартный размер 80×80 мм подходит для большинства готовых решений

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC)
• Нельзя использовать во влажных средах (бани, холодильники, улица) - IP20 не защищает от влаги
• Не поддерживает удалённый мониторинг - показания видны только визуально
• Точность класса 2.5 недостаточна для точных лабораторных замеров - только для контроля нагрузки
• Запрещено подключать параллельно - всегда последовательно в фазу

Примеры использования

• Контроль тока на входе в групповой щит квартиры
• Наблюдение за нагрузкой двигателя насоса в системе водоснабжения
• Мониторинг тока в цепи конвейера на заводе
• Фиксация перегрузки в распределительном щите административного здания

Практические советы

• При монтаже проверьте диаметр выреза - он должен быть 50–52 мм, чтобы плотно вошёл фланец прибора
• Подключайте провода строго к клеммам, помеченным “L” и “OUT”, соблюдая полярность - хотя AC, порядок важен для корректной работы механизма
• Не затягивайте клеммы слишком сильно - медные провода могут деформироваться
• Если ток в цепи часто превышает 50 А - используйте трансформатор тока, иначе прибор выйдет из строя
• Для удобства чтения устанавливайте прибор на уровне глаз - оптимальная высота 1,2–1,5 м от пола
