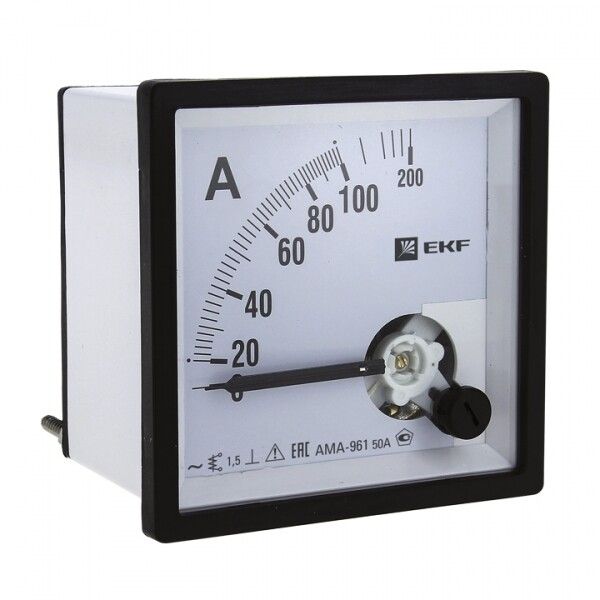

Амперметр аналоговый AM-A961 на панель 96х96 квадрат. вырез 50А прям. подкл. EKF am-a961-50/ama-961-50

Амперметр аналоговый на панель 96×96 от EKF, артикул ama-961-50, предназначен для визуального контроля силы тока в сетях переменного тока до 50 А. Устройство монтируется прямо в щитовое оборудование и обеспечивает надёжную работу в условиях промышленной автоматизации и бытовой электросети.

Назначение и область применения

Амперметр аналоговый на панель 96×96 (ama-961-50) используется для постоянного наблюдения за нагрузкой в однофазных цепях переменного тока. Подходит для установки в распределительных щитах, панелях управления, станционном оборудовании и других местах, где требуется оперативный визуальный контроль тока. Применяется в промышленных цехах, ЖЭКах, офисных зданиях и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 50 А - максимальный измеряемый ток, выше которого возможна перегрузка прибора;
• Тип тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц;
• Класс точности: 1.5 - допустимая погрешность +-1,5 % от верхнего предела измерения (при 50 А - макс. ошибка 0,75 А);
• Измерительная система: магнитомягкое железо - механическая система, устойчивая к помехам, но чувствительная к внешним магнитным полям;
• Угол отклонения стрелки: 90° - ограниченный угол шкалы, что снижает детализацию показаний в нижней части диапазона;
• Рабочее напряжение: до 380 В - устройство рассчитано на использование в сетях с этим уровнем напряжения;
• Степень защиты: IP20/IP50 - защита от доступа пальцев и крупных предметов, пылевлагозащита минимальная - не влажные или запылённые среды вне корпуса;
• Потеря мощности: 0 Вт - прибор не потребляет активной энергии из измеряемой цепи;
• Климатическое исполнение: УХЛ4 - можно использовать в помещении с температурой от −25C до +40C и относительной влажностью до 80%;
• Монтажная ширина: 6 модулей - соответствует стандартному шагу DIN-рейки, хотя монтируется через вырез в панели;
• Подключение: прямое - провода подключаются напрямую к клеммам прибора, минуя трансформаторы тока.

Совместимость и монтаж

Амперметр analogovyy na panel' 96x96 ama-961-50 устанавливается в подготовленный квадратный вырез 96×96 мм в стенке щита. Для монтажа используются два фиксирующих болта сзади устройства. Клеммы расположены на задней панели - подходят для медных проводов сечением до 4 мм2. Напряжение питания не требуется - прибор питается от измеряемого тока. Совместим с любыми щитами, имеющими стандартный вырез указанного размера. Не совместим с системами, требующими удалённого вывода сигнала (например, SCADA).

Безопасность и стандарты

• Соответствует ГОСТ 8711-93 - нормативу для аналоговых электроизмерительных приборов;
• Прошёл сертификацию - имеет подтверждение безопасности согласно требованиям РФ;
• Не содержит опасных компонентов - безопасен для эксплуатации в соответствии с правилами Электроустановочных работ (ПУЭ).

Преимущества

• Нет необходимости во внешнем питании - работает исключительно за счёт измеряемого тока;
• Высокая отказоустойчивость - механический принцип действия делает прибор устойчивым к скачкам напряжения и импульсным помехам;
• Чёткая визуальная индикация - ярко окрашенная шкала и широкая стрелка обеспечивают удобство считывания даже при плохом освещении;
• Закрытая конструкция - внутренние элементы защищены от воздействия окружающей среды внутри щита;
• Совместим с серией PROxima - позволяет унифицировать оформление щитового оборудования.

Ограничения применения

• Не подходит для измерения постоянного тока - только AC;
• Недоступен для замера токов свыше 50 А - при превышении возможен выход из строя;
• IP20/IP50 недостаточно для открытых площадок, сырых помещений или высокой запылённости - необходимо наличие герметичного корпуса щита;
• Нет возможности подключения к системам сбора данных - только визуальное наблюдение;
• Ограниченный угол шкалы (90°) затрудняет точное определение малых значений тока ниже 10 А.

Примеры использования

• Контроль тока насоса в системе водоснабжения;
• Наблюдение за нагрузкой на группу розеток в административном здании;
• Фиксация рабочего тока двигателя на конвейере в цеху;
• Мониторинг входящего тока в этажном распределительном щите многоквартирного дома.

Практические советы

• Обязательно проверьте посадочные размеры выреза - он должен точно соответствовать 96×96 мм, иначе прибор не будет плотно установлен;
• При подключении используйте качественные клеммы и хорошо затяните контакты - слабый контакт вызывает нагрев и неверные показания;
• Не устанавливайте рядом с источниками сильного магнитного поля (трансформаторы, катушки) - это влияет на точность магнитомягкой системы;
• Для измерения токов более 50 А используйте амперметры с трансформаторами тока - этот прибор нельзя применять с ШТТ;
• Проверяйте соответствие напряжения сети - прибор рассчитан на 380 В, но не является измерителем напряжения - его задача только ток.
