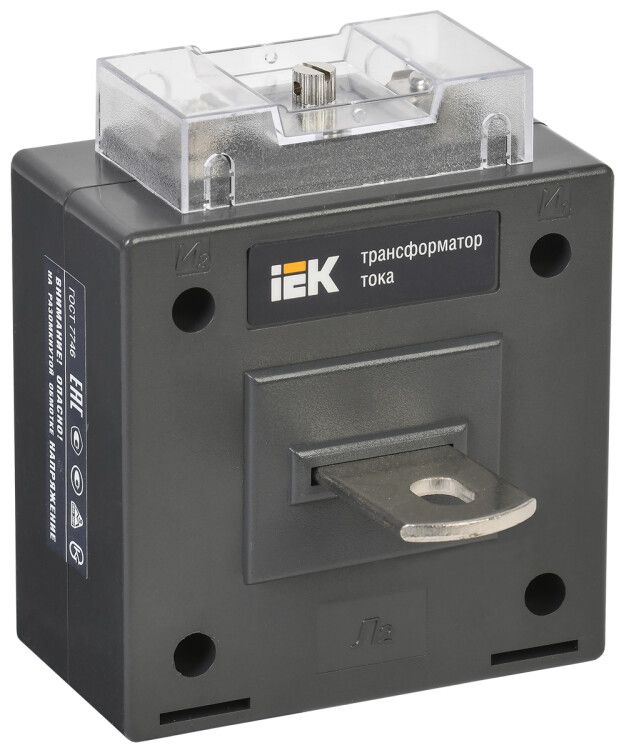

Трансформатор тока ТТИ-А 20/5А с шиной 5ВА класс точности 0.5 - ITT10-2-05-0020 IEK

Трансформатор тока ТТИ-А 20/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt10-2-05-0020 соответствует модели с катушечным исполнением и винтовым подключением, подходящей для установки на шину.

Назначение и область применения

Трансформатор тока ТТИ-А 20/5А 5ВА класс точности 0.5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 20 А) в безопасный уровень (5 А), который можно подключить к счётчикам, реле защиты, контроллерам и другим измерительным приборам. Применяется в распределительных щитах, на подстанциях, в промышленных объектах и жилых комплексах, где требуется точный контроль нагрузки.

Технические характеристики

• Номинальный первичный ток: 20 А — максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А — выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальная мощность: 5 В·А — предельная нагрузка на вторичную обмотку, которую нельзя превышать;
• Класс точности: 0.5 — погрешность измерения не более ±0,5% в рабочем диапазоне;
• Рабочее напряжение: 660 В — максимальное напряжение сети, для которой допустима установка;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Исполнение: катушечный — форма корпуса позволяет надеть трансформатор на шину без разрывания цепи;
• Подключение вторичной обмотки: винтовые зажимы — удобны для многожильных проводов и обеспечивают надёжный контакт;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C и в условиях повышенной влажности;
• Срок службы: 25 лет — рассчитан на длительную эксплуатацию без замены;
• Сертификация: да — имеет свидетельство об утверждении типа средств измерений (№ 28139-12) и соответствие ГОСТ 7746 и ТУ 3414-001-18461115-2006.

Совместимость и монтаж

Трансформатор тока ТТИ-А 20/5А 5ВА класс точности 0.5 монтируется на шину с помощью монтажного исполнения “с шиной”. Подходит для сборки в силовые щиты с медными или алюминиевыми шинами. Диаметр шины должен соответствовать внутреннему проходному отверстию — проверьте его в спецификации производителя. Вторичная обмотка подключается через винтовые клеммы: используйте провода сечением до 2,5 мм². Перед монтажом обязательно отключите питание. Никогда не оставляйте вторичную обмотку разомкнутой во время работы — это вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока ТТИ-А 20/5А 5ВА класс точности 0.5 соответствует ГОСТ 7746 и внесён в Госреестр средств измерений. Защита от прикосновения обеспечена конструкцией корпуса — доступ к токоведущим элементам невозможен при установленном состоянии. Сертифицирован для использования в сетях переменного тока до 660 В. Соответствует требованиям безопасности для оборудования в помещениях с ограниченным доступом (класс защиты IP20).

Преимущества

• Высокий класс точности 0.5 гарантирует достоверность показаний счётчиков и снижает риск споров по оплате электроэнергии;
• Катушечная конструкция позволяет установить трансформатор без демонтажа шины — экономит время при модернизации;
• Винтовое подключение надёжно фиксирует провода, исключает перегрев и окисление контактов;
• Срок службы 25 лет и сертификаты подтверждают долговечность и соответствие нормам;
• Произведён в соответствии с российскими стандартами — легко найти запчасти и сервисное обслуживание.

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50–60 Гц;
• Запрещено использовать при нагрузке выше 5 В·А — превышение вызывает искажение сигнала и перегрев;
• IP20 не защищает от влаги и пыли — не устанавливайте в открытых или сырых местах без дополнительной защиты;
• Не рекомендован для импульсных или несинусоидальных токов — возможны погрешности измерения;
• Требуется соблюдение полярности при подключении вторичной обмотки — неверная фазировка влияет на показания счётчика.

Примеры использования

• Установка в этажных щитках жилых домов для подключения интеллектуальных счётчиков;
• Интеграция в системы автоматического управления насосами и компрессорами на заводах;
• Монтаж в распределительных пунктах для контроля нагрузки на линии освещения;
• Обновление старых систем учёта — замена аналоговых приборов на цифровые с сохранением существующих шин.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 20 А — иначе трансформатор будет работать вне зоны точности;
• Выбирайте вторичную нагрузку (счётчики, реле) так, чтобы суммарная мощность не превышала 5 В·А — лучше брать с запасом 20%;
• При использовании нескольких трансформаторов на одной шине следите за расстоянием между ними — они не должны касаться друг друга;
• После монтажа проверьте целостность цепи вторичной обмотки тестером — разомкнутая цепь опасна!
• Для точного учёта в коммерческих схемах используйте только трансформаторы, внесённые в госреестр — ТТИ-А 20/5А 5ВА класс точности 0.5 с артикулом itt10-2-05-0020 полностью соответствует этому требованию.
