Трансформатор тока ТОП-0,66 0,5 20/5 5ВА | 50170DEK Dekraft APC

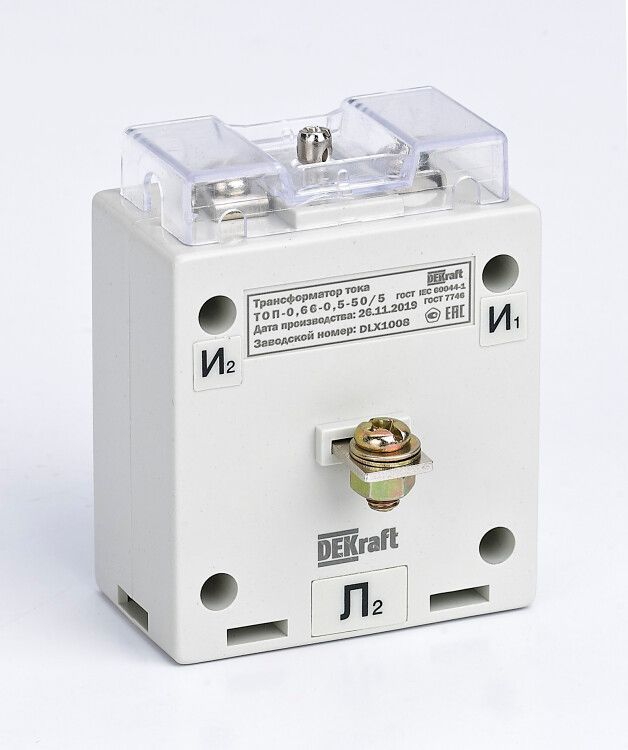

Трансформатор тока ТОП-0.66 0.5 20/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с многовитковой катушкой и винтовым подключением подходит для установки на шины в распределительных щитах.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 20/5 5ВА используется для преобразования больших значений тока в безопасные, стандартизированные уровни — 20 А на первичной стороне становятся 5 А на вторичной. Это позволяет подключать измерительные приборы без прямого контакта с силовой цепью. Применяется в системах учета электроэнергии, автоматизации и защите оборудования в сетях переменного тока 50 Гц. Подходит для установки в щитах управления, на вводах, в цепях питания двигателей, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный первичный ток: 20 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 4:1 (20/5)
• Класс точности: 0.5 — допустимая погрешность не более ±0,5% при номинальной нагрузке
• Номинальное напряжение: 660 В
• Номинальная вторичная полная мощность: 5 ВА — максимальная нагрузка, которую можно подключить к вторичной обмотке
• Количество вторичных обмоток: одна
• Монтажное исполнение: с шиной — устанавливается прямо на проводник без разрыва цепи
• Тип конструкции: многовитковый (катушечный) — повышает точность при малых токах
• Вторичное подключение: винтовые зажимы — надежное и удобное для подключения проводов сечением до 2,5 мм²
• Фактор ограничения перенапряжения: FS 5 — при КЗ на вторичной стороне напряжение не превысит 5×Uном, что снижает риск пробоя изоляции
• Защита от прикосновения: да — корпус закрыт, исключает случайный контакт с токоведущими частями
• Материал корпуса: огнестойкий — соответствует требованиям пожарной безопасности

Совместимость и монтаж

ТОП-0.66 0.5 20/5 5ВА монтируется на одиночную шину или жилу с диаметром до 18–20 мм. Установка выполняется без отключения питания — достаточно раздвинуть фиксаторы, поместить шину внутрь и зафиксировать. Винтовые зажимы на выходе позволяют подключить медные провода сечением 0,5–2,5 мм². Для работы требуется замкнутая вторичная цепь — разрыв цепи во время работы опасен! Обязательно используйте перемычку или тестовый блок при обслуживании. Совместим с большинством современных измерительных приборов, рассчитанных на входной ток 5 А.

Безопасность и стандарты

Трансформатор тока ТОП-0.66 0.5 20/5 5ВА сертифицирован и соответствует требованиям ГОСТ Р 52791-2007 и международному стандарту IEC 61869. Конструкция обеспечивает защиту от прикосновения (IP20), предотвращает возгорание благодаря огнестойкому корпусу. Фактор FS 5 гарантирует, что при аварийном размыкании вторичной цепи напряжение не выйдет за безопасные пределы. Работает в температурном диапазоне от –25°C до +40°C.

Преимущества

• Высокая точность класса 0.5 — идеально для коммерческого учета энергии
• Устойчивость к перегрузкам — сохраняет параметры даже при кратковременных скачках тока
• Минимальные потери мощности — эффективнее аналогов с меньшей номинальной нагрузкой
• Стабильная работа при колебаниях температуры и влажности
• Интеграция в существующую инфраструктуру — совместим с типовыми щитами и приборами

Ограничения применения

• Не применяется в цепях постоянного тока — работает только с переменным током 50 Гц
• Вторичная цепь должна быть всегда замкнута — разрыв вызывает опасное перенапряжение и повреждение изоляции
• Максимальная нагрузка — 5 ВА. Подключение нескольких приборов требует расчета суммарной мощности
• Не предназначен для установки вне помещений — не имеет IP-защиты выше IP20
• Работает только при токе от 10% номинала (2 А); ниже этого значения точность снижается

Примеры использования

• Подключение к электросчетчикам в распределительных щитах промышленных объектов
• Измерение тока в цепях питания насосов, компрессоров и конвейеров
• Обеспечение сигнала для реле перегрузки и дифференциальной защиты
• Мониторинг потребления в системах АСКУЭ
• Использование в качестве эталона для поверки других измерительных устройств

Практические советы

• Перед монтажом проверьте диаметр шины — он должен свободно проходить через окно трансформатора (не более 20 мм)
• Никогда не оставляйте вторичную обмотку разомкнутой — даже на секунду!
• При подключении нескольких приборов сложите их мощности: если каждый потребляет 1,5 ВА, то три — уже 4,5 ВА, что допустимо. Четвертый — превысит лимит.
• Используйте клеммники или тестовые блоки для быстрого отключения приборов без вскрытия цепи
• Проверяйте целостность изоляции и состояние винтовых зажимов при плановом обслуживании
• ТОП-0.66 0.5 20/5 5ВА от DEKraft — оптимальный выбор для замены старых моделей типа ТО-0,66, особенно где важна точность и надежность
