Трансформатор тока ТОП-0.66 5В.А 0.5 50/5 Кострома ОС0000066240 ФКУ ИК-1 (Кострома)

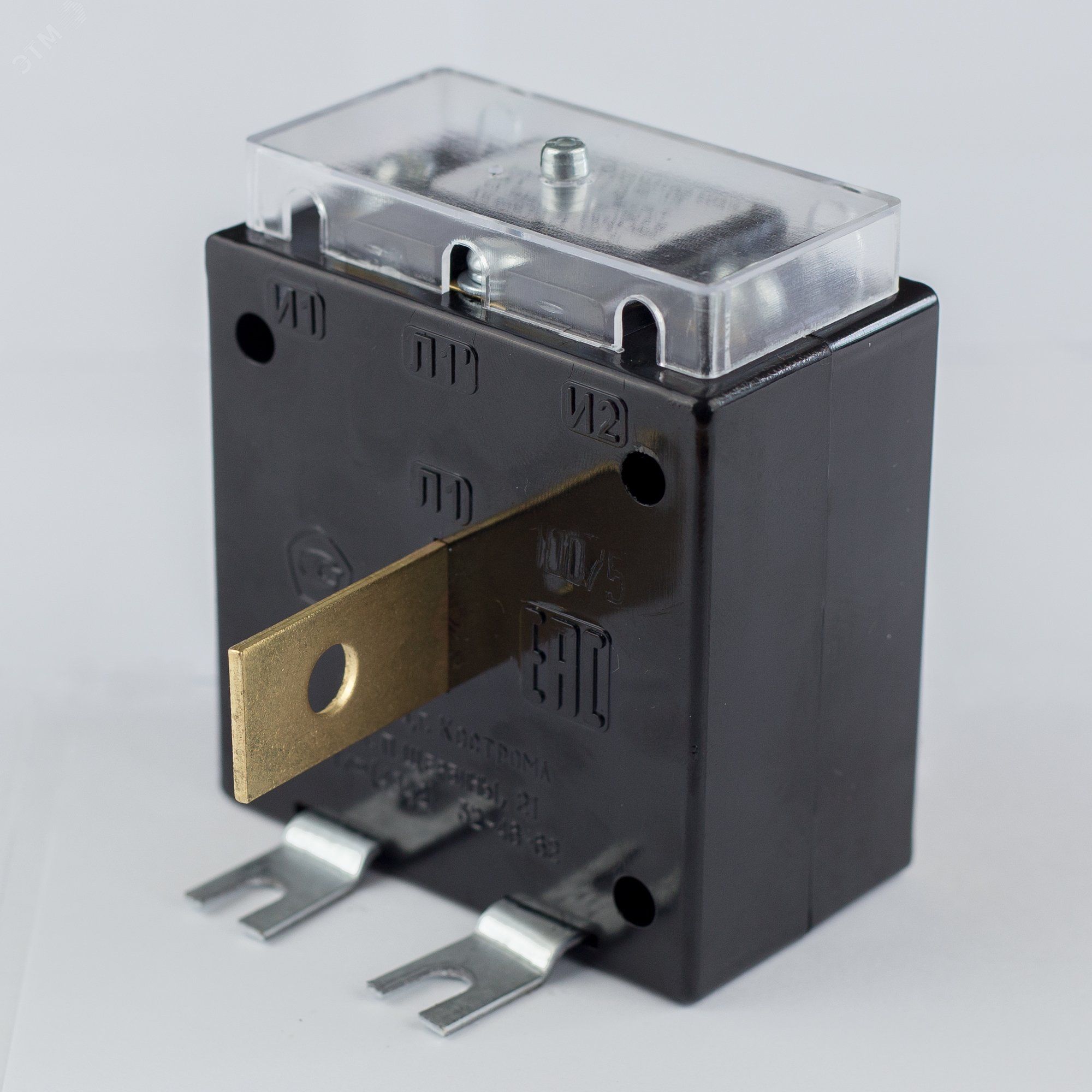

Трансформатор тока ТОП 0,66 5 ВА 0,5 50/5 предназначен для точного измерения больших токов путём их снижения до безопасного уровня - 5 А - для подключения измерительных приборов и устройств защиты. Этот трансформатор тока используется в энергосистемах с напряжением до 0,66 кВ и выпускается Костромским ФКУ ИК-1 под артикулом ос0000066240.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 50/5 служит для преобразования высоких значений первичного тока (до 50 А) в стандартный вторичный ток 5 А. Это позволяет использовать обычные измерительные приборы - амперметры, счетчики, реле защиты - без риска перегрузки. Применяется в распределительных щитах, на вводах объектов, в системах автоматизации и релейной защиты электроустановок напряжением до 0,66 кВ.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Номинальный первичный ток: 50 А
• Номинальный вторичный ток: 5 А
• Номинальная мощность: 5 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при нагрузках в пределах допустимых
• Тип: проходной, одновитковый - монтируется прямо на проводе без разрыва цепи

Совместимость и монтаж

Трансформатор тока ТОП 0,66 5 ВА 0,5 50/5 устанавливается на шину или кабель с диаметром, соответствующим внутреннему отверстию сердечника. Посадочный диаметр рассчитан на провода до 18–20 мм2 (обычно медные жилы сечением до 25 мм2). Монтаж выполняется без размыкания цепи - достаточно просунуть фазный провод через центральное отверстие. Вторичная обмотка обязательно должна быть замкнута на нагрузку (измерительный прибор или реле); холостой ход недопустим - возможен пробой изоляции и выход из строя.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 52973-2008 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между высоковольтной цепью и измерительными приборами, что исключает риск поражения током при работе с оборудованием. Защита корпуса - IP00; требует установки внутри закрытых щитов или камер.

Преимущества

• Высокий класс точности 0,5 - идеален для учёта электроэнергии и контроля качества сети
• Малые потери мощности - всего 5 ВА - снижают нагрев и повышают эффективность системы
• Простая установка благодаря проходному исполнению - не требуется демонтаж проводов
• Стандартный выход 5 А совместим со всеми типовыми измерительными приборами и реле

Ограничения применения

• Не предназначен для работы при постоянном токе - работает только на переменном токе частотой 50 Гц
• Запрещено оставлять вторичную обмотку разомкнутой во время работы - это вызывает опасное повышенное напряжение
• Работает только при температуре окружающей среды от –25C до +40C
• Не рекомендован для установки вне помещений без дополнительной защиты от влаги и механических воздействий

Примеры использования

• Подключение к электросчётчикам в распределительных щитах многоквартирных домов
• Защита двигателей и компрессоров через реле перегрузки
• Автоматизация технологических линий на заводах с контролем потребления тока
• Мониторинг нагрузки на вводах в административные здания и торговые центры

Практические советы

• Перед монтажом проверьте, чтобы провод подходящего сечения свободно проходил через центральное отверстие трансформатора тока ТОП 0,66 5 ВА 0,5 50/5 - не используйте силу, чтобы не повредить сердечник
• Обязательно подключите вторичную цепь перед включением питания - даже на несколько секунд разрыв может вывести прибор из строя
• Выбирайте нагрузку на вторичной стороне в пределах 5–100% от номинала (5 ВА): слишком малая нагрузка снижает точность, слишком большая - вызывает перегрев
• Для длительной эксплуатации следите за состоянием контактов на выводах - окисление увеличивает переходное сопротивление и влияет на показания приборов
