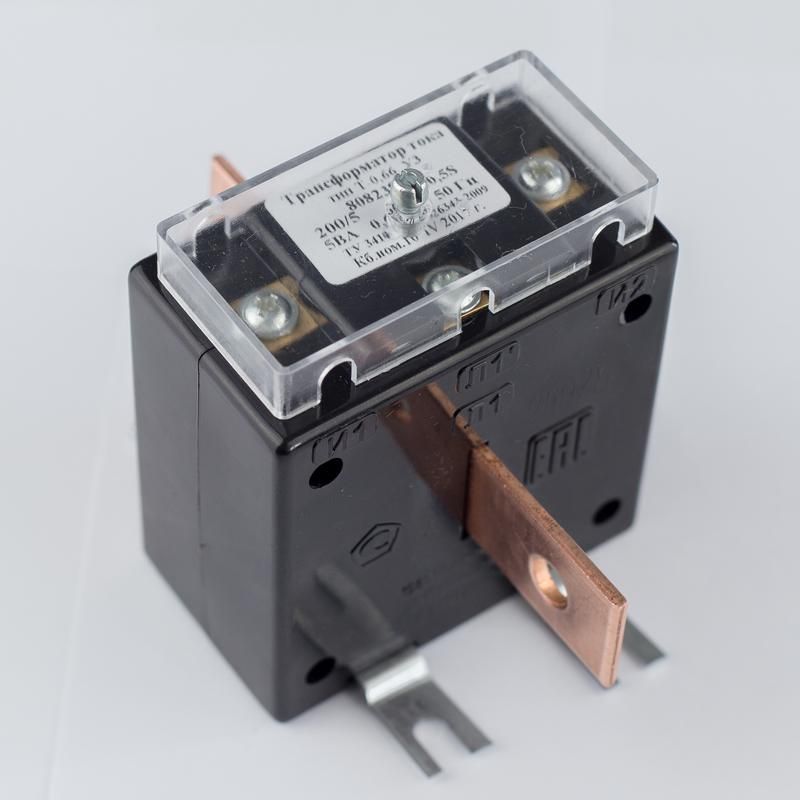

Трансформатор тока Т-0.66 200/5А кл. точн. 0.5S 5В.А Кострома ОС0000002202 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 200/5 А класс точности 0.5S 5 ВА - устройство для безопасного измерения больших токов в сетях до 660 В. Применяется в системах учёта энергии и релейной защиты. Производится компанией Костромское ФКУ ИК-1, артикул ос0000002202.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 200/5 А класс точности 0.5S 5 ВА предназначен для снижения значений тока с высоких уровней (до 200 А) до стандартизированного уровня 5 А. Это позволяет подключать к нему измерительные приборы - амперметры, счетчики, реле защиты - без риска повреждения оборудования. Устройство используется в распределительных щитах, на вводах в здания, на участках с большими нагрузками: промышленные цеха, насосные станции, системы автоматизации.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный рабочий ток, который можно измерять через устройство.
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, совместимый с большинством промышленных приборов.
• Напряжение изоляции: 660 В - допустимое напряжение сети, где применяется трансформатор.
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности.
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (от 1% от номинала). Подходит для коммерческого учёта энергии.
• Коэффициент безопасности FS 10: при аварийном токе (например, КЗ) трансформатор выдерживает перегрузку в 10 раз от номинала без повреждения и сохраняет работоспособность после нормализации режима.
• Количество вторичных обмоток: одна - подходит для подключения одного прибора или группы последовательно соединённых приборов (при суммарной нагрузке ≤5 В·А).
• Исполнение: однофазный, монтаж на шину - устанавливается прямо на токоведущую шину без дополнительных креплений.
• Присоединение вторичной обмотки: винтовое - надёжное и проверенное соединение проводов сечением до 4 мм2.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 200/5 А класс точности 0.5S 5 ВА монтируется на шину с габаритами, соответствующими его внутреннему проходному отверстию. Для правильной установки необходимо, чтобы шина имела форму и размер, позволяющие плотно войти в корпус трансформатора. Монтаж выполняется при отключенном питании. После фиксации на шине к винтовым клеммам подключаются провода от измерительных приборов. Обязательно соблюдать полярность: вход L1 и выход L2 должны быть направлены по направлению тока. Вторичную цепь нельзя размыкать во время работы - это вызывает опасное повышенное напряжение!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 200/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует требованиям ГОСТ Р 8.699–2014 и ГОСТ 7746–2015. Конструкция обеспечивает электрическую изоляцию между первичной и вторичной цепями. Коэффициент безопасности FS 10 гарантирует отказоустойчивость при кратковременных перегрузках. Все материалы соответствуют нормам пожаробезопасности.

Преимущества

• Высокая точность класса 0.5S делает его подходящим для коммерческого учёта электроэнергии - требование законодательства РФ.
• Монтаж на шину исключает необходимость демонтажа проводов - экономит время при установке и обслуживании.
• Винтовые клеммы обеспечивают долговечное и надёжное соединение даже при вибрациях.
• Стандартный выход 5 А совместим с любыми современными измерительными приборами и системами АСКУЭ.
• Работает в условиях колебаний температур и влажности, характерных для промышленных помещений.

Ограничения применения

• Не предназначен для работы при постоянных токах выше 200 А - возможна перегрев и потеря точности.
• Вторичная цепь должна быть всегда замкнута; разрыв цепи при наличии тока в первичной обмотке создаёт опасное напряжение до нескольких киловольт.
• Подключение более чем одного прибора возможно только при условии, что суммарная нагрузка не превышает 5 В·А - иначе будет искажение показаний.
• Не рекомендован для использования вне закрытых распределительных устройств - отсутствует степень защиты IP.

Примеры использования

• На вводе в промышленный цех для подключения трёхфазного счётчика энергии.
• В системе релейной защиты двигателя - для срабатывания защиты при перегрузке.
• В АСКУЭ на объектах ЖКХ - для передачи данных в центральный сервер учёта.
• Как часть комплекта для модернизации старых щитов - вместо механических приборов.

Практические советы

• Перед установкой проверьте, что шина имеет достаточные размеры для прохождения через трансформатор - внешний диаметр шины должен быть меньше внутреннего отверстия Т-0.66 200/5 А.
• При подключении нескольких приборов к одной вторичной обмотке сложите их потребляемую мощность - она не должна превышать 5 В·А.
• Никогда не оставляйте вторичные выводы разомкнутыми при включённой первичной цепи - используйте перемычку или тестовый блок.
• Для точного учёта выбирайте трансформатор с классом 0.5S именно тогда, когда требуется официальная поверка и коммерческий учёт.
• Проверяйте целостность изоляции и состояние винтовых контактов при плановом техобслуживании - особенно в помещениях с высокой влажностью.
