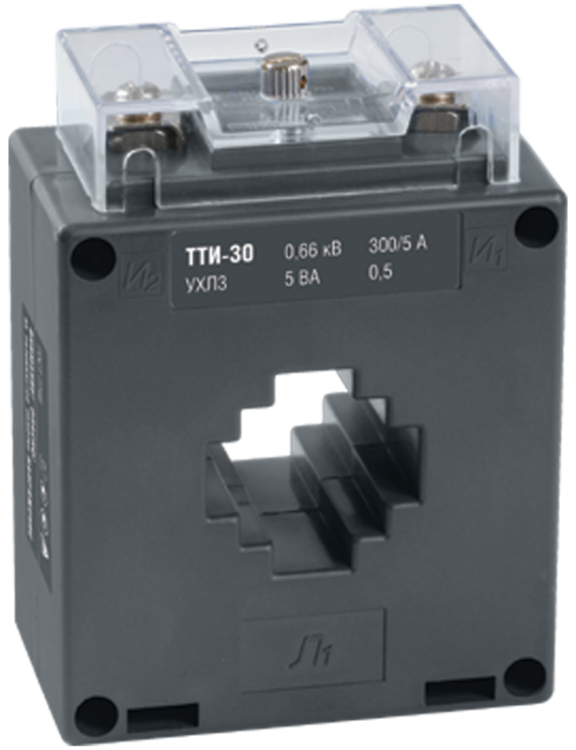

Трансформатор тока ТТИ-30 100/5А кл. точн. 0.5S 5В.А IEK ITT20-3-05-0100

Трансформатор тока ТТИ-30 100/5А класс точности 0.5S 5ВА - компактный катушечный трансформатор от IEK, предназначенный для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt20-3-05-0100 соответствует сертифицированному образцу, рекомендованному для коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТИ-30 100/5А класс точности 0.5S 5ВА используется для преобразования больших значений тока в безопасные, удобные для измерения уровни. Применяется в системах:

• коммерческого учёта электроэнергии (счётчики, системы АСКУЭ);
• защиты и автоматики (реле, контроллеры);
• измерительных приборов (амперметры, анализаторы качества сети).

Подходит для установки в распределительных щитах, шкафах управления, на сборках оборудования с токами до 100 А. Обеспечивает высокую точность даже при малых нагрузках благодаря классу 0.5S.

Технические характеристики

• Первичный ток: 100 А - максимальный ток, который можно измерять без перегрузки;
• Вторичный ток: 5 А - стандартный выходной сигнал для большинства измерительных приборов;
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов, включая номиналы от 1% до 120% от 100 А; буква “S” указывает на повышенную точность при малых токах;
• Вторичная мощность: 5 В·А - максимальная нагрузка, которую может питать вторичная обмотка без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями;
• Количество обмоток: одна вторичная - поддерживает один канал измерения;
• Температурный диапазон: от –45 до +50 C - работает в суровых условиях, включая холодные склады и жаркие помещения;
• Габариты: 24×31,5×31,5 мм - миниатюрный размер для плотной компоновки;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Климатическое исполнение: УХЛ3 - предназначен для работы в умеренно-холодном климате с возможностью влажности до 98% при +25 C;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых корпусов.

Совместимость и монтаж

Трансформатор тока ТТИ-30 100/5А класс точности 0.5S 5ВА имеет монтаж на печатную плату. Его корпус оснащён выводами для пайки или вставки в гнёзда PCB. Подключение вторичной цепи - через винтовые зажимы, что позволяет использовать провода сечением до 2,5 мм2.

Внимание! Первичный проводник проходит через центральное отверстие трансформатора - он не присоединяется к контактам. Для правильной работы необходимо, чтобы провод был расположен строго по центру, без перекосов. Диаметр отверстия не указан, но исходя из габаритов, он составляет около 10–12 мм - проверьте соответствие с вашим проводом.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006;
• Прошёл государственную поверку - имеет свидетельство об утверждении типа средств измерений CN.С.34.083.A №47195;
• Сертифицирован - разрешён к применению в системах коммерческого учёта;
• Имеет защиту от прикосновения - предотвращает случайный контакт с токоведущими элементами;
• Выполнен в соответствии с требованиями безопасности для электроустановок до 1000 В.

Преимущества

• Высокий класс точности 0.5S гарантирует надёжность учёта даже при низких нагрузках - важно для объектов с переменной нагрузкой;
• Компактные размеры позволяют устанавливать несколько трансформаторов в ограниченном пространстве;
• Долгий срок службы (25 лет) снижает затраты на обслуживание;
• Проверенная технология - продукт получил награду на международном конкурсе «Лучшее электрооборудование-2005»;
• Совместим с большинством современных счётчиков и реле, работающих на входе 5 А.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного корпуса;
• Не подходит для многоканальных систем - имеется только одна вторичная обмотка;
• Запрещено превышать номинальную вторичную нагрузку 5 В·А - иначе произойдёт искажение сигнала и потеря точности;
• Не применяется в сетях постоянного тока - работает только на переменном токе 50/60 Гц;
• Требуется соблюдение полярности при подключении вторичной цепи - неверная фазировка повредит показания счётчиков.

Примеры использования

• Установка в щите учёта на промышленном предприятии для контроля потребления по фазе A;
• Интеграция в панель управления насосной станцией для защиты от перегрузки;
• Подключение к цифровому счётчику в офисном здании с распределёнными нагрузками;
• Измерение тока в цепи частотного преобразователя с пиковой нагрузкой до 100 А.

Практические советы

• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев может повредить внутреннюю изоляцию;
• Обязательно проверяйте целостность вторичной цепи перед включением - разрыв цепи при наличии тока в первичной обмотке вызовет опасное напряжение на выводах;
• Выбирайте кабель сечением не менее 1,5 мм2 для вторичной цепи - меньше может увеличить погрешность;
• При использовании нескольких трансформаторов в одном щите следите за расстоянием между ними - помехи от соседних магнитных полей могут влиять на точность;
• Для точного учёта в системах АСКУЭ обязательно проведите первичную поверку после установки - даже сертифицированные приборы нуждаются в адаптации к конкретной схеме.
