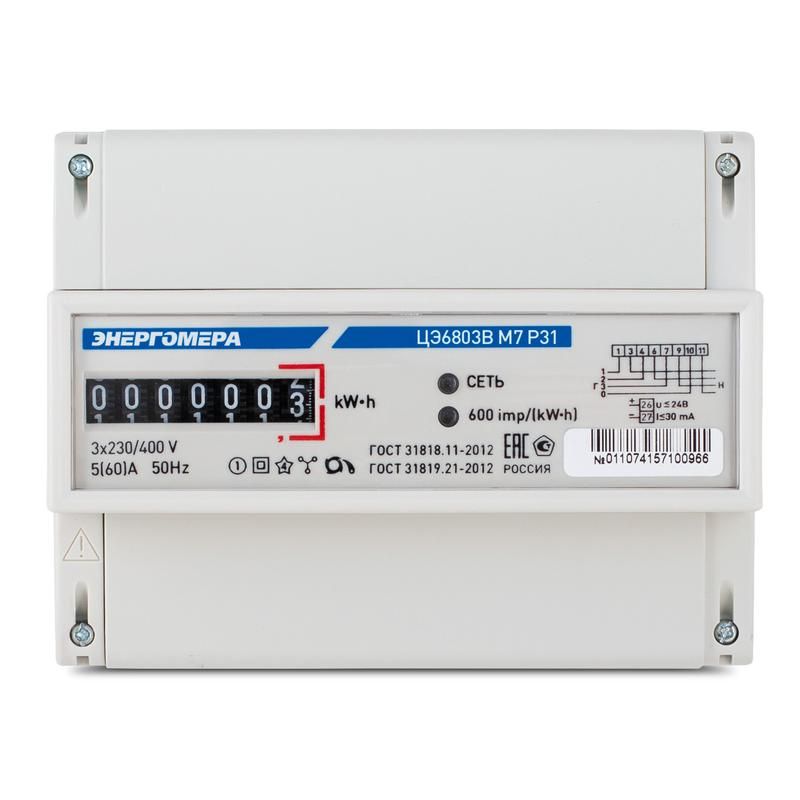

Счетчик электроэнергии ЦЭ6803В 1 230В 1-7,5А 3ф. 4пр. М7 Р31 трехфазный однотарифный, 1(7.5), кл.точ. 1.0, D, ЭМОУ - 101003001011068 Энергомера 101003001011368

Счетчик электроэнергии трехфазный однотарифный ЦЭ6803В 1-7.5А 230В 1(7.5) класс точности 1.0 4 провода на DIN-рейку М7Р31 - это электромеханический прибор для учета активной энергии в трехфазных сетях 230/400 В. Бренд Энергомера обеспечил надежность и соответствие российским нормативам. Артикулы 101003001011068 и 101003001011368 соответствуют версиям с прямым включением.

Назначение и область применения

ЦЭ6803В предназначен для измерения и учета потребленной активной электроэнергии в трехфазных сетях переменного тока частотой 50 Гц. Применяется в промышленных объектах, торговых центрах, жилищно-коммунальных хозяйствах и других местах, где требуется точный учет энергии по одному тарифу. Подходит для установки в распределительных щитах с DIN-рейкой. Не используется для многотарифного учета или систем автоматизированного контроля без внешних интерфейсов.

Технические характеристики

• Номинальное напряжение: 230/400 В - работает в сетях с линейным напряжением до 400 В и фазным - до 230 В
• Номинальный ток: 1 А, максимальный: 7,5 А - допускает кратковременные перегрузки до 7,5 А без повреждений
• Класс точности: 1.0 - погрешность измерения не более +-1% в рабочем диапазоне нагрузок
• Тип счетчика: электромеханический - показания считываются механическим отсчетным устройством (ЭМОУ)
• Способ измерения: прямое включение - подключается напрямую к сети без трансформаторов тока
• Частота: 50 Гц - совместим с российскими и близкими сетями
• Тип энергии: активная мощность - учитывает только реальную энергию, не реактивную
• Степень защиты: IP51 - защищен от пыли и капель воды, падающих сверху
• Количество модулей DIN: 8 - занимает 8 стандартных модулей на рейке (17,5 мм каждый)
• Диапазон температур: от –40 до +70 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Импульсный выход: электрический и оптический - позволяет передавать данные для внешнего сбора информации (например, в системы АСКУЭ)
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Стопор обратного хода: да - предотвращает перемотку при подаче энергии в противоположном направлении
• Нормативные документы: ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 - сертифицирован для использования в РФ

Совместимость и монтаж

ЦЭ6803В монтируется на стандартную DIN-рейку типа TS35. Для установки требуются четыре провода: три фазных (L1, L2, L3) и один нулевой (N). Клеммы расположены в нижней части корпуса, доступны после снятия крышки. Корпус выполнен в исполнении Р31 - совместим со всеми типовыми щитами, где установлены другие аппараты на DIN-рейке. Нет необходимости в дополнительных кронштейнах или адаптерах. Перед подключением проверьте соответствие сечения проводов: рекомендовано использовать медные провода сечением 1–2,5 мм2.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012, что гарантирует безопасность при работе в сетях до 400 В. Стопор обратного хода исключает возможность намеренного или случайного сброса показаний. Защита IP51 предотвращает попадание пыли внутрь механизма и защиту от вертикально падающих капель воды - подходит для помещений с повышенной запыленностью, но не для открытых площадок или сырых зон. Разрешение на применение - внутригосударственное, то есть прибор не имеет международной сертификации (CE, UL и др.).

Преимущества

• Высокая устойчивость к климатическим и электромагнитным помехам - надежно работает даже рядом с частотными преобразователями
• Низкое собственное энергопотребление - не влияет на общий расход энергии в системе
• Улучшенный стартовый ток - начинает считать при малых нагрузках, важен для точного учета в режимах малой мощности
• Два типа импульсного выхода - удобно для подключения к различным системам сбора данных
• Механическая индикация - не зависит от питания, показания сохраняются при отключении электричества

Ограничения применения

• Не подходит для многотарифного учета - только однотарифный режим
• Не предназначена для работы в условиях постоянного контакта с водой или высокой влажностью - IP51 недостаточно для улицы или подвалов с протечками
• Не использует трансформаторы тока - нельзя применять в сетях с токами выше 7,5 А без внешних ШТ
• Отсутствует цифровой экран - невозможно удаленно считывать показания без импульсного выхода и стороннего оборудования
• Не имеет встроенного радиомодуля или Ethernet - не является “умным” счетчиком

Примеры использования

• Установка в главном щите производственного цеха для учета энергии всего участка
• Подключение в распределительном шкафу офисного здания для контроля потребления по этажам
• Фиксация расхода на насосной станции или компрессорной установке
• Замена старых аналогичных счетчиков в жилых домах с трехфазным вводом

Практические советы

• Проверяйте посадочные размеры: 8 модулей DIN = 140 мм - убедитесь, что в вашем щите достаточно места
• При замене старого счетчика отключите питание и выверьте правильность подключения фаз - неверная коммутация вызовет некорректные показания
• Импульсный выход можно использовать для подключения к контроллеру или регистратору - для этого нужен согласующий элемент (резистор, фототранзистор)
• Не закрывайте крышку клеммной колодки без герметизации - даже при IP51 возможна конденсация влаги при перепадах температур
• Для условий ниже –20 C рекомендуется предварительно прогреть прибор до комнатной температуры перед первым включением
