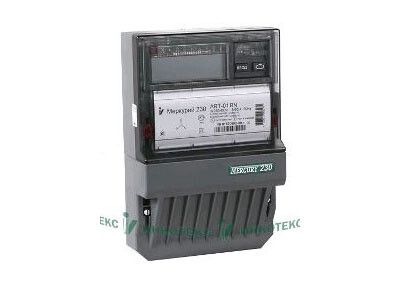

Счетчик Меркурий 230 AR-03 R 5-7.5А/400В (1 тар.) ЖКИ (монт. пл.) Инкотекс

Счетчик электрический Меркурий 230 AR-03 R - электронный трехфазный прибор учета активной и реактивной энергии с цифровым ЖК-индикатором и RS-485 интерфейсом. Предназначен для установки на монтажную панель в распределительных щитах промышленных объектов и коммунальных сетях. Бренд Инкотекс СК обеспечивает соответствие требованиям Российского реестра средств измерений.

Назначение и область применения

Счетчик Меркурий 230 AR-03 R предназначен для точного учета расхода электроэнергии в однонаправленном режиме. Подходит для контроля нагрузки на трёхфазных цепях с нейтралью (4 провода): промышленные станки, системы освещения, тепловые насосы, конвейеры, компрессоры. Учитывает как активную, так и реактивную энергию - важно для предприятий с высокими индуктивными нагрузками. Интерфейс RS-485 позволяет передавать данные в систему автоматизированного учёта (АИИС КЭМ).

Технические характеристики

• Тип: Электронный, однотарифный
• Фазность: 3-фазный + N (4 провода)
• Номинальный ток (In): 5 А
• Максимальный ток (Imax): 7,5 А
• Напряжение: 220–230 В между фазой и нулём; 380–400 В между фазами
• Частота сети: 50 Гц
• Класс точности: 0,5S / 1,0 - соответствует требованиям для промышленного учета
• Индикация: ЖК-дисплей с 8-значным счетным устройством
• Выходной сигнал: Импульсы 1000–160 000 имп/(кВт·ч) - совместим с внешними регистраторами
• Интерфейс связи: RS-485 - для удалённого сбора показаний
• Защита от обратного потока: Да - предотвращает некорректный учёт при возможном реверсе
• Степень защиты IP: IP54 - защищён от пыли и брызг воды
• Габариты: 258 × 170 × 74 мм
• Масса: 1,5 кг
• Рабочий диапазон температур: –40 C до +55 C
• Калибровка: Проверен и поверен - допущен к использованию без дополнительной проверки после установки
• Внесён в реестр: Росстандарта РФ - легализован для официального учёта

Совместимость и монтаж

Счётчик Меркурий 230 AR-03 R устанавливается накладным способом на металлическую или пластиковую монтажную панель. Крепится тремя винтами - доступ к клеммникам осуществляется спереди. Для работы требуется подключение четырёх проводов: три фазы (L1, L2, L3) и нейтраль (N). Нагрузка должна находиться в пределах 5–7,5 А. Прямое подключение возможно только при токах ниже 7,5 А - при больших значениях требуются трансформаторы тока (по модели “трансформаторного включения”). Интерфейс RS-485 работает по двухпроводной схеме A/B - необходимо соблюдать полярность и использовать экранированный кабель при длинных линиях связи.

Безопасность и стандарты

Счётчик соответствует требованиям ГОСТ Р 52320-2005 и включён в государственный реестр средств измерений России. Калибровка выполнена заводом - срок действия поверки указан в паспорте изделия. Защита IP54 гарантирует безопасную работу в условиях повышенной запылённости и вероятного попадания брызг. Отдельный механизм исключает возможность перемотки - функция стопора обратного хода препятствует мошенничеству.

Преимущества

• Высокая класс точности 0,5S - минимальная погрешность даже при малых нагрузках
• ЖК-дисплей с яркой индикацией - легко считывать показания при слабом свете
• RS-485 - удобство интеграции в современные системы управления энергоресурсами
• Широкий температурный диапазон - надёжная работа в холодных ангарах и жарких помещениях
• Заводская поверка - экономия времени и затрат на первичную калибровку
• Объединённый учёт активной и реактивной энергии - необходим для оплаты по тарифам с коэффициентом cosφ

Ограничения применения

• Не предназначены для токов выше 7,5 А - при необходимости используются с трансформаторами тока
• Не имеет внутреннего тарификационного модуля - управление тарифами происходит через внешнее оборудование
• Не рекомендован для открытого монтажа вне корпуса - IP54 не защищает от прямого воздействия струи воды
• Не поддерживает протоколы Modbus TCP/IP, M-Bus, LoRaWAN - для этих задач нужен другой тип оборудования
• Не используется в сетях постоянного тока - только переменный ток частотой 50 Гц

Примеры использования

• Учёт энергопотребления на участке механического цеха с группой станков
• Контроль нагрузки на системе кондиционирования здания
• Интеграция в АИИС КЭМ на складском комплексе с автономным питанием
• Мониторинг качества электроэнергии в пищевых производствах с чувствительным оборудованием
• Установка в распределительных пунктах многоквартирных домов с коллективным учётом

Практические советы

• При монтаже используйте кабели сечением не менее 2,5 мм2 для токов до 7,5 А - перегрев недопустим
• Линия RS-485 должна иметь терминальные резисторы 120 Ом на обоих концах - снижают помехи
• Проверьте направление тока при подключении - неверная фазировка вызовет ошибку учёта
• Для длительной эксплуатации в сыром помещении дополнительно герметизируйте входы кабеля
• При замене старого механизма - сохраните все метки проводов, чтобы не перепутать фазы
• Срок службы - более 15 лет при соблюдении условий эксплуатации; повёрнутый прибор можно использовать ещё один межповерочный период
