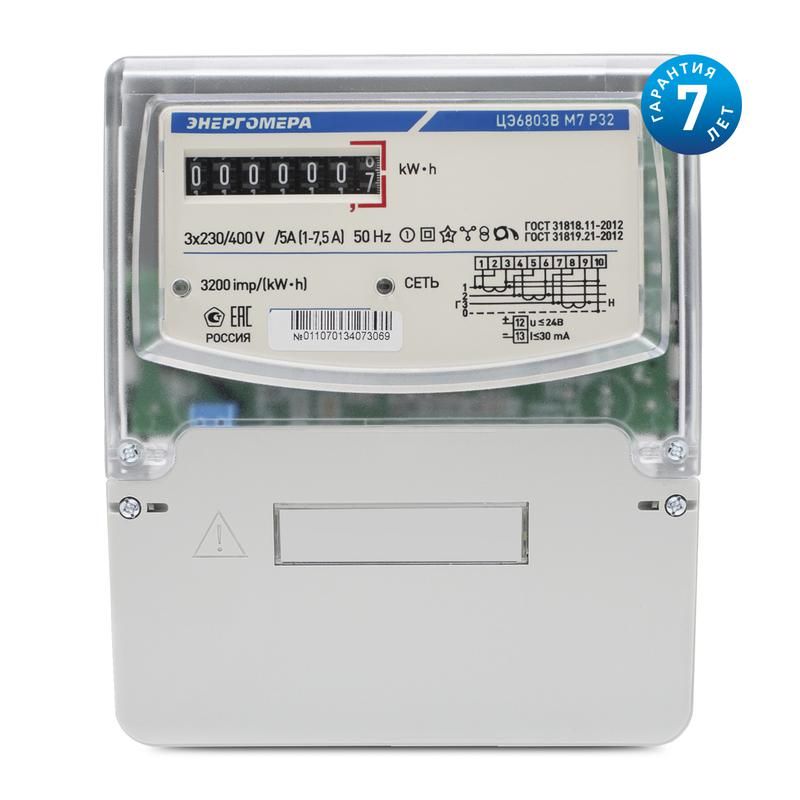

Счетчик ЦЭ6803В 3ф 1-7.5А класс точн. 1.0 1 тариф. универс. крепл. 230В 4 пров. М7Р32 Энергомера 101003001011321

Счетчик электроэнергии ЦЭ6803В от Энергомера - трехфазный прибор для точного учета потребленной энергии по одному тарифу. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах. Артикул 101003001011321 обеспечивает совместимость со стандартными DIN-рейками и корпусом Р32.

Назначение и область применения

ЦЭ6803В предназначен для измерения активной электроэнергии в трехфазных сетях напряжением 230 В. Учитывает расход энергии по одному тарифу - то есть без различий между ночным, дневным или пиковым периодом. Применяется в системах учета на предприятиях, в офисах, торговых центрах, многоквартирных домах и других объектах, где требуется надежный и простой способ контроля потребления.

Технические характеристики

• Тип: трёхфазный, механический (индукционный)
• Номинальный ток: 1–7,5 А
• Класс точности: 1,0 - соответствует требованиям ГОСТ Р 52320 и МЭК 62053-21
• Напряжение сети: 230 В
• Количество тарифов: один
• Подключение: 4 провода (два фазных + два нулевых)
• Корпус: Р32 - стандартная форма для монтажа в электрощитах
• Метод крепления: универсальное - на DIN-рейку или в нишу щита

Совместимость и монтаж

ЦЭ6803В легко устанавливается в любые типовые электрощиты благодаря корпусу Р32. Крепится на DIN-рейку шириной 35 мм - так же, как автоматические выключатели и УЗО. Для подключения используются четыре провода: L1, L2, L3 (фазы) и N (нейтраль). Нельзя использовать с сетями выше 230 В или с током более 7,5 А. Перед монтажом проверьте соответствие сечения проводов и нагрузки - перегрузка повредит механизм счетчика.

Безопасность и стандарты

Счетчик ЦЭ6803В соответствует российским и международным нормам: ГОСТ Р 52320, МЭК 62053-21. Конструкция защищена от случайного доступа - пломбируемый корпус. Сертифицирован для использования в помещениях с уровнем защиты IP51 - допускается установка внутри закрытых щитов, но не на улице или во влажных зонах.

Преимущества

• Высокая надежность - индукционная система без электроники, устойчива к помехам и скачкам напряжения
• Универсальный монтаж - можно крепить как на DIN-рейку, так и в штатную нишу щита
• Простота обслуживания - нет необходимости в программировании или настройках
• Соответствие требованиям энергонадзорных органов - сертифицирован для коммерческого учета

Ограничения применения

• Не подходит для многотарифного учета - только один тариф
• Максимальный ток 7,5 А - нельзя применять на мощностях свыше 1,7 кВт при 230 В
• Не рассчитан на работу вне помещений - не имеет защиты от воды и пыли выше IP51
• Не работает с современными системами удаленного сбора данных - показания снимаются вручную

Примеры использования

• Установка в этажном щите многоквартирного дома для учета электроэнергии по квартирам
• Использование на входе в маленький цех или мастерскую с нагрузкой до 1,5 кВт
• Контроль потребления в административных зданиях, где нет необходимости в дифференцированном тарифировании
• Замена старых аналогичных моделей в существующих щитах с сохранением формата крепления

Практические советы

• Перед заменой старого счетчика убедитесь, что новый ЦЭ6803В имеет тот же класс точности (1,0) и токовый диапазон - иначе возможны споры с контролирующими организациями
• При монтаже соблюдайте полярность: фазы подключаются строго к соответствующим клеммам, ноль - к общей нейтрали
• Не используйте этот счетчик для больших нагрузок - если расчетная мощность превышает 1,7 кВт, выбирайте модель с током 10 А или выше
• Проверяйте наличие заводской пломбы перед вводом в эксплуатацию - она обязательна для легального учета
• Для удобства считывания показаний устанавливайте счетчик на уровне глаз - не ниже 1,2 м от пола
