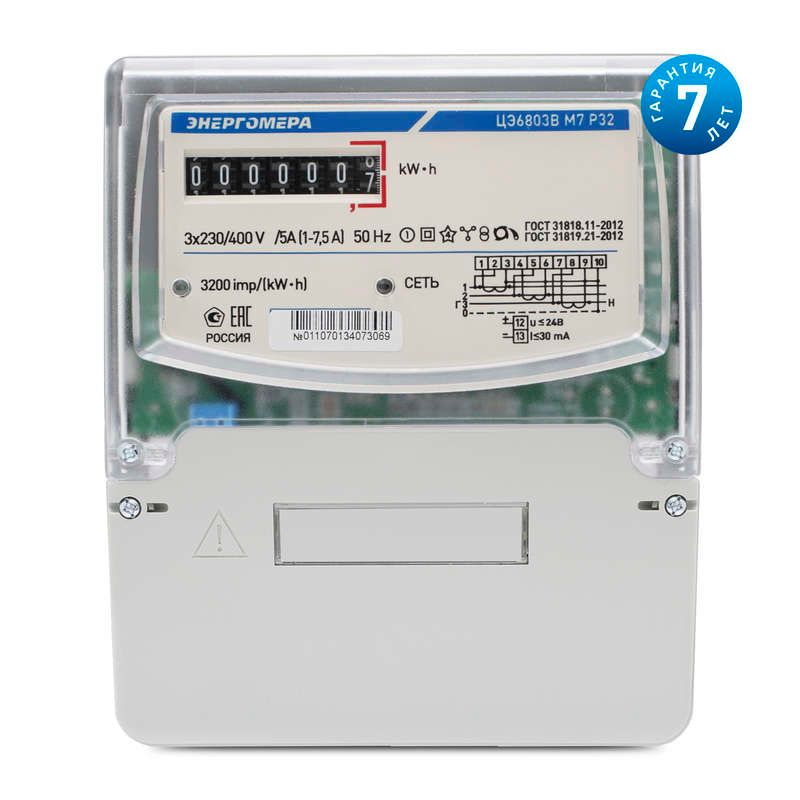

Счетчик трехфазный однотарифный Энергомера ЦЭ6803В 1 230В М7 Р32 1-7,5 А МЕХ на DIN-рейку/монтажную плату | 101003001011321 101003001011070

Счетчик электроэнергии трехфазный однотарифный 230В 1-7,5А 4 провода класс точности 1.0 М7 Р32 механический на DIN-рейку/монтажную плату - устройство для точного учета потребленной активной энергии в трехфазных сетях с напряжением 220/380 В. Разработан компанией Энергомера, соответствует требованиям ГОСТ и предназначен для установки на DIN-рейку в распределительных щитах. Артикулы 101003001011321 и 101003001011070 обеспечивают совместимость со стандартными системами учета.

Назначение и область применения

Счетчик электроэнергии трехфазный однотарифный 230В 1-7,5А 4 провода класс точности 1.0 М7 Р32 механический на DIN-рейку/монтажную плату используется для измерения активной электроэнергии в трехфазных сетях переменного тока. Подходит для подключения как напрямую (через четыре провода), так и через трансформаторы тока. Применяется в промышленных объектах, административных зданиях, торговых центрах и других местах, где требуется надежный учет энергопотребления без деления на тарифы.

Технические характеристики

• Класс точности: 1.0 - допустимая погрешность +-1%, что соответствует требованиям для коммерческого учета.
• Напряжение: 220/380 В - работает в сети с линейным напряжением до 380 В и фазным - до 230 В.
• Ток: номинальный 1 А, максимальный 7,5 А - способен работать с нагрузками до 7,5 А без внешних трансформаторов.
• Подключение: 4 провода - три фазы и ноль; поддерживает как прямое включение, так и подключение через трансформаторы тока (ТТ).
• Тип отсчетного устройства: ЭМОУ - электромеханический счетный механизм с вращающимся диском и механическими цифрами, не требует питания.
• Защита: IP51 - защищен от пыли и вертикальных капель воды, подходит для внутренней установки в закрытых щитах.
• Количество модулей DIN: 8 - занимает восемь стандартных модулей ширины на рейке.
• Температурный диапазон: от –40 C до +70 C - устойчив к широкому перепаду температур, подходит для неотапливаемых помещений.
• Материал корпуса: пластик - легкий, не проводящий, устойчивый к воздействию окружающей среды внутри щита.
• Нормативы: ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 - соответствие российским стандартам на счетчики электроэнергии.

Совместимость и монтаж

Счетчик электроэнергии трехфазный однотарифный 230В 1-7,5А 4 провода класс точности 1.0 М7 Р32 механический на DIN-рейку/монтажную плату устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на лицевой стороне: L1, L2, L3, N - для прямого включения. При использовании трансформаторов тока (ТТ) подключаются выводы вторичных обмоток (по 1 А): K1 и K2 каждой фазы. Кабели должны иметь достаточное сечение для тока до 7,5 А - рекомендуется медный провод 2,5–4 мм2. Установка возможна на монтажную плату при наличии подходящих крепежных отверстий.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012, которые регламентируют безопасность, метрологические характеристики и методы испытаний. Защита IP51 обеспечивает безопасную работу в условиях повышенной запыленности, типичной для производственных помещений. Отсутствие необходимости во внешнем питании снижает риск отказа при авариях в сети. Корпус выполнен из самозагасающего пластика, соответствующего нормам горючести.

Преимущества

• Не требует внешнего питания - работает от измеряемой сети, надежен даже при отключениях.
• Высокая точность класса 1.0 - позволяет использовать для расчетов оплаты электроэнергии.
• Устойчивость к широкому диапазону температур - подходит для холодных и жарких помещений.
• Механическая индикация - не зависит от программного обеспечения, легко читается без экрана.
• Стандартный формат DIN 8 модулей - легко заменить или интегрировать в существующие щиты.

Ограничения применения

• Не подходит для многотарифного учета - только один тариф, нельзя применять там, где нужны ночная/дневная ставки.
• Максимальный ток 7,5 А - при больших нагрузках (>7,5 А) необходимо использование трансформаторов тока.
• IP51 - не предназначен для открытых площадок, улиц или сырых помещений без защиты.
• Отсутствие цифрового интерфейса - невозможно удаленно считывать показания или интегрировать в системы автоматизации без дополнительных устройств.
• Не рекомендован для установки в помещениях с постоянной вибрацией - механический диск чувствителен к сотрясениям.

Примеры использования

• Учет энергии на участке производства с мощностью до 1,7 кВт (при 230 В) без ТТ.
• Общий счетчик на этаже офисного здания с суммарной нагрузкой до 5,5 кВт (при 230 В).
• Щитовая на складе с кондиционерами, освещением и маломощным оборудованием.
• Замена старого аналогового счетчика в щите с сохранением схемы подключения 4 провода.

Практические советы

• При подключении через трансформаторы тока проверьте коэффициент трансформации - он должен соответствовать значению 1 А на вторичной обмотке.
• Убедитесь, что посадочные места на DIN-рейке имеют достаточную глубину для 8 модулей - некоторые узкие рейки могут не выдерживать вес.
• При монтаже в щитах с высокой температурой (например, рядом с частотниками) предусмотрите дополнительное охлаждение или теплоизоляцию.
• Проверьте направление тока при подключении - неверная полярность ТТ приведет к обратному ходу диска.
• Для контроля целостности показаний используйте пломбы - счетчик имеет место для герметичной пломбировки согласно правилам энергонадзора.
