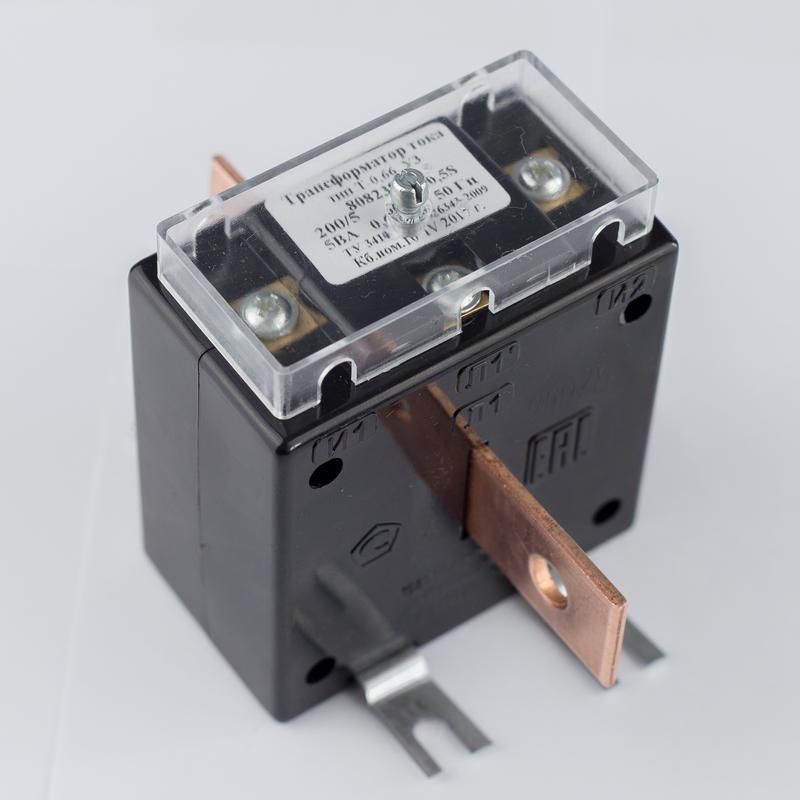

Трансформатор тока Т-0.66 150/5А кл. точн. 0.5S 5В.А Кострома ОС0000002201 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 150/5 А класс точности 0.5S 5 ВА предназначен для безопасного снижения значения тока в цепях до уровня, совместимого с измерительными приборами. Этот продукт от ФКУ ИК-1 (Кострома) применяется в системах учёта и контроля электроэнергии на напряжении до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 150/5 А класс точности 0.5S 5 ВА служит для передачи сигнала тока от силовой цепи к измерительным устройствам - счетчикам, амперметрам, реле защиты. Он понижает ток с 150 А до 5 А, сохраняя пропорциональность, что позволяет использовать стандартные приборы малой мощности.

Подходит для установки в распределительных устройствах, щитах управления, на вводах объектов с нагрузкой до 150 А. Часто встречается в энергообъектах: заводских линиях, насосных станциях, тепловых пунктах, ЖКХ.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный рабочий ток в основной цепи;
• Номинальный ток вторичной обмотки: 5 А - выходной ток для подключения приборов;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Класс точности: 0.5S - обеспечивает точность измерения +-0.5% в широком диапазоне токов, включая малые нагрузки (до 1% от номинала);
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может питать вторичная обмотка без потери точности;
• Коэффициент безопасности FS 10: при аварийных перегрузках трансформатор выдерживает ток до 10× номинального (1500 А) без повреждения и сохраняет работоспособность после нормализации режима;
• Частота: 50–60 Гц - работает в сетях России и стран СНГ;
• Количество вторичных обмоток: одна - предназначена для подключения одного измерительного контура;
• Исполнение: однофазный - используется в фазных цепях переменного тока;
• Климатическое исполнение: У3 - допустимый температурный диапазон от −40C до +40C, умеренный климат с возможностью повышенной влажности;
• Конструкция: тороидальный сердечник из холоднокатаной стали - минимизирует потери, увеличивает КПД и компактность;
• Корпус: пластиковый - защищает от ударов, пыли и влаги; прозрачная крышка на выводах - позволяет контролировать состояние контактов и легко пломбируется;
• Присоединение вторичной обмотки: винтовое - удобно для многократного подключения и отключения проводов.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 150/5 А класс точности 0.5S 5 ВА монтируется на шину (монтажное исполнение «С шиной»). Его внутреннее отверстие соответствует габаритам медных или алюминиевых шин, используемых в распределительных устройствах. Диаметр прохода - около 60 мм (по типовым размерам аналогичных моделей).

Не требует жесткой фиксации - достаточно плотного прилегания к шине. Монтаж возможен в любом положении: вертикально, горизонтально, даже перевёрнутым - конструкция не зависит от ориентации.

Перед установкой проверьте соответствие сечения шины и внутреннего окна трансформатора. Нельзя использовать с шинами большего сечения - будет зазор, нарушающий контакт и точность измерений.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 150/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует требованиям ГОСТ Р 8.699-2015 и ГОСТ 7746-2015. Прозрачная крышка на выводах позволяет применять пломбы - обязательное условие для учетных систем согласно правилам энергонадзора.

Обеспечивает электробезопасность: вторичная цепь всегда замкнута через измерительный прибор. Разрыв цепи во время работы опасен - возникает высокое напряжение на выводах!

Преимущества

• Высокая точность класса 0.5S - идеален для коммерческого учёта электроэнергии;
• Тороидальная конструкция - меньше потерь, меньше нагрев, меньшие габариты;
• Лёгкий вес и компактность - удобен для установки в ограниченных пространствах;
• Пластиковый корпус и пломбируемая крышка - обеспечивают долговечность и защиту от вмешательства;
• Стабильная работа при перегрузках благодаря коэффициенту безопасности FS 10;
• Низкая себестоимость производства - доступная цена без потери качества.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 150 А - риск перегрева и искажения показаний;
• Запрещено размыкать вторичную цепь при наличии тока в первичной - создаёт опасное напряжение (>1000 В);
• Не рекомендован для использования вне климатического диапазона У3 - экстремальные температуры снижают срок службы;
• Работает только с активно-индуктивной нагрузкой до 5 В·А - превышение вызывает погрешность измерений;
• Не подходит для трёхфазных систем без использования трёх единиц - каждый трансформатор обслуживает одну фазу.

Примеры использования

• Подключение к электросчётчику в щите 0.4 кВ на входе в производственный цех;
• Измерение потребления на воздушной линии 660 В в тепловой станции;
• Контроль тока в системе автоматизации конвейера с двигателем 110–150 А;
• Установка в распределительном пункте ЖКХ для учёта электроэнергии по этажам.

Практические советы

• Всегда подключайте вторичную обмотку к прибору до включения питания - разрыв цепи недопустим;
• Проверяйте затяжку винтов на выводах - слабый контакт даёт погрешность и перегрев;
• При использовании нескольких трансформаторов в одной системе - соблюдайте одинаковое направление намотки (полярность) всех устройств;
• Для длительной эксплуатации в условиях запылённости - периодически протирайте поверхность корпуса;
• При замене старого трансформатора - сверьте класс точности и номинальную мощность: 0.5S и 5 В·А - минимальные требования для учёта.
