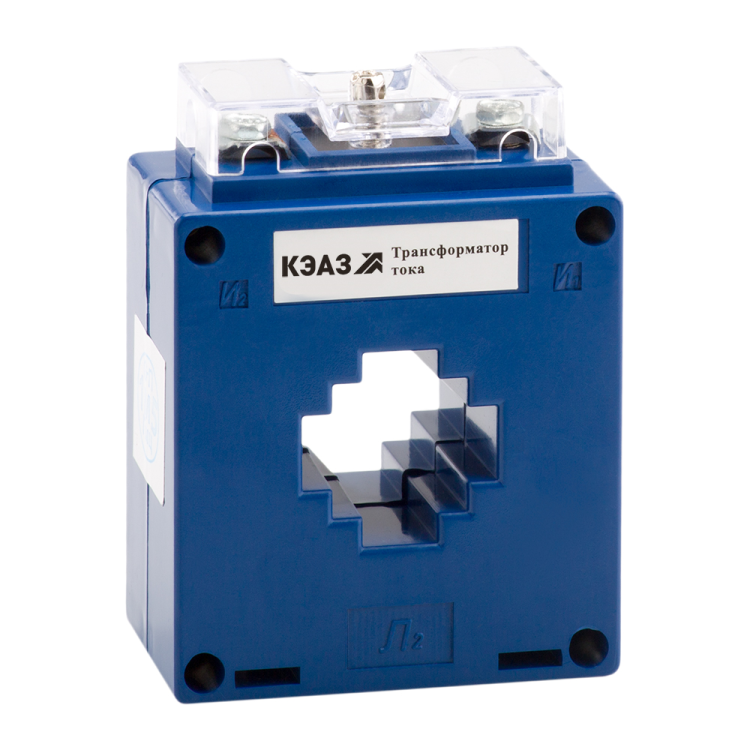

Трансформатор тока ТТК-30 150/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219592

Трансформатор тока ТТК-30 150/5А 5ВА класс точности 0.5 УХЛ3 - измерительное устройство для точного контроля переменного тока до 150 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и автоматизации на предприятиях с жесткими требованиями к точности. Произведён КЭАЗ, сертифицирован и соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока ТТК-30 150/5А предназначен для преобразования высоких значений тока в безопасные, удобные для измерения уровни - 150 А на первичной стороне становятся 5 А на вторичной. Это позволяет подключать к нему счетчики, реле защиты, амперметры и другие приборы без прямого контакта с силовой цепью.

Подходит для установки в щитах управления, распределительных устройствах, на станках, конвейерах, насосных станциях и других объектах с переменным током частотой 50 Гц. Особенно эффективен там, где требуется высокая точность измерений - например, в системах коммерческого учёта энергии.

Технические характеристики

• Номинальный первичный ток: 150 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - максимальная погрешность +-0,5 % в рабочем диапазоне
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепями
• Частота: 50 Гц - работает только в сетях с промышленной частотой
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости
• Габариты: 25×12×98 мм - компактный размер для плотной компоновки
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения

Совместимость и монтаж

ТТК-30 150/5А имеет конструкцию с окном - токоведущую шину или кабель проходят через него без разрыва цепи. Монтаж осуществляется на печатную плату или DIN-рейку с помощью крепёжных отверстий (не указаны в спецификации - уточните у производителя).

Вторичные выводы выполнены в виде винтовых зажимов - подходят для проводов сечением до 2,5 мм2. Подключение требует соблюдения полярности: вход и выход вторичной обмотки должны быть правильно ориентированы относительно измерительного прибора.

Обязательно замыкание вторичной цепи во время работы - разрыв цепи при наличии тока в первичной обмотке опасен! Может вызвать пробой изоляции и повреждение оборудования.

Безопасность и стандарты

• Сертифицирован - соответствует обязательным требованиям РФ и ЕАЭС
• Соответствует ГОСТ 7746 - основному нормативу для измерительных трансформаторов тока
• Защита от прикосновения - корпус предотвращает случайный контакт с токоведущими элементами
• Класс точности 0.5 обеспечивает соответствие требованиям для коммерческого учёта электроэнергии

Преимущества

• Высокая точность (класс 0.5) - идеален для учётных систем
• Компактные габариты - легко помещается даже в ограниченных пространствах
• Устойчивость к перегрузкам (FS 10) - надёжно работает при кратковременных скачках тока
• Климатическое исполнение УХЛ3 - подходит для холодных и влажных условий
• Сертифицирован и произведён КЭАЗ - проверенная российская продукция с гарантией качества

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным током 50 Гц
• IP20 - нельзя использовать в открытых, сырых или пыльных местах без дополнительной защиты
• Номинальная мощность 5 В·А - не подключайте нагрузку выше этого значения; иначе точность нарушится
• Запрещено размыкать вторичную цепь при включенном первичном токе - риск возникновения высокого напряжения!
• Не рекомендован для импульсных или несинусоидальных токов - погрешность возрастает

Примеры использования

• Установка в электрощитах для подключения электросчётчиков в промышленных помещениях
• Интеграция в системы автоматического регулирования двигателей на заводах
• Контроль тока в цепях питания конвейеров, компрессоров, насосов
• Измерение потребления в системах энергоэффективности и SCADA

Практические советы

• Выбирайте ТТК-30 150/5А только тогда, когда ваша нагрузка близка к 150 А - для меньших токов лучше взять трансформатор с более низким номиналом (например, 100/5 А), чтобы сохранить точность
• Проверьте посадочные размеры перед монтажом - хотя окно рассчитано на шины до 150 А, реальный внутренний диаметр не указан; убедитесь, что кабель или шина свободно войдут
• При использовании нескольких трансформаторов в одной системе - следите за одинаковым направлением намотки и полярностью всех вторичных цепей
• После монтажа обязательно протестируйте цепь: подайте минимальный ток и сверьте показания с эталонным прибором
• Для длительной эксплуатации в условиях повышенной влажности - используйте герметичные кожухи или термостойкий силиконовый состав вокруг винтовых клемм
