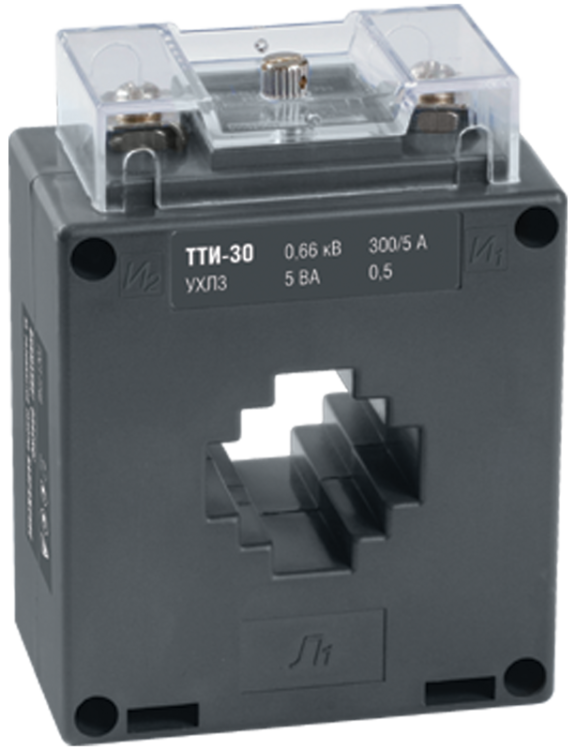

Трансформатор тока ТТИ-30 150/5А 5ВА без шины класс точности 0.5 - ITT20-2-05-0150 IEK

Трансформатор тока ТТИ-30 150/5А 5ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот трансформатор тока ТТИ-30 150/5А 5ВА класс точности 0,5 используется в системах коммерческого учёта электроэнергии и подключается напрямую к измерительным приборам через винтовые зажимы.

Назначение и область применения

Трансформатор тока ТТИ-30 150/5А 5ВА класс точности 0,5 преобразует большие значения тока (до 150 А) в безопасную величину 5 А для подключения счётчиков, реле защиты, аналитических приборов и других устройств контроля. Применяется в распределительных щитах, на подстанциях, в промышленных установках и объектах ЖКХ, где требуется точный учёт электроэнергии. Подходит для работы в схемах коммерческого учёта, соответствует требованиям нормативных документов для официального использования.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что позволяет использовать его для коммерческого учёта;
• Номинальная вторичная нагрузка: 5 В·А - максимальная допустимая мощность подключённой нагрузки; превышение вызывает увеличение погрешности;
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части, не выше этого значения;
• Монтажное исполнение: с окном - позволяет установить на шину без разрывания цепи;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жёстко фиксируется на плате внутри щита;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки в закрытом корпусе;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение, удобно для многократного обслуживания;
• Срок службы: 25 лет - рассчитан на длительную работу без замены при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности, типично для помещений в средней полосе России;
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность и стабильность параметров;
• Сертификация: да, внесён в госреестр средств измерений №28139-12, имеет свидетельство об утверждении типа.

Совместимость и монтаж

Трансформатор тока ТТИ-30 150/5А 5ВА класс точности 0,5 устанавливается на шину сечением, соответствующем внутреннему окну. Диаметр окна не указан, но он рассчитан на стандартные медные или алюминиевые шины до 150 А. Монтаж выполняется на DIN-рейку или с помощью крепёжных отверстий на корпусе. Обязательно: вторичная цепь должна быть замкнута во время работы - размыкание цепи при наличии тока в первичной обмотке опасно! Для подключения используйте провода сечением не менее 1,5 мм2. Совместим с любыми приборами, принимающими входной ток 5 А: счётчики, реле, анализаторы качества сети.

Безопасность и стандарты

Трансформатор тока ТТИ-30 150/5А 5ВА класс точности 0,5 соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006. Имеет защиту от прикосновения - корпус предотвращает доступ к токоведущим элементам даже при открытых крышках. Сертифицирован и внесён в государственный реестр средств измерений - это обязательное требование для использования в коммерческом учёте. Степень защиты IP20 гарантирует безопасность при работе в помещениях, но не защищает от внешних воздействий - необходимо размещать в щитах с уровнем защиты не ниже IP54.

Преимущества

• Высокая точность класса 0,5 - минимальная погрешность, необходимая для оплаты по счётчикам;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Винтовое подключение - надёжно, легко обслуживается, не требует специнструментов;
• Конструкция с окном - возможность установки без отключения питания;
• Сертифицирован и рекомендован к применению в официальных схемах учёта;
• Произведён компанией IEK - известный российский бренд с контролируемым качеством.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от пыли, влаги и механических повреждений;
• Запрещено размыкать вторичную цепь при прохождении тока в первичной - риск возникновения высокого напряжения и повреждения оборудования;
• Нагрузка на вторичную обмотку не должна превышать 5 В·А - использование приборов с большим потреблением (например, старых аналоговых счётчиков) может исказить показания;
• Не предназначен для импульсных или несинусоидальных токов - возможны значительные погрешности при использовании с частотными преобразователями или светодиодными источниками;
• Не подходит для трёхфазных систем без использования трёх экземпляров - один трансформатор рассчитан на одну фазу.

Примеры использования

• Установка в этажных щитах многоквартирных домов для подключения интеллектуальных счётчиков;
• Интеграция в системы автоматического управления насосными станциями и компрессорами;
• Подключение к анализаторам качества электроэнергии на промышленных предприятиях;
• Формирование каналов измерения в системах SCADA для мониторинга нагрузки;
• Замена устаревших моделей в рамках модернизации систем учёта.

Практические советы

• Перед монтажом убедитесь, что первичная цепь обесточена - даже при малом токе размыкание вторичной цепи опасно;
• Выбирайте нагрузку на вторичной стороне не ближе чем 70–80% от 5 В·А - это обеспечит лучшую точность;
• Проверьте соответствие сечения шины и внутреннего окна трансформатора - не все шины подходят;
• При использовании нескольких трансформаторов в одной системе - убедитесь, что они имеют одинаковый класс точности и коэффициент трансформации;
• Для долговременной эксплуатации в условиях повышенной влажности - дополнительно герметизируйте места подключения термостойким составом;
• При замене - сохраните маркировку и направление намотки: стрелка на корпусе указывает правильное направление тока.
