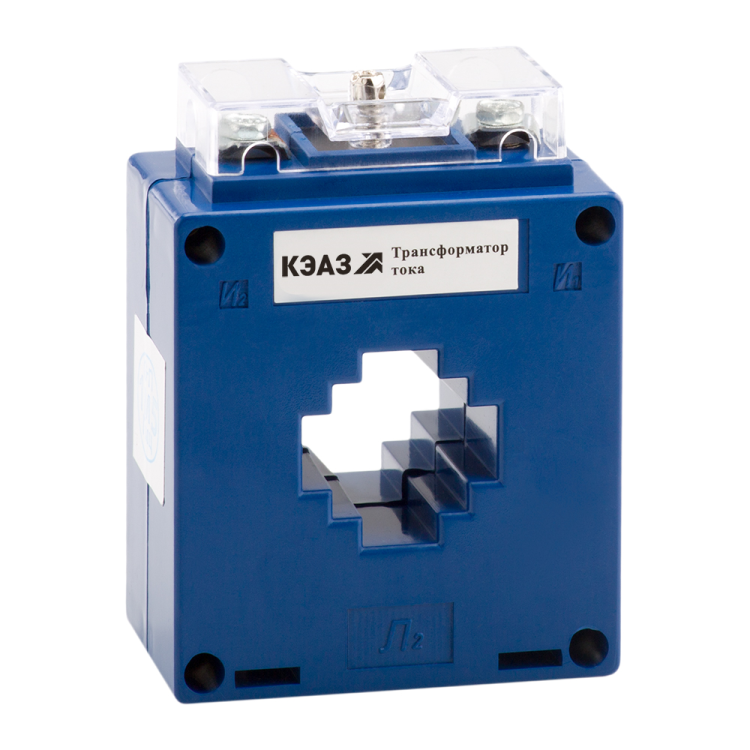

Трансформатор тока измерительный ТТК-30 150/5А-5ВА-0.5S-УХЛ3 - 239702 КЭАЗ

Трансформатор тока ТТК-30 150/5А 5ВА класс точности 0.5S климатическое исполнение УХЛ3 - измерительный прибор для точного учета переменного тока до 150 А в цепях напряжением до 1000 В. Произведён КЭАЗ, соответствует ГОСТ 7746, предназначен для работы в условиях умеренного и холодного климата. Артикул 239702.

Назначение и область применения

Трансформатор тока ТТК-30 150/5А 5ВА класс точности 0.5S используется для передачи сигнала тока от силовой цепи к измерительным приборам: счетчикам энергии, реле защиты, аналитическим устройствам. Обеспечивает гальваническую развязку между высоковольтной частью сети и низковольтной системой контроля. Применяется в распределительных щитах, на подстанциях, в промышленных объектах с автоматизированными системами учёта - например, на конвейерах, насосных станциях, вентиляционных комплексах.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерителей;
• Класс точности 0.5S - гарантирует погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение в первичной цепи;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C и влажности до 98% при 25 C;
• Габариты: 25×12×98 мм - компактный размер для установки в плотных щитах;
• Степень защиты IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов;
• Фактор ограничения перенапряжения FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное решение для многократного подключения и отключения проводов.

Совместимость и монтаж

ТТК-30 150/5А имеет монтажное исполнение «с окном» - токоведущую шину или кабель проходят через центральное отверстие без разрезания. Монтаж осуществляется на монтажную плату или DIN-рейку с помощью крепёжных отверстий. Подходит для установки в щитах с глубиной не менее 100 мм. Вторичные провода - медные, сечением до 2,5 мм2. Не требует внешнего питания. Для обеспечения точности класса 0.5S необходимо соблюдать номинальную нагрузку 5 В·А - не подключайте больше одного прибора или используйте согласующие трансформаторы.

Безопасность и стандарты

• Сертифицирован - соответствует требованиям РФ и ЕАЭС;
• Соответствует ГОСТ 7746 - основному нормативу для измерительных трансформаторов тока;
• Защита от прикосновения - предотвращает случайный контакт с токоведущими элементами даже при открытой крышке щита;
• Изолирующие материалы - устойчивы к старению, не поддерживают горение.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии;
• Компактные размеры - легко помещается в ограниченном пространстве;
• Универсальный тип монтажа - подходит как для новых, так и для модернизируемых щитов;
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при пусковых токах;
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях, включая неотапливаемые помещения.

Ограничения применения

• Не предназначена для постоянной работы при токе выше 150 А - возможны перегрев и потеря точности;
• IP20 не позволяет использовать вне закрытых корпусов - запрещено применение во влажных, пыльных или наружных условиях;
• Запрещено замыкание вторичной обмотки на землю без специального проекта - создаёт опасность для оборудования и персонала;
• Не рекомендовано использование с нагрузкой свыше 5 В·А - вызывает увеличение погрешности и нагрев;
• Не подходит для импульсных или несинусоидальных токов - требуется дополнительная фильтрация.

Примеры использования

• Установка в распределительном щите промышленного цеха для подключения электросчётчика;
• Интеграция в систему АСКУЭ на насосной станции с контролем потребления;
• Подключение к реле перегрузки на конвейере для аварийного отключения при превышении тока;
• Измерение тока в цепях освещения и вентиляции в административных зданиях с жесткими требованиями к учёту.

Практические советы

• При выборе ТТК-30 150/5А 5ВА убедитесь, что ваша шина или кабель имеют диаметр меньше 12 мм - внутреннее окно рассчитано именно на этот размер;
• Для достижения класса точности 0.5S используйте качественные медные провода минимальной длины и без лишних соединений на вторичной стороне;
• Не забудьте проверить полярность при подключении - неверная фазировка исказит показания счётчика;
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они одинакового типа и класса точности;
• Проверяйте состояние контактов винтовых зажимов каждые 1–2 года - особенно в условиях повышенной влажности.
