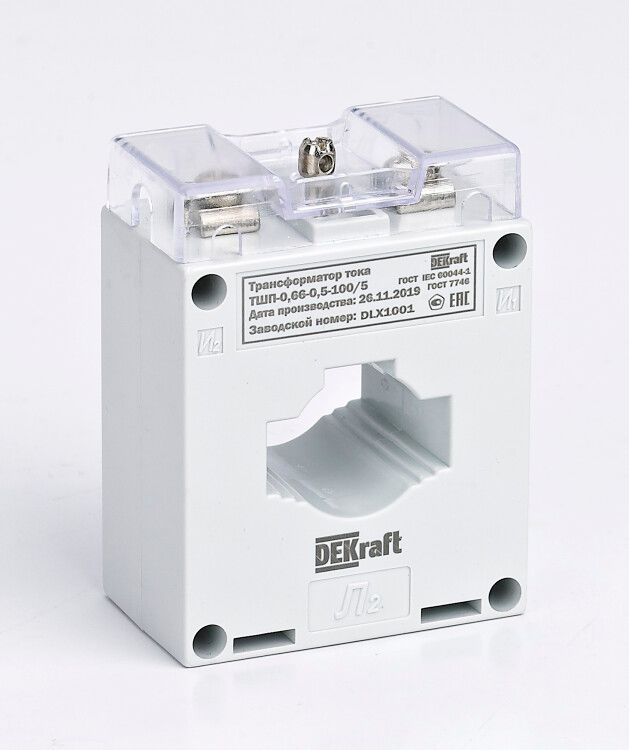

Трансформатор тока ТШП-0.66 150/5А кл. точн. 0.5S 5В.А d30мм DEKraft 50103DEK APC

Трансформатор тока ТШП-0.66 0.5S 150/5 5ВА, диаметр 30 мм от бренда DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в виде шинного трансформатора с окном для установки на шину, что упрощает монтаж без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 150/5 5ВА, диаметр 30 мм используется в системах учета и защиты электрооборудования в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (до 150 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам. Подходит для установки на медные или алюминиевые шины в распределительных щитах, подстанциях, на производствах и объектах ЖКХ.

Технические характеристики

• Номинальный первичный ток: 150 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для энергоучета
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую может обслуживать вторичная обмотка
• Рабочее напряжение: 660 В
• Диаметр окна: 30 мм - позволяет установить на шину сечением до 30×10 мм
• Коэффициент безопасности (FS): 5 - при перегрузках ток во вторичной цепи не превышает в 5 раз номинальный, защищая приборы от повреждения
• Количество вторичных обмоток: одна
• Подключение вторичной цепи: винтовые зажимы - надежное и удобное для многократного подключения
• Конструкция: шинный тип с окном - монтируется поверх шины без ее разрезания
• Материал корпуса: огнестойкий - снижает риск возгорания при аварийных режимах

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 150/5 5ВА, диаметр 30 мм совместим с любыми устройствами, рассчитанными на входной ток 5 А: электронные счетчики, реле защиты, анализаторы качества сети. Для монтажа достаточно развести шину и поместить её внутрь окна трансформатора - никаких инструментальных работ с проводником не требуется. Убедитесь, что шина имеет площадь сечения не более 30×10 мм и плотно прилегает к внутренней поверхности окна для минимизации погрешности измерений.

Безопасность и стандарты

Изделие соответствует требованиям государственных стандартов РФ и прошло сертификацию. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям - корпус полностью закрывает внутренние элементы. Применение огнестойкого материала повышает пожарную безопасность в условиях перегрева или КЗ.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета электроэнергии
• Удобство монтажа - установка без демонтажа шины экономит время при модернизации
• Стабильная работа при колебаниях температур и нагрузок
• Низкие собственные потери мощности - не нагружает основную цепь
• Защита от несанкционированного доступа - предотвращает вмешательство в цепь измерения

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная нагрузка не должна превышать 5 ВА - подключение нескольких приборов требует расчета суммарной мощности
• Не допускается использование с шинами большего сечения - диаметр окна 30 мм фиксирован, перегрузка вызовет увеличение погрешности
• Не предназначен для работы вне диапазона температур, указанных в документации производителя - требуется проверка условий эксплуатации

Примеры использования

• Установка в главном вводном щите предприятия для подключения электросчетчика
• Измерение тока на выходе силового трансформатора в распределительной подстанции
• Контроль нагрузки на конвейере или насосной станции через реле защиты
• Модернизация старых щитов без замены шин - благодаря возможности монтажа “на ходу”

Практические советы

• Перед установкой проверьте соответствие сечения шины диаметру окна - при недостаточном контакте возрастает погрешность измерений
• Обязательно замкните вторичную цепь перед включением первичного тока - разрыв цепи может привести к пробою изоляции
• При использовании с несколькими приборами просуммируйте их потребляемую мощность - она не должна превышать 5 ВА
• Выбирайте место монтажа с минимальными внешними магнитными полями - рядом с другими трансформаторами или кабелями возможны помехи
• Трансформатор тока ТШП-0.66 0.5S 150/5 5ВА, диаметр 30 мм от DEKraft рекомендован для длительной эксплуатации в промышленных условиях - регулярная проверка контактов винтовых зажимов продлит срок службы
