Трансформатор тока ТТЕ-30-150/5А класс точности 0,5 EKF PROxima | tte-30-150 tc-30-150;tte-30-150

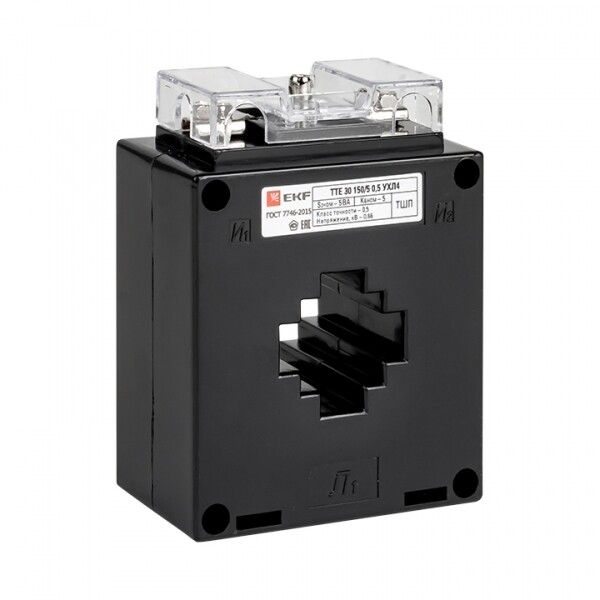

Трансформатор тока ТТЕ-30-150/5А класс точности 0,5 5В.А от EKF предназначен для преобразования высокого тока в безопасный уровень, подходящий для подключения измерительных приборов и систем автоматизации. Этот компактный однофазный трансформатор тока используется в распределительных щитах и системах учёта электроэнергии на напряжении до 660 В.

Назначение и область применения

Трансформатор тока ТТЕ-30-150/5А класс точности 0,5 5В.А служит для передачи сигнала нагрузочного тока в измерительные цепи - счетчики, реле защиты, контроллеры и другие устройства контроля. Применяется в сетях переменного тока 50 Гц с номинальным напряжением до 660 В. Часто устанавливается в вводно-распределительных устройствах (ВРУ), шкафах автоматики, на участках с повышенными требованиями к точности учёта энергии.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный ток, который можно измерить без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0,5 - погрешность измерений не более +-0,5% в рабочем диапазоне;
• Номинальная мощность: 5 В·А - предельная нагрузка, которую может обеспечить трансформатор без потери точности;
• Напряжение изоляции: 660 В - максимальное рабочее напряжение сети, где допускается установка;
• Частота: 50 Гц - оптимальна для промышленных и бытовых сетей России и стран СНГ;
• Габариты: 31×31×31 мм - компактный размер для плотной компоновки в щитах;
• Коэффициент безопасности FS 10 - способен выдерживать кратковременные перегрузки до 10×номинального тока без повреждения;
• Степень защиты IP00 - открытая конструкция, требует установки внутри защищённого корпуса;
• Климатическое исполнение УХЛ4 - работает при температурах от –45 C до +55 C, подходит для холодных регионов и неотапливаемых помещений;
• Соответствие ГОСТ 7746-2001 - сертифицирован по российскому стандарту на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТЕ-30-150/5А имеет монтажное исполнение “с окном” - провод первичной цепи проходит через центральное отверстие без разрезания. Монтаж осуществляется на печатную плату с помощью винтового зажима. Подключение вторичной обмотки выполняется к клеммам, расположенным на корпусе. Для правильной работы необходимо соблюдать полярность: выводы S1 и S2 должны соответствовать направлению тока. Диаметр отверстия рассчитан на провода сечением до 25–35 мм2, что позволяет использовать его в цепях с одножильными и многожильными кабелями.

Безопасность и стандарты

Трансформатор тока ТТЕ-30-150/5А класс точности 0,5 5В.А сертифицирован и соответствует ГОСТ 7746-2001. Обеспечивает гальваническую развязку между силовой цепью и измерительной, снижает риск поражения током при обслуживании. Коэффициент безопасности FS 10 гарантирует сохранение целостности при аварийных перегрузках. Однако из-за степени защиты IP00 запрещено использование вне закрытых корпусов - внешние контакты находятся под напряжением!

Преимущества

• Высокая точность класса 0,5 делает его пригодным для коммерческого учёта электроэнергии;
• Компактные размеры позволяют устанавливать несколько единиц в ограниченном пространстве щита;
• Поддержка широкого диапазона температур - надёжно работает даже в зимних условиях;
• Фиксация на монтажной плате исключает механические колебания и контактные потери;
• Совместим с большинством современных измерителей, реле и PLC-систем, работающих на 5 А.

Ограничения применения

• Не на постоянном токе - работает только с переменным током 50 Гц;
• Из-за IP00 нельзя применять в сырых, пыльных или открытом воздухе - обязательно требуется герметичный корпус;
• Запрещена замена вторичной нагрузки выше 5 В·А - превышение вызывает искажение показаний и возможный перегрев;
• Вторичная цепь никогда не должна быть разомкнута при наличии тока в первичной - создаёт опасное высокое напряжение!

Примеры использования

• Установка в ВРУ жилого дома для подключения электросчётчиков;
• Интеграция в системы автоматического управления насосами и конвейерами;
• Монтаж в промышленных щитах для контроля потребления оборудования;
• Использование в системах релейной защиты двигателей с током до 150 А.

Практические советы

• Перед монтажом проверьте, чтобы первичный провод был полностью вставлен в окно трансформатора - плохой контакт увеличивает погрешность;
• Выбирайте вторичную нагрузку (приборы) так, чтобы суммарная мощность не превышала 5 В·А - используйте таблицы сопротивлений ваших приборов;
• Обязательно заземлите один из выводов вторичной обмотки (обычно S2) для безопасности;
• При использовании нескольких трансформаторов следите, чтобы все они были одного типа и класса точности - смешивание влияет на баланс учёта;
• Проверяйте соответствие диаметра провода и внутреннего канала - слишком толстый провод затруднит сборку, слишком тонкий - будет болтаться и давать погрешность.
