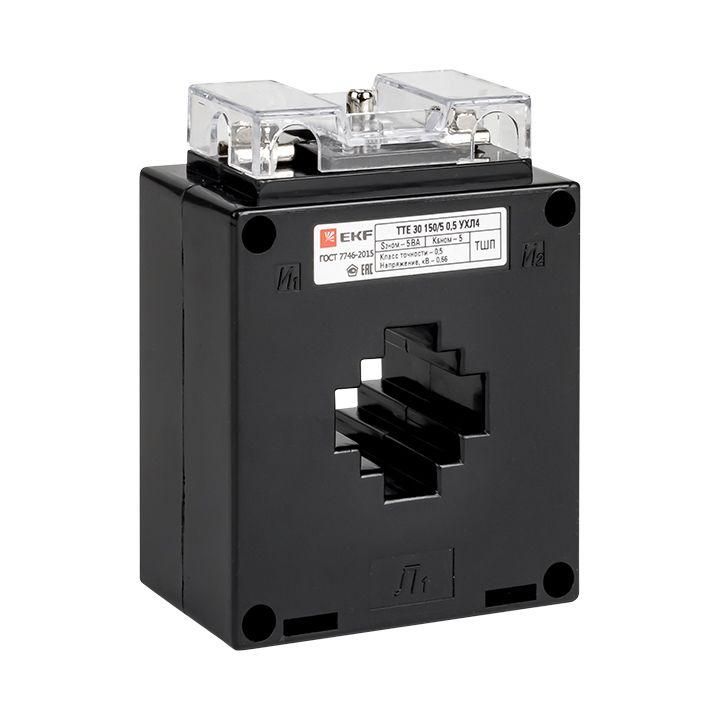

Трансформатор тока ТТЕ 30 150/5А кл. точн. 0.5S 5В.А EKF tte-30-150-0.5S/tc-30-150-0.5S tc-30-150-0,5S;tte-30-150-0.5S

Трансформатор тока 30 150/5 А класс точности 0.5S 5 ВА TTE-30-150-0.5S/TC-30-150-0.5S предназначен для преобразования высоких токов в безопасные значения для измерительных приборов и систем защиты. Этот продукт бренда EKF используется в распределительных устройствах с напряжением до 660 В и частотой 50 Гц, обеспечивая точную передачу сигналов для учёта электроэнергии.

Назначение и область применения

Трансформатор тока 30 150/5 А класс точности 0.5S 5 ВА TTE-30-150-0.5S/TC-30-150-0.5S служит для снижения величины тока в первичной цепи до уровня, совместимого с измерительными приборами - счетчиками, амперметрами, реле защиты и автоматикой. Применяется в сетях переменного тока 50 Гц с рабочим напряжением до 660 В. Чаще всего устанавливается во вводно-распределительных устройствах (ВРУ), щитах контроля и на участках с повышенными требованиями к точности учёта - например, на входах объектов коммунального хозяйства, промышленных линий и крупных потребителей.

Технические характеристики

• Первичный ток: 150 А - максимальный ток, который проходит через проводник внутри трансформатора;
• Вторичный ток: 5 А - выходной ток, подаваемый на измерительные приборы;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5 % в широком диапазоне нагрузок, особенно важен при малых токах (от 1 % от номинала);
• Номинальная вторичная мощность: 5 В·А - максимальная нагрузка, которую можно подключить к вторичной обмотке без потери точности;
• Коэффициент безопасности FS 10 - при аварийном перегрузе по току трансформатор выдерживает до 10-кратного превышения номинального тока без повреждений;
• Диаметр отверстия: 23,6 мм - позволяет протянуть одножильный или многожильный провод соответствующего сечения;
• Высота отверстия и наружной части: 31 мм - определяет габариты установки;
• Присоединение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Исполнение: однофазный - рассчитан на работу в одной фазе сети;
• Сертифицирован: да - соответствие нормам РФ и международным стандартам.

Совместимость и монтаж

Трансформатор тока 30 150/5 А класс точности 0.5S 5 ВА TTE-30-150-0.5S/TC-30-150-0.5S устанавливается на шины или жилы провода без разрыва цепи. Для этого необходимо:

• Выбирать проводники с внешним диаметром ≤ 23,6 мм - иначе невозможно будет поместить их внутрь корпуса;
• Подключать вторичную обмотку только к приборам с суммарной нагрузкой ≤ 5 В·А - превышение вызывает увеличение погрешности;
• Не допускать холостого хода вторичной обмотки - при отключенном оборудовании выводы должны быть замкнуты через тестовый блок или перемычку;
• Монтировать в закрытом помещении или защищённых ящиках - хотя IP-класс не указан, среда должна быть сухой и без агрессивных паров.

Безопасность и стандарты

Трансформатор тока 30 150/5 А класс точности 0.5S 5 ВА TTE-30-150-0.5S/TC-30-150-0.5S сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2 и другим актуальным нормам для измерительных трансформаторов. Коэффициент безопасности FS 10 обеспечивает отказоустойчивость при КЗ или перегрузках. Конструкция исключает риск возгорания при работе в предельных режимах.

Преимущества

• Высокая точность класса 0.5S - идеально подходит для коммерческого учёта энергии, где требуется минимальная погрешность даже при слабых нагрузках;
• Стандартный диаметр отверстия 23,6 мм - совместим с большинством распространённых силовых кабелей;
• Фиксация винтовыми зажимами - позволяет легко менять оборудование без пайки или специнструментов;
Готовность к использованию в промышленных условиях - прочный корпус и термическая стабильность обеспечивают долгую службу;
• Одинаковое исполнение моделей TTE-30-150-0.5S и TC-30-150-0.5S - возможность взаимозамены в существующих проектах.

Ограничения применения

• Не трехфазные системы без трёх единиц - каждый канал требует своего трансформатора;
• Не работает с постоянным током - только переменный ток 50 Гц;
• Максимальное напряжение сети - 660 В; применение выше этой отметки недопустимо;
• Не рекомендовано использование вне контролируемых помещений без дополнительной герметизации - отсутствует указание степени защиты IP;
• Обязательно соблюдение правила “не размыкать вторичную цепь” - открытая обмотка создаёт опасное высокое напряжение.

Примеры использования

• Установка на входе ВРУ торгового центра для подключения электросчётчика;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Подключение к реле перегрузки на линии питания конвейера;
• Монтаж в щите учёта на предприятии с большим количеством оборудования для точного финансирования расходов.

Практические советы

• Проверьте диаметр вашего провода перед покупкой - он должен свободно проходить через отверстие 23,6 мм;
• Если используете многожильный кабель, запрессуйте его наконечником - так лучше контактирует с контактами трансформатора;
• Настройте все измерительные приборы на входной ток 5 А - это стандарт для данного типа трансформатора;
• При ремонте всегда замыкайте вторичные выводы перед отсоединением - чтобы избежать пробоя изоляции;
• TTE-30-150-0.5S и TC-30-150-0.5S имеют одинаковые параметры - можете использовать любой из них как аналог.
