Трансформатор тока ТТЭ-А-20/5А класс точности 0,5 PROxima | tc-a-20 EKF tte-a-20

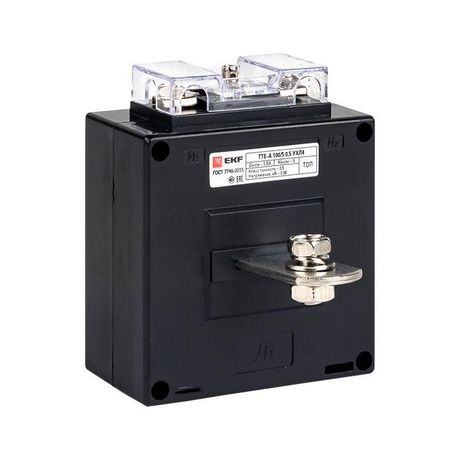

Трансформатор тока ТТЭ-А-20/5А класс точности 0,5 5 ВА от EKF предназначен для точного измерения тока в цепях переменного тока 50 Гц и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Модель выполнена в компактном корпусе с монтажной платой и подходит для установки в распределительных щитах. Артикулы TTE-A-20 и TC-A-20 соответствуют одной и той же модели.

Назначение и область применения

Трансформатор тока ТТЭ-А-20/5А класс точности 0,5 5 ВА используется для преобразования высокого тока в безопасную величину 5 А, которую можно безопасно подключить к измерительным приборам. Применяется в системах учёта электроэнергии, автоматизации и защите оборудования в сетях до 660 В. Часто устанавливается в вводно-распределительных устройствах (ВРУ), силовых щитах и на участках с контролируемой нагрузкой - например, на входе в цех, у групповых автоматов или на линиях питания двигателей.

Технические характеристики

• Номинальный первичный ток: 20 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что позволяет использовать его для коммерческого учёта;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети, где установлен трансформатор;
• Коэффициент безопасности FS 10 - при перегрузке током до 10×20 А = 200 А трансформатор не выйдет из строя, но точность временно нарушится;
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытых щитов;
• Климатическое исполнение УХЛ4 - работает при температурах от –45 C до +55 C, подходит для холодных регионов и неотапливаемых помещений;
• Тип подключения: винтовое - надёжное и проверенное соединение проводов;
• Монтажное исполнение: с шиной - ток проходит через металлический стержень, встроенный в корпус, без необходимости разрывать цепь;
• Способ монтажа: монтажная плата - крепление происходит на DIN-рейку или специальную площадку внутри щита;
• Сертификация: да - соответствие ГОСТ 7746-2001, подтверждает качество и безопасность.

Совместимость и монтаж

ТТЭ-А-20/5А класс точности 0,5 5 ВА совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики активной/реактивной энергии, амперметры, реле защиты, микроконтроллеры с аналоговым входом. Для работы требуется замкнутая цепь вторичной обмотки - нельзя оставлять её разомкнутой при наличии тока в первичной цепи! Это опасно и может повредить трансформатор.

Монтаж выполняется на DIN-рейку или жестко закрепленную монтажную плату. Шина 20 А проходит через центральное отверстие - достаточно вставить проводник и затянуть крепёж. Вторичные выводы подключаются винтовыми зажимами: используйте медные провода сечением не менее 1,5 мм2. Обязательно соблюдайте полярность: L1 на входе, L2 на выходе - указано на корпусе.

Безопасность и стандарты

Трансформатор тока ТТЭ-А-20/5А класс точности 0,5 5 ВА соответствует ГОСТ 7746-2001 - основному нормативу для трансформаторов тока в РФ. Коэффициент безопасности FS 10 обеспечивает отказоустойчивость при кратковременных перегрузках. Однако из-за степени защиты IP00 запрещено использование вне герметичных щитов. Нельзя применять в сырых, пыльных или взрывоопасных средах без дополнительной защиты.

Преимущества

• Высокий класс точности 0,5 - идеален для коммерческого учёта электроэнергии;
• Фиксированный коэффициент трансформации 20/5 - не требует калибровки после установки;
• Шинный монтаж - не нужно отключать питание при установке, достаточно вставить проводник;
• Работает в широком диапазоне температур - подходит даже для зимних условий;
• Поддерживается сертификатами - легко принимается инспекторами Энергонадзора и проектными организациями.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 20 А - возможны погрешности и нагрев;
• IP00 - нельзя устанавливать на открытых площадках, в уличных щитах или местах с брызгами воды;
• Запрещён разрыв вторичной цепи при включенном первичном токе - риск возникновения высокого напряжения и поражения;
• Максимальная нагрузка 5 В·А - не подключайте одновременно несколько приборов, если суммарная мощность превышает этот предел;
• Не рекомендован для импульсных или несинусоидальных токов - точность снижается при гармонических искажениях.

Примеры использования

• Установка на входе в распределительный щит для контроля потребления всего объекта;
• Подключение к трёхфазному счётчику через три таких трансформатора (по одному на каждую фазу);
• Интеграция в системы автоматического отключения при перегрузке - например, на насосных станциях или конвейерах;
• Измерение тока в цепях освещения или маломощных приводах, где нужна точная регистрация расхода энергии.

Практические советы

• Перед монтажом проверьте, чтобы ток в цепи был отключён - даже при работе с шинным трансформатором лучше исключить риск;
• Выбирайте вторичную нагрузку (приборы) так, чтобы их суммарная мощность не превышала 5 В·А - чаще всего хватает одного счётчика или реле;
• При использовании нескольких ТТЭ-А-20/5А в одной системе - все должны иметь одинаковый класс точности и коэффициент трансформации;
• Обращайте внимание на направление тока: маркировка L1/L2 должна совпадать с направлением потока энергии в сети;
• Для долговечности - периодически проверяйте плотность контактов в винтовых зажимах, особенно в условиях вибраций.
