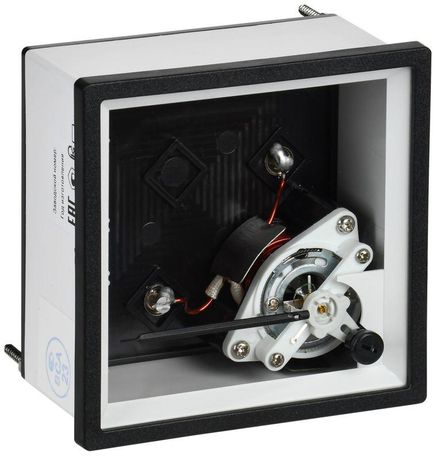

Амперметр Э47 (без шкалы) кл. точн. 1,5 96х96мм | IPA20-5-0000-A IEK

Амперметр щитовой на переднюю панель модульный через трансформатор тока класс точности 1,5 96×96 мм от IEK предназначен для измерения переменного тока в распределительных щитах. Модульная конструкция позволяет легко устанавливать этот прибор в стандартизированные панели, а использование трансформаторов тока даёт возможность измерять высокие значения до 6000 А без прямого подключения к цепи.

Назначение и область применения

Амперметр щитовой на переднюю панель модульный через трансформатор тока класс точности 1,5 96×96 мм используется для контроля нагрузки в низковольтных распределительных устройствах. Применяется в щитах жилых домов, офисных зданий, заводских и промышленных объектов. Подходит для установки в сборках типа ЩРН, ЩО, ШР, где требуется визуальный контроль тока в цепях с большими мощностями - например, на входе в трансформаторную подстанцию, на выводах автоматических выключателей или в цепях двигателей.

Технические характеристики

• Тип подключения: Через трансформатор тока - измеряет ток косвенным способом, что исключает необходимость размыкания основной цепи;
• Класс точности: 1,5 - максимальная погрешность +-1,5 % от верхнего предела измерения (при нормальных условиях эксплуатации);
• Диапазон измерений: 0–6000 А - работает совместно с трансформаторами тока с коэффициентом преобразования 100/5, 200/5, 500/5, 1000/5, 3000/5, 6000/5 А;
• Тип тока: Переменный ток (AC) - не постоянный ток;
• Габариты: 96 × 96 мм - соответствует стандартному формату щитового оборудования;
• Максимальное отклонение стрелки: 90° - угол поворота указателя обеспечивает хорошую видимость показаний;
• Модульное исполнение: Да - имеет фиксирующие защёлки для быстрой установки в DIN-рейку или панель с отверстием 92×92 мм;
• Сертификация: Соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008;
• Принцип работы: Электромагнитная система с подвижным и неподвижным сердечниками - создаёт механический момент при прохождении тока через катушку, перемещая стрелку;
• Защита от помех: Катушка и сердечники экранированы металлом - снижают влияние внешних магнитных полей;
• Шкала: Отсутствует в базовой комплектации - требует самостоятельной замены на подходящую по диапазону (например, 0–100 А, 0–1000 А и т.д.).

Совместимость и монтаж

Амперметр IEK IPA20-5-0000-A устанавливается в панель с прямоугольным отверстием 92×92 мм. Удерживается двумя пластиковыми защёлками, которые фиксируются после вставки корпуса. Для подключения используются два провода от вторичной обмотки трансформатора тока - они подводятся к клеммам на задней части прибора. Обязательно соблюдать полярность: L1 и L2 должны соответствовать выходам ТТ. Напряжение питания не требуется - прибор питается от сигнала тока через трансформатор. После монтажа необходимо установить сменную шкалу, соответствующую коэффициенту трансформации используемого ТТ.

Безопасность и стандарты

Амперметр щитовой на переднюю панель модульный через трансформатор тока класс точности 1,5 96×96 мм соответствует требованиям российских государственных стандартов и нормам безопасности для электрооборудования. Сертификаты подтверждают соответствие требованиям к электробезопасности, импульсной прочности и устойчивости к электромагнитным помехам. Прибор рассчитан на работу в помещениях с уровнем запыления и влажности согласно IP54 (не указано явно, но следует из контекста ГОСТ). Не допускается применение во взрывоопасных средах.

Преимущества

• Высокая надёжность благодаря электромагнитной системе - нет электронных элементов, чувствительных к перегрузкам и температуре;
• Стандартный размер 96×96 мм - совместим с тысячами существующих щитов и панелей;
• Поддержка широкого диапазона токов - один прибор можно использовать с различными трансформаторами тока;
• Легкая замена шкал - достаточно купить новую шкалу вместо замены всего прибора при изменении диапазона измерений;
• Не требует внешнего питания - энергонезависимый принцип работы увеличивает срок службы и отказоустойчивость.

Ограничения применения

• Не работает с постоянным током - только для AC;
• Требуется обязательное наличие трансформатора тока - нельзя подключать напрямую к цепи выше 5 А;
• Не подходит для частот выше 60 Гц - оптимизирован для сети 50 Гц;
• Зависимость от качества ТТ - неверная шкала или плохая балансировка ТТ приведут к значительной погрешности;
• Физическая хрупкость стрелочного механизма - удары или вибрация могут вызвать смещение нуля или заклинивание;
• Отсутствие цифрового интерфейса - невозможно удалённое считывание или интеграция в системы АСУ ТП без дополнительных устройств.

Примеры использования

• Контроль тока на главном вводе в распределительный щит многоквартирного дома;
• Индикация нагрузки на двигателе насосной станции с ТТ 1000/5 А;
• Мониторинг потребления в цепи печи сопротивления на заводе с ТТ 3000/5 А;
• Обслуживание ячеек КРУ-10 кВ, где первичный ток достигает 6000 А, а вторичный - 5 А.

Практические советы

• Выбирая сменную шкалу, убедитесь, что её верхний предел совпадает с произведением коэффициента трансформации ТТ и номинала прибора (например, ТТ 1000/5 + шкала 0–30 А = 1000·(30/5)=6000 А).
• Проверьте целостность вторичной цепи ТТ перед включением - разрыв цепи при работе под нагрузкой опасен!
• При монтаже в вибрирующих местах (например, рядом с крупным оборудованием) рекомендуется дополнительно закрепить прибор антивибрационными прокладками.
• Не применяйте прибор вне диапазона температур –10…+50 C - возможны искажения показаний.
• Храните запасные шкалы в сухом месте - бумага деформируется при повышенной влажности.
