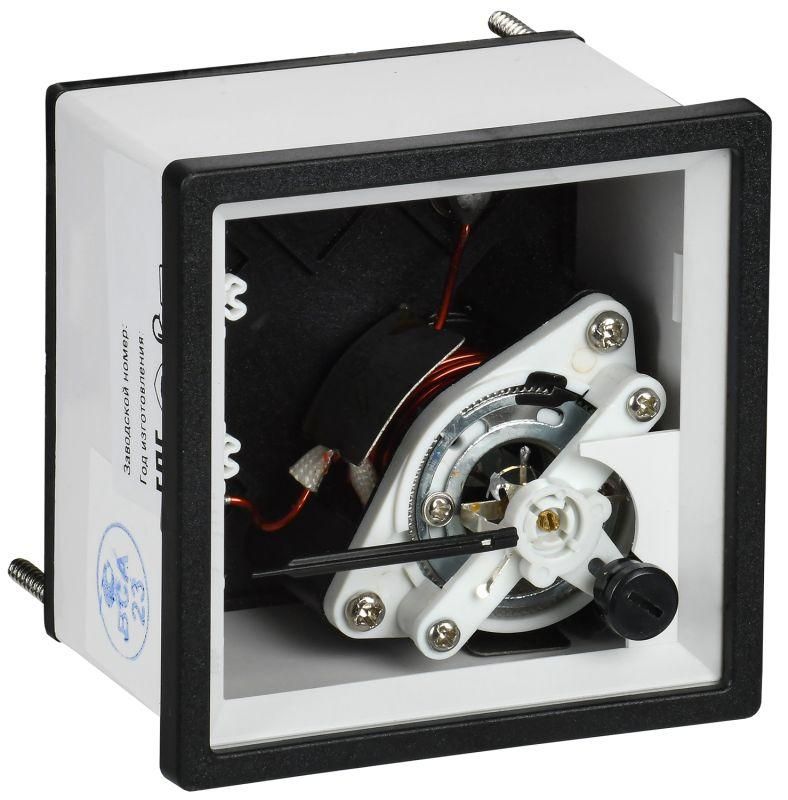

Амперметр Э47 (без шкалы) кл. точн. 1,5 72х72мм | IPA10-5-0000-A IEK

Амперметр щитовой на переднюю панель модульный через трансформатор тока класс точности 1,5 72×72 мм от IEK (ИЭК), артикул ipa10-5-0000-a, предназначен для измерения тока в распределительных щитах с использованием внешнего трансформатора тока. Подходит для установки в панели управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр щитовой на переднюю панель модульный через трансформатор тока класс точности 1,5 72×72 мм используется для визуального контроля величины тока в цепях переменного тока до 6000 А. Применяется в низковольтных комплектных устройствах: распределительных щитах, панелях автоматики, станционном оборудовании, на конвейерах и в системах энергоучёта. Устанавливается в щитах, где основной ток проходит через трансформатор тока - это позволяет измерять большие токи безопасно и без прямого подключения прибора к силовым проводам.

Технические характеристики

• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип тока: переменный (AC)
• Диапазон измерений: 0–6000 А - требует подключения к трансформатору тока с выходом 5 А
• Габариты: 72 × 72 мм - стандартный размер для монтажа в щитах
• Модульное исполнение: да - совместим с DIN-рейкой и типовыми щитовыми рамками
• Максимальное отклонение стрелки: 90° - шкала имеет полуциркулярную форму
• Подключение: исключительно через трансформатор тока (первичная цепь - силовая, вторичная - 5 А)
• Шкала: не входит в комплект - приобретается отдельно, соответствует выбранному диапазону трансформатора
• Сертификация: есть - соответствие ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3, ТУ 4223-023-18461115-2008

Совместимость и монтаж

Амперметр щитовой на переднюю панель модульный через трансформатор тока класс точности 1,5 72×72 мм устанавливается в отверстие 68×68 мм в лицевой панели щита. Крепление осуществляется фиксирующими лапками сзади. Модульное исполнение обеспечивает совместимость с большинством стандартных щитов и рамок. Обязательно подключать к трансформатору тока с номиналом вторичного тока 5 А - напрямую к проводам подключать нельзя! Шкалы меняются в зависимости от коэффициента трансформации ТТ (например, 100/5, 200/5, 3000/5). Перед монтажом проверьте соответствие шкалы диапазону трансформатора.

Безопасность и стандарты

Прибор соответствует российским нормам безопасности и EMC: ГОСТ Р 51522, 51317.3.2, 51317.3.3. Защита от внешних магнитных полей обеспечивается металлическим экранированием внутри корпуса. Напряжение на клеммах прибора не превышает 5 А - это снижает риск поражения током при обслуживании. Сертификаты подтверждают соответствие требованиям к надёжности и электробезопасности для промышленного оборудования.

Преимущества

• Высокая механическая прочность - корпус выдерживает вибрацию и удары в условиях производства
• Стандартный форм-фактор 72×72 мм - легко заменить на существующих панелях
• Работает без внешнего питания - питание от сигнала трансформатора тока
• Простота замены шкалы - можно перенастроить под другой диапазон без замены всего прибора
• Надёжная электромагнитная система - долгий срок службы без калибровки

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Требует обязательного подключения к трансформатору тока - не является самостоятельным измерителем
• Не подходит для измерения токов ниже 5 А на вторичной стороне - минимальный рабочий ток ограничен конструкцией
• Шкала не входит в комплект - необходимо заказывать отдельно, согласованную с ТТ
• Не рекомендован для открытых площадок без защиты от пыли и влаги - IP-класс не указан, значит, нет специальной герметизации

Примеры использования

• Щиты питания крупных насосных станций - контроль нагрузки на двигатели 100–300 кВт
• Распределительные пункты торговых центров - наблюдение за потреблением по фазам
• Производственные линии с частотными преобразователями - мониторинг входного тока
• Энергосистемы заводов - учёт тока в главных вводах через трансформаторы 2000/5 или 5000/5

Практические советы

• Выбирайте шкалу точно по значению коэффициента трансформации вашего ТТ - например, если ТТ 1500/5, нужна шкала 0–1500 А
• Проверяйте полярность подключения вторичной обмотки ТТ - неверное подключение даст обратное показание
• Никогда не оставляйте вторичную цепь ТТ разомкнутой во время работы - это опасно!
• При замене старого амперметра - сверьте габариты и тип подключения, чтобы не менять всю панель
• Запаситесь запасными шкалами - они недорогие, а замена занимает минуту
