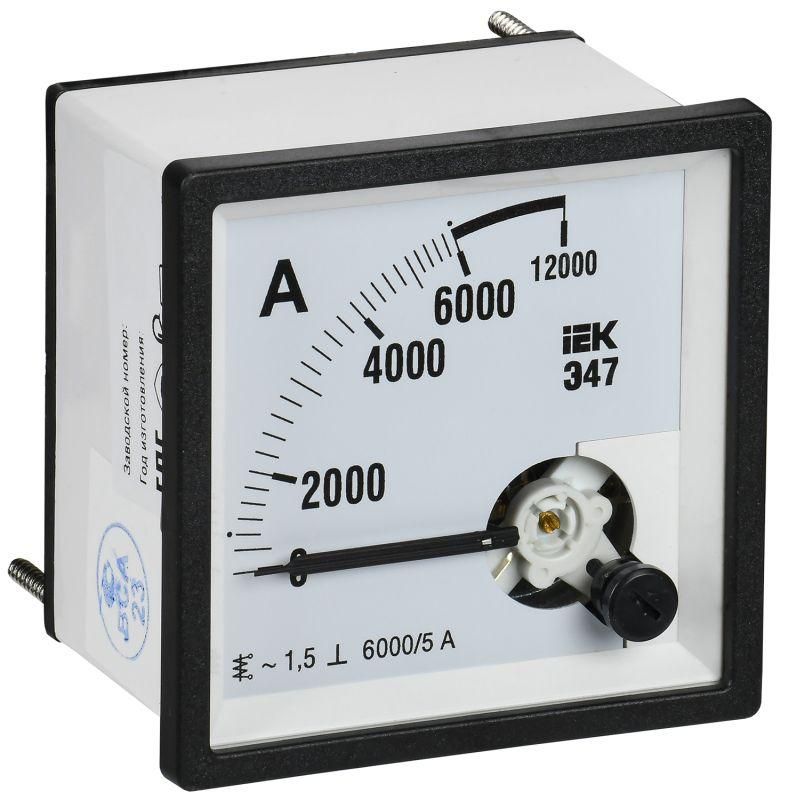

Амперметр аналоговый Э47 600/5А класс точности 1,5 72х72мм - IPA10-6-6000-E IEK

Амперметр Э47 6000/5А класс точности 1.5 72×72 мм от IEK предназначен для измерения силы тока в цепях переменного тока до 6000 А с использованием внешнего трансформатора тока. Устройство применяется в распределительных щитах на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 6000/5А класс точности 1.5 72×72 мм используется для наблюдения за нагрузкой в электрических цепях переменного тока. Он не измеряет ток напрямую - работает совместно с трансформатором тока (ТТ), который снижает высокий первичный ток до безопасного вторичного значения 5 А. Подходит для установки в шкафах управления, распределительных пунктах, автоматических выключателях и других комплектных устройствах НН.

Технические характеристики

• Диапазон измерений: 0–6000 А (первичный ток через ТТ); вторичная шкала рассчитана на 5 А.
• Класс точности: 1.5 - максимальная погрешность +-1,5 % от верхней границы шкалы (при нормальных условиях эксплуатации).
• Тип тока: только переменный (AC).
• Подключение: трансформаторное - требует подключения ко вторичной обмотке трансформатора тока 5 А.
• Габариты: 72 × 72 мм - стандартный формат для монтажа в панели.
• Угол отклонения стрелки: до 90° - обеспечивает четкое считывание показаний.
• Исполнение: на переднюю панель - корпус имеет фланец для закрепления в отверстии панели.
• Модульное исполнение: да - позволяет использовать в сборках с другими модульными устройствами.
• Защита от помех: металлический экран вокруг катушки исключает влияние внешних магнитных полей.

Совместимость и монтаж

Амперметр Э47 6000/5А класс точности 1.5 72×72 мм устанавливается в подготовленное прямоугольное отверстие 68×68 мм в стенке шкафа. Крепится болтами через фланец. Обязательно подключается к выходу трансформатора тока с номиналом 5 А. Перед подключением проверьте полярность - хотя он не чувствителен к направлению тока, некорректное подсоединение может вызвать перегрев ТТ. Монтаж допускается только после отключения питания и контроля отсутствия напряжения.

Безопасность и стандарты

• Соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
• Произведен по ТУ 4223-023-18461115-2008.
• Внесен в Госреестр средств измерений РФ.
• Имеет действующий сертификат об утверждении типа средства измерений.
• Работает при температуре от −25C до +55C и относительной влажности до 80 % при 25C.

Преимущества

• Стандартный размер 72×72 мм - легко заменить старый прибор без доработки панели.
• Высокая механическая надежность благодаря электромагнитному принципу работы - нет сложной электроники, которая может выйти из строя от скачков напряжения.
• Не требуется внешнее питание - работает за счет энергии измеряемого тока через ТТ.
• Чёткая шкала и хорошо видимая стрелка обеспечивают быстрое считывание даже при плохом освещении.
• Защитный экран минимизирует влияние соседних аппаратов и проводов с большими токами.

Ограничения применения

• Не постоянный ток - работать будет неверно или вообще не покажет показания.
• Требуется обязательное использование трансформатора тока с номиналом 5 А - нельзя подключать напрямую к шине или кабелю.
• Не рекомендован для мест с частыми вибрациями выше уровня производственного оборудования - возможна потеря точности.
• Не является взрывозащищённым - запрещено применение во взрывоопасных средах без дополнительной защиты.
• Не поддерживает цифровые интерфейсы - данные не передаются в системы АСУ ТП без дополнительных преобразователей.

Примеры использования

• Контроль тока на входе главного распределительного щита предприятия.
• Наблюдение за нагрузкой на двигателе насосной станции через трансформатор тока 6000/5 А.
• Измерение потребления в групповых щитах торгового центра.
• Фиксация аварийных перегрузок в системах электроснабжения жилых домов с мощными тепловыми насосами.

Практические советы

• Выбирая трансформатор тока, убедитесь, что его номинальный ток соответствует вашей сети (например, 6000 А), а вторичный вывод - именно 5 А.
• Проверьте целостность цепи вторичной обмотки ТТ перед включением - размыкание этой цепи под нагрузкой опасно!
• При замене старого амперметра Э47 используйте тот же артикул ipa10-6-6000-e - габариты и калибровка полностью совпадают.
• Не затягивайте крепёж слишком сильно - пластиковое основание может треснуть.
• Для долговременной эксплуатации регулярно проверяйте контактную группу между ТТ и амперметром - окисление увеличивает погрешность.
