Амперметр щитовой Э47 4000/5А, кл. точн. 1,5, 96х96 мм IEK (ИЭК) IPA20-6-4000-E

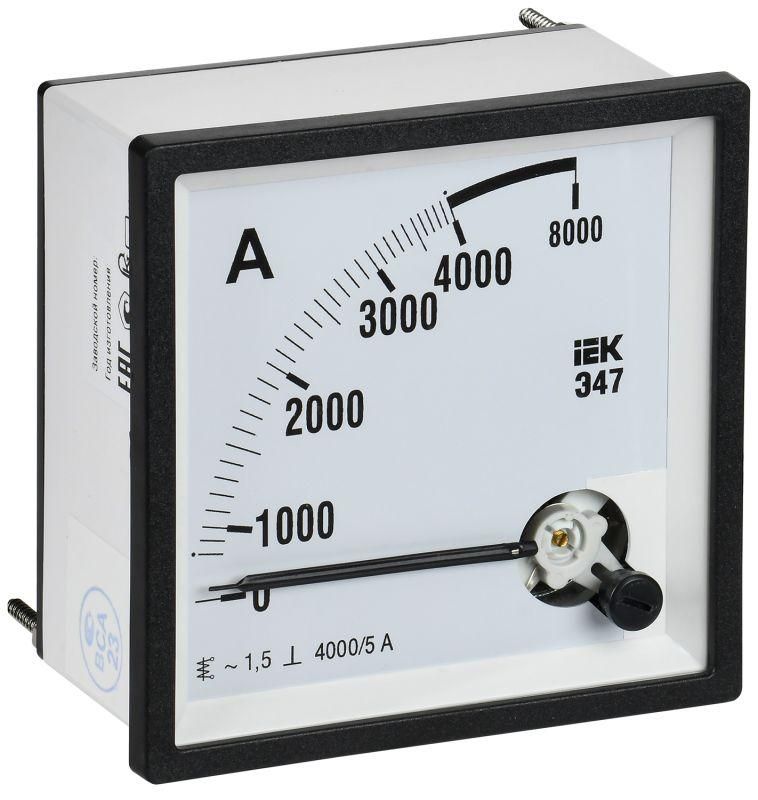

Амперметр Э47 4000/5А класс точности 1,5 96×96 мм - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в электросетях до 4000 А с использованием внешнего трансформатора тока. Подходит для установки в щиты управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 4000/5А класс точности 1,5 96×96 мм используется для измерения силы переменного тока в высокомощных цепях. Применяется в распределительных щитах, панелях автоматики, на подстанциях и в оборудовании с большими нагрузками - например, в промышленных станках, конвейерах, насосных группах и системах вентиляции. Устройство не работает самостоятельно: требует подключения через трансформатор тока (ТТ) с выходом 5 А.

Технические характеристики

• Диапазон измерений: 0–4000 А (при входном токе трансформатора 5 А)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхней границы шкалы
• Тип тока: переменный (AC), частота 50 Гц
• Тип включения: трансформаторное (через вторичную обмотку ТТ)
• Габариты: 96 × 96 мм - стандартный формат для монтажа в панели
• Максимальный угол отклонения стрелки: 90°
• Исполнение: на переднюю панель, модульное - совместимо с типовыми рамками
• Защита от внешних полей: металлический экранирующий корпус
• Сертификация: соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3; внесен в Госреестр средств измерений

Совместимость и монтаж

Амперметр Э47 4000/5А класс точности 1,5 96×96 мм устанавливается в панель с отверстием 92×92 мм. Крепление осуществляется через фланец с зажимами. Обязательно подключать к трансформатору тока с номиналом 4000/5 А. Вторичная цепь должна быть замкнута - разрыв цепи при работе вызывает опасное повышенное напряжение. Монтаж допускается в закрытых щитах с температурой от –25C до +55C. Наличие модульного исполнения позволяет использовать стандартные крепления и рамки от других приборов серии Э47.

Безопасность и стандарты

Амперметр Э47 4000/5А класс точности 1,5 96×96 мм соответствует требованиям российских нормативов: ГОСТ и ГОСТ Р. Сертифицирован как средство измерений и включен в Государственный реестр. Защита от внешних магнитных полей обеспечивается металлическим экраном вокруг катушки. При соблюдении правил подключения и эксплуатации устройство безопасно для работы в условиях промышленной среды.

Преимущества

• Высокая надежность благодаря механической электромагнитной системе - нет электроники, которая выходит из строя от перегрузок
• Стандартный размер 96×96 мм - легко заменить на любой другой прибор этой габаритной группы
• Работает без внешнего питания - питание от измеряемого тока через трансформатор
• Устойчив к помехам и колебаниям сети благодаря экранированию
• Подтвержденная точность 1,5% - подходит для учета и контроля в промышленных системах

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Требует обязательного подключения к трансформатору тока 4000/5 А - нельзя включать последовательно в цепь напрямую
• Недоступна цифровая индикация - показания считываются визуально, что затрудняет удалённый мониторинг
• Чувствителен к сильному механическому воздействию - удары и вибрации могут повредить механизм
• Не предназначен для работы вне закрытых щитов - не имеет защиты IP выше, чем базовая

Примеры использования

• Контроль тока в главном вводе промышленного цеха с мощностью более 1 МВт
• Измерение нагрузки на двигатель насосной станции в системе водоснабжения
• Мониторинг потребления энергии в распределительном щите торгового центра
• Установка в панель управления конвейерной линией для предотвращения перегрузок

Практические советы

• Выбирайте трансформатор тока с коэффициентом 4000/5 А точно соответствующим вашей нагрузке - неверный коэффициент исказит показания
• Никогда не оставляйте вторичную цепь трансформатора разомкнутой во время работы - это создаёт риск пробоя изоляции и поражения током
• Проверьте посадочное отверстие в панели: должно быть 92×92 мм, иначе прибор не войдёт
• При замене старого амперметра Э47 - новый можно взять того же артикула ipa20-6-4000-e, он полностью взаимозаменяем
• Для удобства обслуживания рекомендуется устанавливать прибор на уровне глаз оператора - так проще контролировать показания
