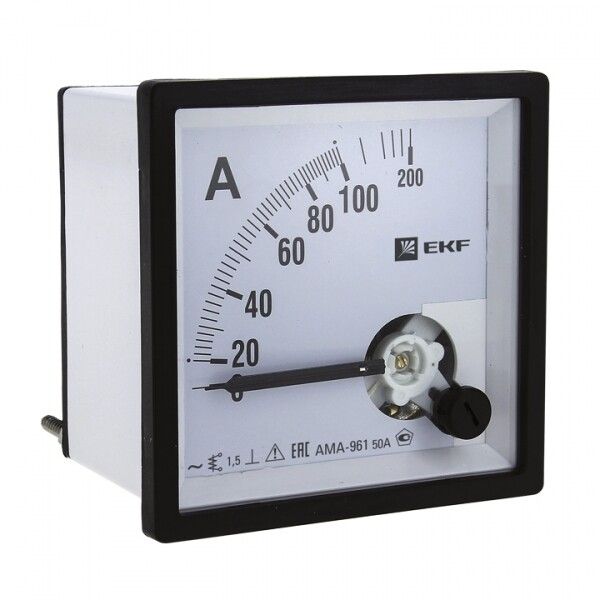

Амперметр аналоговый AM-A961 на панель 96х96 (квадратный вырез) 10А прямое подкл. EKF am-a961-10

Амперметр аналоговый на панель 96×96 (квадратный вырез) 10А прямое подключение от бренда EKF™, серия PROxima, модель am-a961-10 - устройство для визуального контроля силы тока в однофазных сетях переменного тока до 10 А. Подходит для установки в распределительных щитах промышленных и бытовых объектов.

Назначение и область применения

Амперметр аналоговый на панель 96×96 (квадратный вырез) 10А прямое подключение предназначен для наблюдения за нагрузкой в реальном времени. Устройство используется там, где требуется постоянный визуальный контроль тока без сложной автоматизации - например, в щитах управления насосными станциями, конвейерами, системами освещения, HVAC и других устройствах с переменным током. Применяется в закрытых помещениях: производственные цеха, офисы, жилые дома, административные здания.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 10 А - максимальный измеряемый ток, превышение недопустимо
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Напряжение: до 380 В - рабочее напряжение цепи, в которую встраивается прибор
• Измерительная система: магнитомягкое железо - надёжная механическая система, устойчивая к перегрузкам
• Угол отклонения стрелки: 90° - компактная шкала, легко читаемая
• Степень защиты: IP50/IP20 - защита от пыли, но не от воды; не влажных средах
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Потеря мощности: 0 Вт - не потребляет энергию из измеряемой цепи
• Размеры: 96 × 96 мм - требует квадратный вырез в панели
• Модульная ширина: 6 модулей - совместима с DIN-рейкой 17,5 мм
• Подключение: непосредственно в силовую цепь - провода подключаются прямо к клеммам прибора

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 (квадратный вырез) 10А прямое подключение монтируется через квадратный вырез 92×92 мм в стенке щита. Крепление осуществляется с помощью фиксирующих лапок на задней части корпуса. Для подключения используются два входных провода: L (фаза) и N (нулевой) - прибор включается последовательно в одну из фаз. Напряжение питания не требуется - прибор питается от измеряемого тока. Монтаж возможен на металлических и пластиковых панелях толщиной до 5 мм. Совместим с другими приборами серии PROxima, установленными рядом.

Безопасность и стандарты

• Соответствует ГОСТ 8711-93 - требования к аналоговым электроизмерительным приборам
• Прошёл сертификацию - соответствует нормам безопасности РФ
• Не содержит опасных материалов - безопасен для эксплуатации в соответствии с классом IP50

Преимущества

• Простота визуальной интерпретации показаний - стрелка сразу указывает уровень тока
• Высокая отказоустойчивость - механическая система не зависит от внешних помех и скачков напряжения
• Энергонезависимость - не нуждается во внешнем питании
• Надёжность в долгосрочной эксплуатации - срок службы более 10 лет при соблюдении условий
• Совместимость с типичными щитами - стандартный форм-фактор 96×96 мм

Ограничения применения

• Не подходит для измерения постоянного тока (DC)
• Запрещено использовать вне помещений - степень защиты IP50 не обеспечивает защиту от влаги
• Недопустимо превышать номинальный ток 10 А - риск повреждения механизма
• Не рекомендован для мест с высокими уровнями вибраций - возможны смещения стрелки
• Требуется доступ к измеряемому участку цепи - нельзя установить после уже смонтированной системы без её демонтажа

Примеры использования

• Контроль тока нагревательного элемента в термокамере
• Наблюдение за нагрузкой на двигатель конвейера в пищевой промышленности
• Фиксация текущего потребления в группе розеток в торговом центре
• Диагностический инструмент в сервисных щитах для определения перегрузок

Практические советы

• Обязательно проверьте посадочный размер: вырез в панели должен быть точно 92×92 мм - меньший вызовет трудности с установкой, больший - снижает герметичность
• При подключении используйте медные провода сечением не менее 2,5 мм2 - для тока 10 А это минимально допустимое сечение
• Не затягивайте клеммы слишком сильно - можно повредить контактную площадку внутри прибора
• При замене старого амперметра - отключите питание! Даже при “выключенном” оборудовании есть потенциальная опасность
• Для удобства считывания - располагайте прибор на уровне глаз оператора, желательно без бликов
• Проверяйте соответствие типа тока: этот амперметр работает **только** с AC - использование в DC-цепях приведёт к некорректным показаниям или выходу из строя
