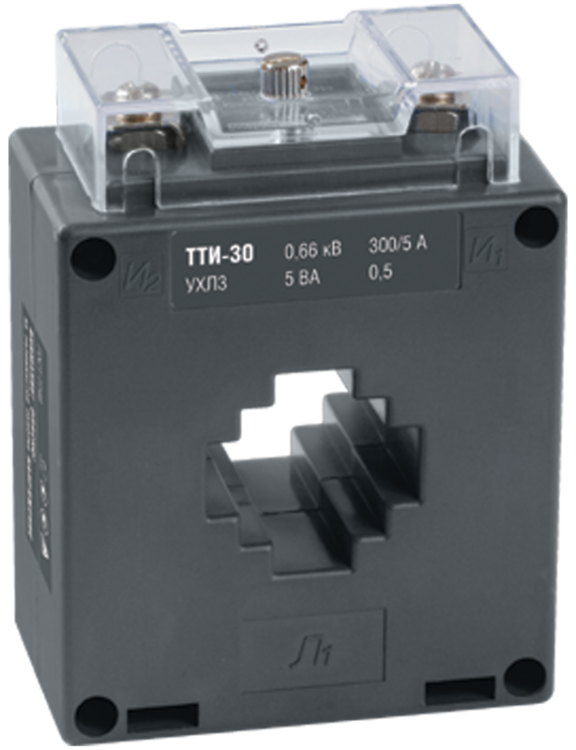

Трансформатор тока ТТИ-30 200/5А 5ВА без шины класс точности 0.5S - ITT20-3-05-0200 IEK

Трансформатор тока ТТИ-30 200/5А 5ВА класс точности 0.5S - это точный измерительный прибор для преобразования больших токов до 200 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведён бренда IEK, артикул itt20-3-05-0200.

Назначение и область применения

Трансформатор тока ТТИ-30 200/5А 5ВА класс точности 0.5S предназначен для:

• передачи сигнала тока в счётчики электроэнергии и другие измерительные приборы;
• обеспечения коммерческого учёта электроэнергии при расчётах с потребителями;
• работы в цепях защиты и управления - например, для срабатывания реле при перегрузках.

Подходит для установки в щитах, шкафах и на монтажных платах в помещениях с контролируемой средой. Применяется в промышленных объектах, ЖКХ, на подстанциях и в системах АСКУЭ.

Технические характеристики

• Первичный ток: 200 А - максимальный рабочий ток, который можно измерить без искажений.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения счётчиков и реле.
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для коммерческого учёта.
• Вторичная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности.
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями.
• Конструкция: многовитковый (катушечный) тип - обеспечивает стабильную работу и минимальную зависимость от внешних помех.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и влажности до 98%, подходит для помещений с умеренным климатом.
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2.
• Монтаж: через окно - позволяет установить без разрыва первичного провода, просто продев его через центральное отверстие.

Совместимость и монтаж

Трансформатор тока ТТИ-30 200/5А 5ВА класс точности 0.5S совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики, анализаторы качества сети, устройства защиты (например, МЗШ, РТЗ). Для монтажа требуется:

• выбрать место с доступом к первичному проводнику (обычно силовой кабель);
• продеть проводник через окно трансформатора - разрыв цепи не нужен;
• закрепить на монтажной плате или DIN-рейке с помощью крепёжных отверстий (не указаны в спецификации - уточнять по чертежу);
• подключить вторичную обмотку к прибору: красный - “+”, белый - “−” (по цвету проводов, согласно проекту);
• обязательно замкнуть вторичную цепь - размыкание под нагрузкой недопустимо!

Не рекомендуется использовать с проводами больше 20 мм в диаметре - внутреннее окно рассчитано на стандартные кабели до 16–18 мм.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официально принятые нормы для трансформаторов тока в России.
• Прошёл испытания и имеет свидетельство об утверждении типа средств измерений (№ 28139-12).
• Внесён в Госреестр средств измерений - легален для использования в коммерческом учёте.
• Защита от прикосновения - исключает риск поражения при случайном контакте с корпусом.
• Сертифицирован - соответствует требованиям безопасности ЕАЭС.

Преимущества

• Высокая точность класса 0.5S - идеален для точного учёта при малых нагрузках, где обычные трансформаторы дают большую погрешность.
• Катушечная конструкция - меньше влияния от внешних магнитных полей и тепловых изменений.
• Долгий срок службы - снижает затраты на обслуживание и замену.
• Установка без разрыва цепи - экономит время при монтаже и модернизации.
• Проверенная модель - получала награду на международном конкурсе «Лучшее электрооборудование-2005».

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP20 не защищает от влаги, пыли и механических повреждений.
• Не подходит для переменных токов выше 200 А - возможен перегрев и потеря точности.
• Не используется в цепях постоянного тока - работает только на переменном токе 50 Гц.
• Вторичная цепь должна быть всегда замкнута - разрыв под нагрузкой вызывает опасное высокое напряжение на выводах.
• Не предназначен для установки на открытом воздухе или во взрывоопасных зонах.

Примеры использования

• Установка в распределительном щите промышленного цеха для подключения трёхфазного счётчика.
• Интеграция в систему АСКУЭ на ТЭЦ для сбора данных по расходу электроэнергии.
• Подключение к реле защиты на вводе в жилой дом для аварийного отключения при перегрузке.
• Измерение тока в линии питания конвейера, насосной станции или компрессора.

Практические советы

• Выбирайте трансформатор с запасом по току - если ваша нагрузка часто достигает 180 А, лучше взять 200 А, чем 150 А.
• При подключении вторичной цепи используйте одножильные провода сечением 1,5–2,5 мм2 - они удобнее в винтовых зажимах.
• Никогда не оставляйте вторичные выводы разомкнутыми - даже при отключённой нагрузке.
• Проверьте направление намотки: если ток в первичной цепи меняет направление, полярность на выходе тоже меняется - это критично для счётчиков.
• Для точного учёта в условиях колебаний нагрузки (например, ночью) именно класс 0.5S предпочтителен вместо 0.5 или 1,0.
• При замене старого трансформатора - сохраняйте его схему подключения, особенно полярность.
